Theremin de luz (2 / 6 paso)

Paso 2: El circuito

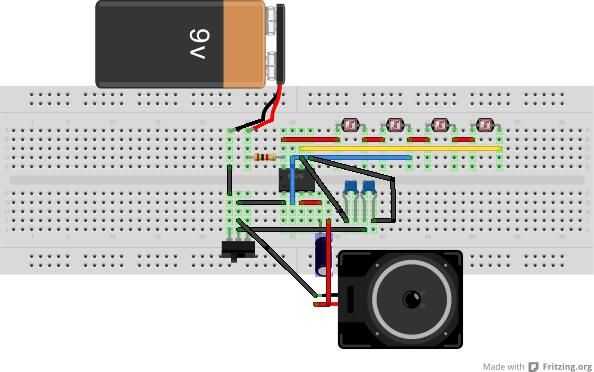

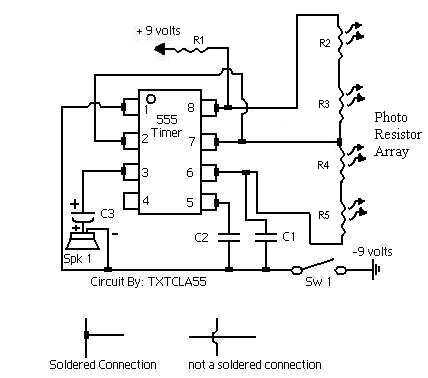

Siguiendo el esquema a continuación. Suelde todos los componentes a los pins correctos en el temporizador o en los agujeros correctos en el tablero de proto. El interruptor y cuatro foto resistencias tendrá que montarse a lado la caja a través del agujero; así que sugiero que soldar cables va a y de él. La misma regla se aplica para el paquete de baterías, sólo usted o quiera asegurar esto con algún pegamento caliente o pegamento para mantenerlo en su lugar. No soldar las resistencias de la foto pero se cubrirán en un paso diferente!

R1: resistencia de 1K
R2, R3, R4, R5: Foto reóstatos
C3: condensador de 100uf
C1, C2: 1.0uf condensadores
Spk1: altavoz
555 temporizador: Temporizador 555
Sw1: interruptor de
