Paso 2: Montar los circuitos

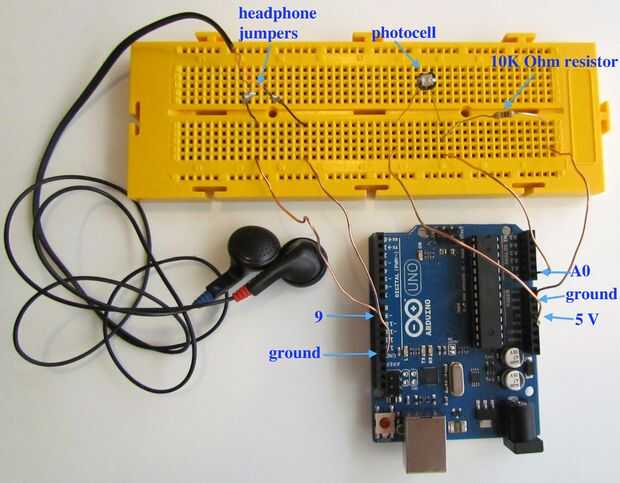

Circuito de auriculares: utilizar cualquier Adruino clavija de salida digital y un terreno para hacer el circuito con los cables de puenteo de auriculares.
Circuito del sensor: es un trabajo de divisor de voltaje estándar que permite la resistencia variable de la fotocélula modulan una tensión leída por un análogo de Arduino en pin. En primer lugar, hago un circuito en serie que se inicia desde el pin de alimentación de 5V de Arduino, va a mi fotocélula, entonces para mi resistencia de ohmio de 10 K, y finalmente de nuevo a la tierra del Arduino. Yo probe el voltaje en el nodo entre el resistor y la fotocélula con la analógica en el pin A0.
En ocasiones, he tenido problemas con las conexiones escamosas. Creo que necesito usar cables de puente mejor la próxima vez. Cuando las cosas simplemente no funcionaban bien, sólo pude mover algunos cables e identificar la conexión escamosa. Asegurar el cable más firmemente en la protoboard o volver a quemar la resina siempre hizo el truco.
