Theremin w/Zapper, láser, Arduino (4 / 12 paso)

Paso 4: Construcción - fuente de alimentación

Hizo pan este tablero pero no tomo fotos en aquel momento.

Para que sea más simple para mí de entender, separa las piezas principales en tableros de circuito separados.

Parece que sea más fácil seguir el flujo de los esquemas, al menos para mí.

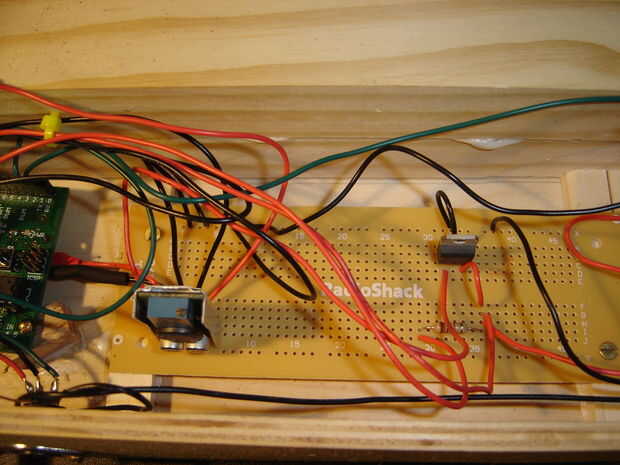

La fuente de alimentación:

Básicamente;
8.5V va directamente a la Arduino para alimentar el Arduino.

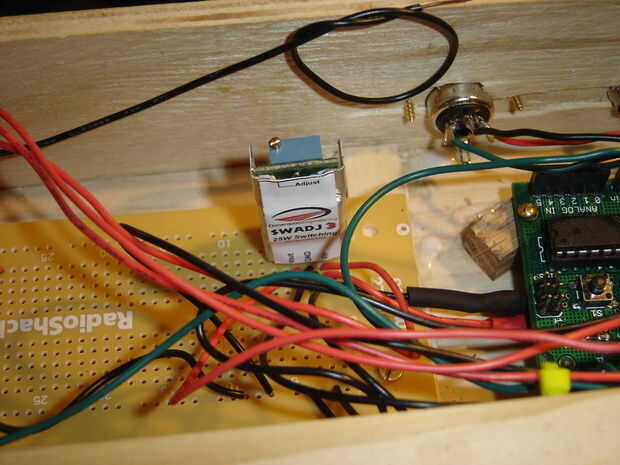

8.5 V va directamente al regulador de voltaje ajustable Trossen.  Después de que el resto del cableado se realiza, ajuste el regulador para voltaje suficiente para encender el láser.
8.5V va al LM7805 que salidas 5v para ir al sensor Sharp
