Paso 5: Construir - circuitos de Detector
Básicamente:

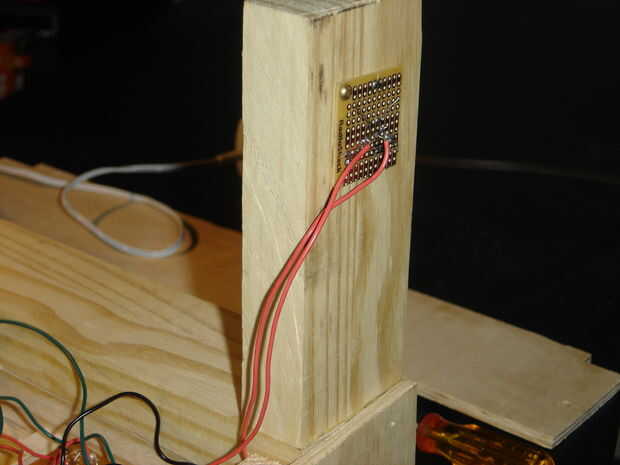

5V de los 7805 va a la LDR.

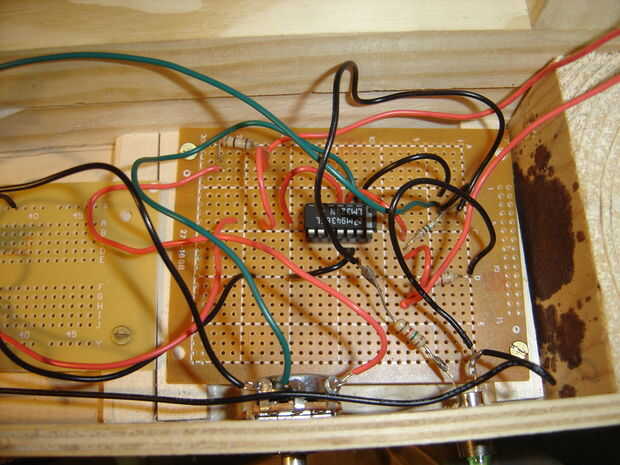

La salida de la LDR se convierte en entrada para el LM324.
Cuando la viga se rompe, no hay tensión irá al LM324.
La salida del LM324 va al pin digital 2 en el arduino.
Se utiliza el potenciómetro de ajuste de la tensión de la LDR. Ajustar al punto donde el LED sólo se enciende.

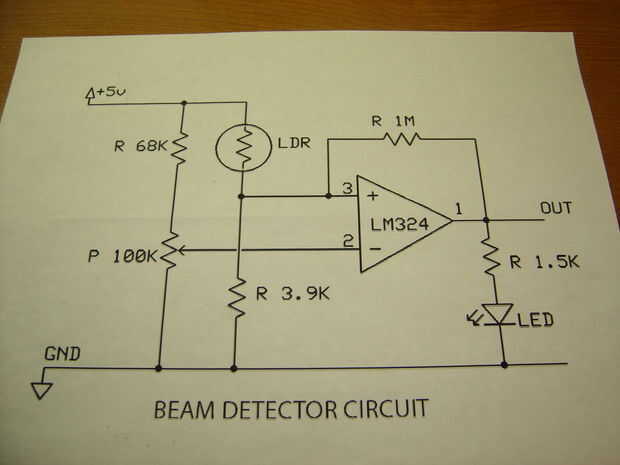

Por supuesto, consulte el esquema del circuito completo.
Una hoja de datos para el LM324 puede encontrarse aquí; http://www.datasheetcatalog.org/datasheet2/9/0oa8seftq8d6peigox0lrx6e9wwy.pdf
