Paso 2: Construcción de la ThermoClock
Te doy 3 formas de construir el reloj.

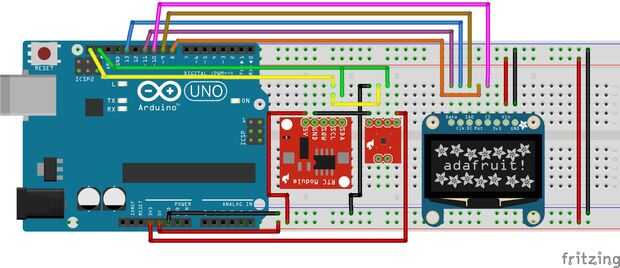

Primera forma, en protoboard:
Primer paso es colocar lo OLED en el protoboard. Luego conecte el pin 13 a CLK, pin 11 DIN, pin 9 a CS, pin 8 a D/C y pin 7 a RES. (Pines: 13, 12, 11, 10 son el Bus SPI de la Arduino UNO).
Segundo paso es colocar el TMP102 y los módulos RTC en el protoboard y conectan las piernas SDA y CLK entonces a la ' Junta de duino (son A4 y A5). Ahora Conecte su tierra las piernas accionar luego a tierra en el tablero UNO, conecte la pernera + V de TMP102 + 3v y + V la pierna de la RTC con pernos + 5v de Arduino UNO.
Como en el anterior esquema de Fritzing.

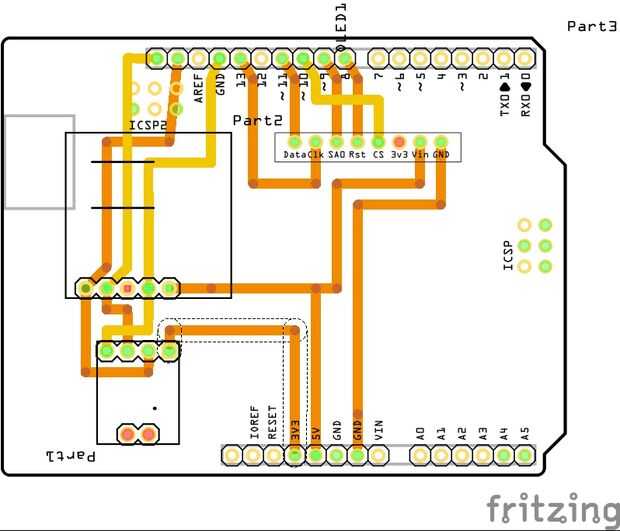

Segunda manera, hacer tu propio escudo de PCB:
Si escogió esta manera usted puede ver este episodio de Show de Ben Heck: vamos a tratar de PCB grabado! para información sobre diferentes formas de hacer un PCB.
Para obtener una descarga de PCB hecha lista el archivo fritzing ThermoClock.fzz y abrirlo con Fritzing. Desde aquípuedes llegar Fritzing. También puede solicitar a través de la PCB Fritzing si no desea hacerlo.

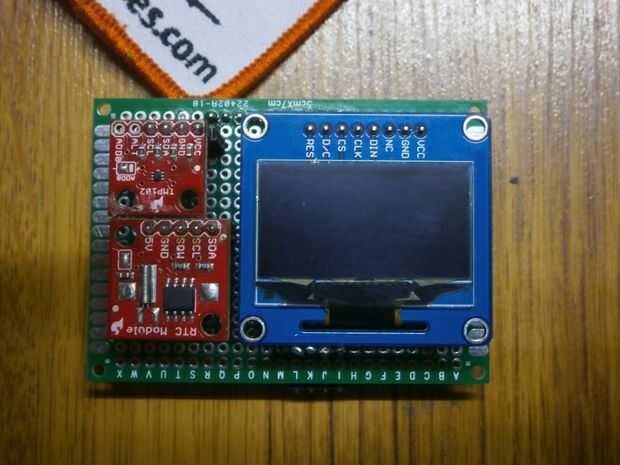

Tercera vía, con la creación de prototipos PCB:
De esta manera es igual como la primera pero muy estable. Primer lugar los encabezados para la OLED y desbloqueos en el PCB y soldarlos. Luego conectar el GND / + piernas V por los cables de soldadura. Lo mismo para las piernas SPI y I2C de los módulos.
Como en el anterior esquema de Fritzing.
