Paso 3: Construir el circuito - paso 2 protoboard

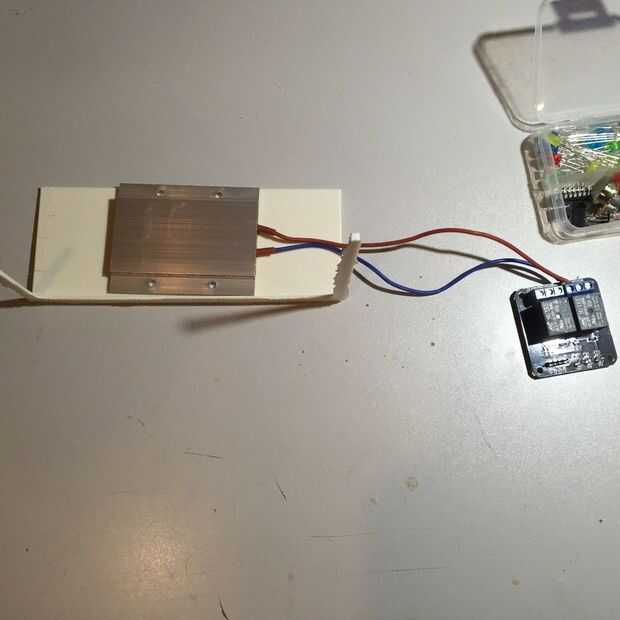

Para controlar la ceremic ptc calentador ya que toma mucho el powerconsumption utilizamos un Relais. VCC del relais es de 5V de la placa, GND está conectada a la tierra en el protoboard y canal 1 está conectado a digitalpin 3 en el Arduino Uno.

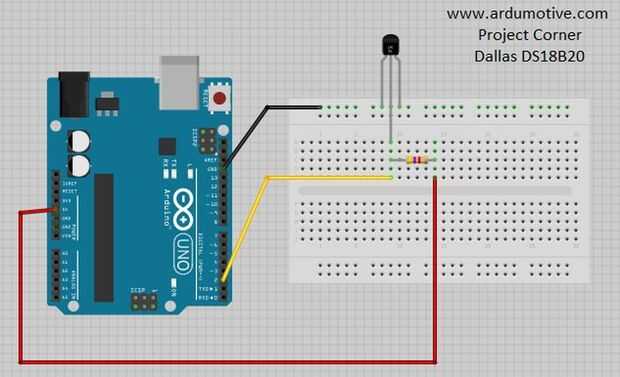

El datapin del sensor de temperatura DS18B20 está conectada con un resistor de pull-up a digitalpin 2 de arduino. El cableado del DS18B20 es como en la foto de codebender_cc.

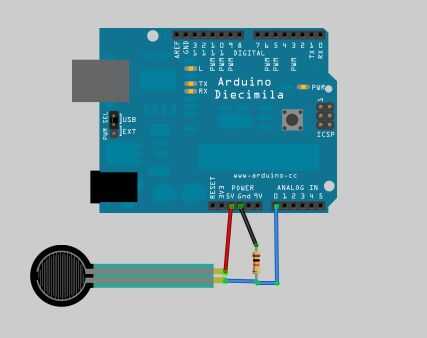

Conectar el + 5V pin del sensor de fuerza a 5V en breadboartd y entre ambos GND un resistor de 10K ohms y conectarlo al pin analógico A0. (ver cuadro 3).
Conectar el GND de Arduino a la GND de la placa y + 5V de arduino a la línea positiva de la placa. Conectar el GND del relais a la tierra de barreljack en tensión (+) de barreljack a Vin del relais. Este barreljack está conectado a un adaptador de 12V para alimentar la PTC ceremic elemento de calefacción.

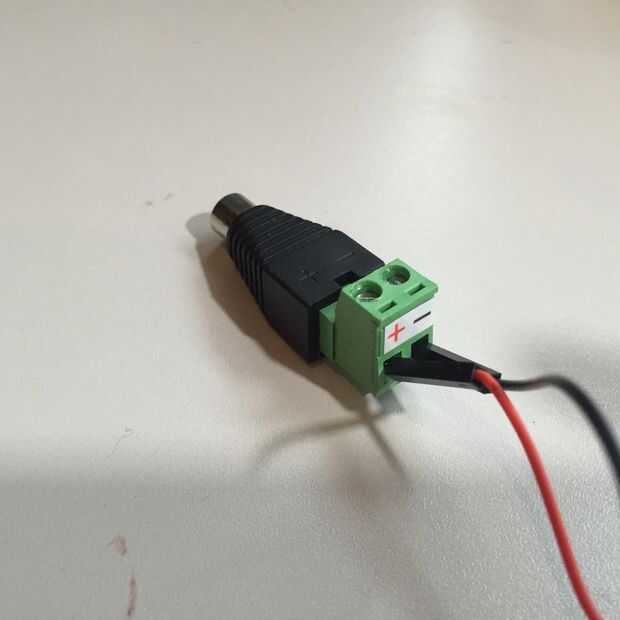

Empalmador entre powersource y barreljack un barreljack (2 hilos) para conectar el arduino también encendido sin una computadora.

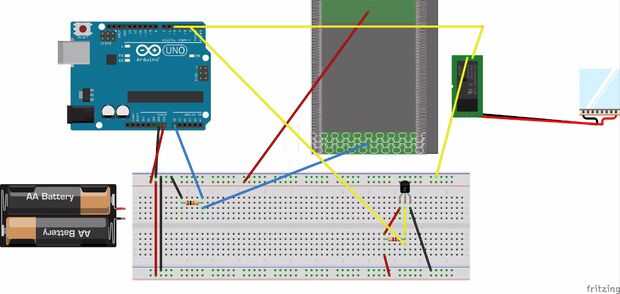

Ver si este esquema es el mismo que el que está en la última foto. Luego proceder al código de arduino.
