Paso 2: Preparar las piezas de acrílico
Las herramientas:
En primer lugar es realmente útil si imprime el plan DWG que añadí en la escala 1:1.
Esto le ayudará a alinear todas las piezas y te servirá como un plan de perforación.
más se necesita:
- hobbyknife
- calibre de ingletes
- Sierra para metales
- abrazaderas
- taladro de mano
- puede perforar, diámetro 65mm
- un juego de brocas de metal
- un pequeño archivo de metal
- pegamento de acrílico
Inicio de Let´s:

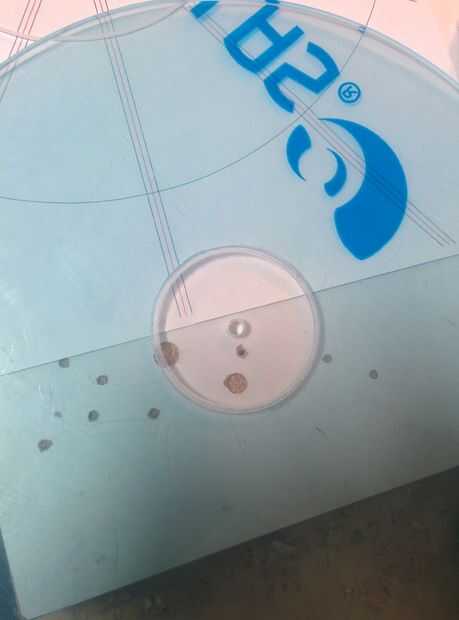

Tomar la placa de tierra y alinear en el plan, para que pueda obtener el centro del círculo. Ahora toma el taladro de mano con el poder taladro montado sobre él y perfore (muy lento! no a mucha presión!) un agujero en el centro de la placa de tierra, el círculo externo debe ser ~ 2-3mm profundo. Esto es para hundir la tira de LED en la placa de la tierra (~ 10mm de ancho de la tira de LED, vigas sólo 5mm de diámetro) y alinearlos con las vigas (véase cuadro 1).

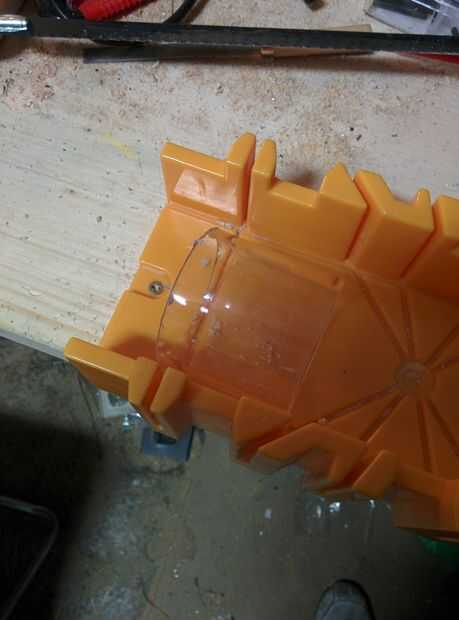

Ahora tenemos la sierra, el calibre de ingletes y el tubo de acrílico. Simplemente córtela en pequeños trozos que decidí hacer la caja (tubo) de 40mm de largo (Foto 2). Ahora coge la sierra otra vez y hacer un poco de la barbilla en un lado del tubo, hacerlo suave con la Lima de metal. That´s donde los cables va a salir ;-) (ver imagen 3)
Tiempo para pegamento...

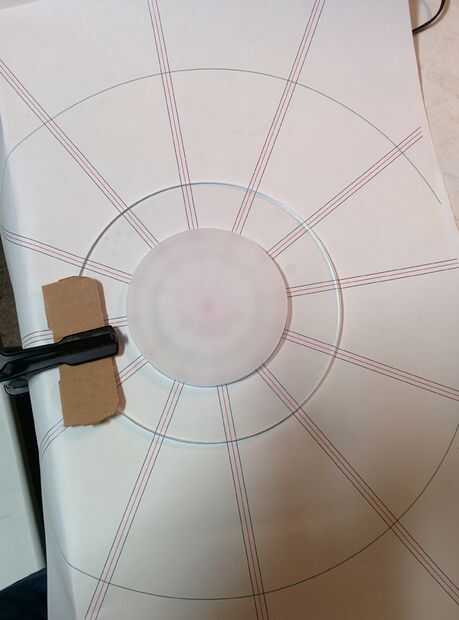

Tomar la placa media (d = 150mm) y la placa frontal (uno satinado).

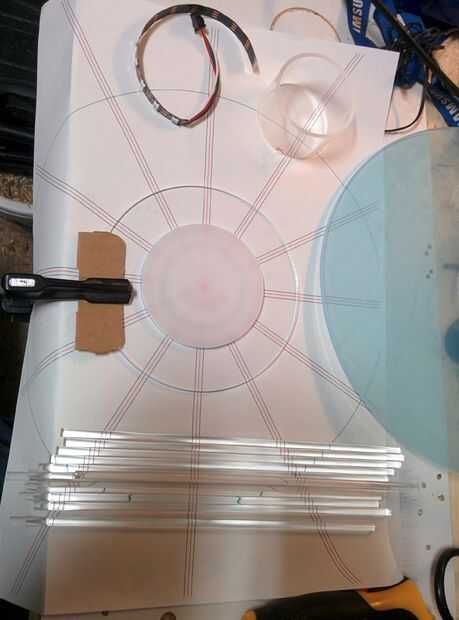

alinear el plan otra vez, poner pegamento en el centro de la placa media, alinee la placa frontal y espere hasta que el pegamento es ligeramente templado. El pegamento que usé es ligero endurecimiento y puede tomar hasta 2-3h, por lo que habrás que desee utilizar una pinza... (imagen 3 y 4)
Lo mismo para pegar el tubo en la placa de tierra, asegúrese que la barbilla se enfrenta a la placa y alineados en algún lugar donde quieras el primer LED (12 o´clock) ser.
Espere hasta que se endureció.
Ahora podemos alinear las 2 piezas (bookmatched) en el plan de un taladro de nuestros agujeros minuciosos solo 4 (5mm de diámetro o diámetro del LED que ha elegido; taladro lento con no demasiada presión). 8-9mm de profundidad de taladro. Ten cuidado, la placa satinada es muy frágil y puede frenar si taladra a profundo.
Ahora usted puede pegar juntos o decidir, como yo a cortar la placa de tierra de una amenaza y fíjelo con un tornillo.
Otra vez, espere hasta que haya endurecido el pegamento.
Ahora Alinee y pegue las vigas sobre la placa de tierra. (imagen 6)
Adivina... Espere hasta que el pegamento se haya endurecido :-)
Let´s proceder a la electrónica...
