Paso 3: Que sea bastante
He decidido que voy a hacer radios para decorar esto.
Para ello, invierta la imagen mediante la herramienta de órbita para que puedo trabajar en el mismo plano que el punto de origen. Ya hay un número par de segmentos, yo puedo dibujar líneas entre los puntos en el anillo externo a un punto opuesto y la línea pasará por el punto de origen. Todas estas líneas, dibujo crear rebanadas de pastel.
Para este disco, he decidido que quiero una "Llanta" de 3mm. Así, desde el punto de origen, dibuja un círculo con un radio de 22,4 mm. (25,4 mm - 3 mm) Pude borrar hacia fuera de cada otros hablaron en este punto, pero creo que se vería mejor si habían redondeado los bordes de la llanta. Para ello, crear otro círculo desde el origen de 19,4 mm de radio. (3mm desde el último círculo) Para crear el rayo redondeado, usar la herramienta de arco; en una intersección de una línea habló con el círculo de radio de 19,4 mm, haga clic en la siguiente línea de rayo que interseca con el círculo de 19,4 mm. Con el ratón, luego tirar el arco hasta que llega el círculo de radio de 22,4 mm. Ver la imagen de como se ve en este momento.

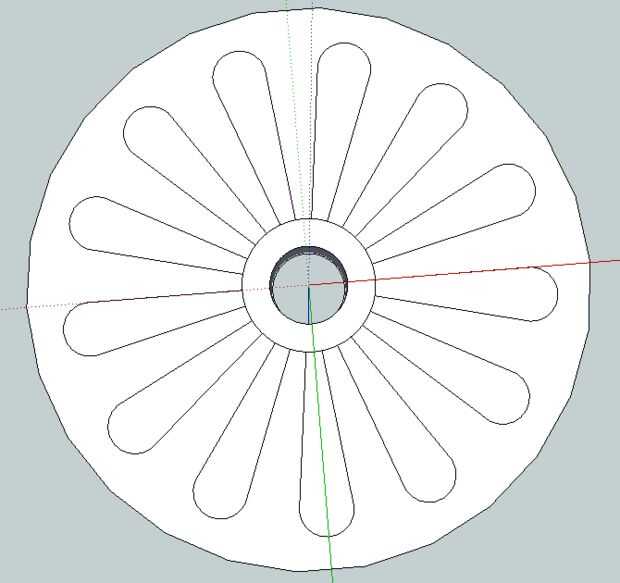

A continuación, utilizando el puntero, seleccione cada uno de los segmentos de línea que conforman el círculo de radio de 19,4 mm y el círculo de radio de 22,4 mm y eliminarlos. Estas son sólo guías y ya no son necesarios. También borramos las líneas de los arcos hasta el borde exterior, las líneas del borde exterior del eje al punto de origen y la superficie que vuelve a crear sobre el eje de todo. Una vez más, ver las fotos para ver cómo esto se ve sin las líneas de guía.

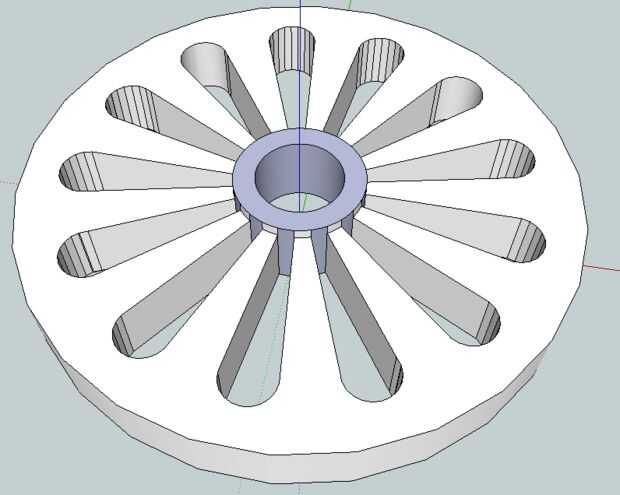

Empuje con la herramienta Push/Pull en cada agujero de radio 6mm para crear los rayos.
Eso es todo!
Guarde el archivo como. SKP, que es el tipo de archivo nativo para Sketchup. Te queremos este formato si decidimos modificar este diseño más adelante. Para poder imprimir, sin embargo, tendremos que exportar como. STL. Exporte el archivo seleccionando "Exportación de STL..." en el menú archivo. En el menú emergente, seleccione las unidades milímetros y dejar el formato de archivo binario.
Esta parte está ahora preparada para llevar a la impresora.
