Paso 6: Rueda suplente - con letras

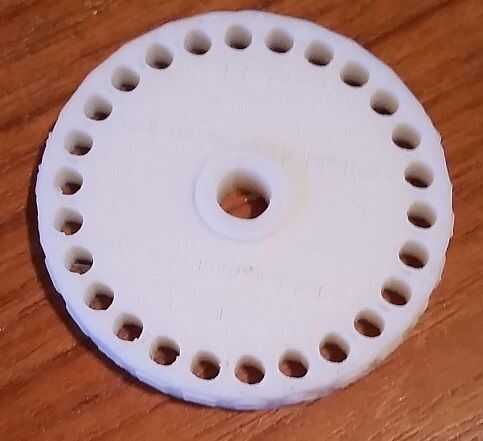

Se trata de una rueda alternativa que diseñé para la impresión con letras. La rueda es el mismo diseño, pero coloqué los agujeros en cada sección de la carta. La intención de esto era poder deslizar una varilla por todo el Monte para ayudar a mantener todo alineado.

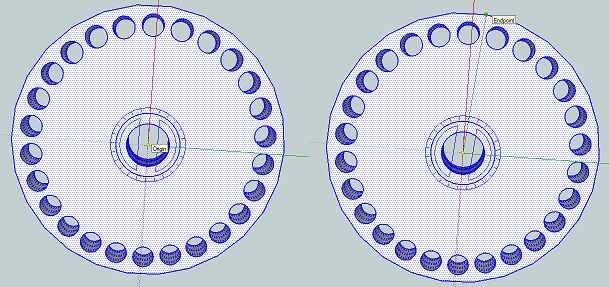

Después de agregar los agujeros, he creado las secciones con letras. En primer lugar, movió en órbita alrededor alrededor para mirar en la parte inferior de la rueda. Luego utilicé la herramienta de rotación para girar la rueda para que una de las intersecciones de la sección fue alineada con un eje. Hacerlo alineados una sección plana para el otro eje. Para girar, ha hecho clic en el origen, hace clic en una intersección entre dos secciones de la carta, girar y había alineado este punto a un eje.

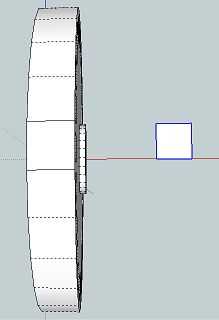

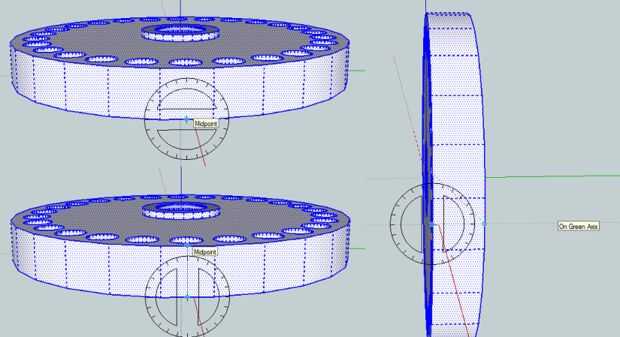

Ya que quiero que las letras verticales de la rueda, tengo que hacer girar la rueda vertical. Utilice la herramienta de rotación, haga clic en un punto que cumpla con un eje, haga clic en un punto vertical de este y gire la rueda para alinear a otro eje.
Crear las fichas de la letra:

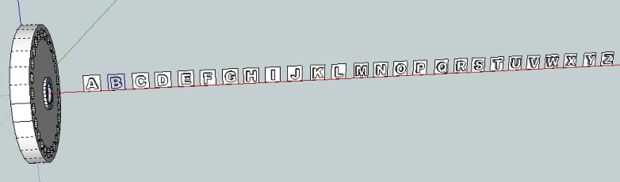

Con la superficie con letras que me enfrenta, dibuja líneas horizontalmente en la parte superior e inferior de uno de los azulejos. Mediante el puntero, seleccionar la superficie que crean un mosaico de carta y copiar esa caja y 4 líneas. Pega este cuadro al lado. Pegar suficientes veces para crear azulejos de 26.
Para determinar el tamaño de las letras, medir la altura y la anchura de la baldosa. Luego, utilizando la herramienta de texto 3D, imprimir una letra W (el más ancho) y una letra Q (el más alto) para asegurarse de que encajan dentro de la baldosa. Ajustar los tamaños de letra hasta las letras.

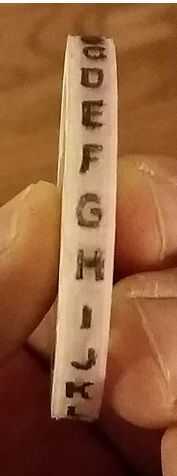

Ajustar las letras a centrarse en cada azulejo. Entonces, me haga clic derecho sobre la letra y seleccionar "Explotar". Esto rompe el grupo de carta en cada uno de sus segmentos de línea. Con la herramienta empujar/tirar, tirar de cada letra a 0,5 mm de la superficie. (Mi primer intento fue de 1mm, pero porque las letras eran tan pequeñas, crecieron en grueso como se imprimieron). Cuando se utiliza la herramienta empujar/tirar, si los centros de las letras (A, B, D, O, P, Q, R) Haz tirados con el resto de la carta, puede dibujar una línea trazar una de las otras líneas haciendo el centro y se separa generalmente la superficie del centro de la superficie de la carta.
A continuación, utilizando la herramienta Puntero, dibujar un cuadro alrededor de cada azulejo individual. Entonces, haga clic derecho y seleccionar "Hacer grupo". Esto me permite seleccionar la letra con un solo clic.
Guardar este archivo para más tarde permitir para arrastrar las cartas en orden aleatorio para crear diversas ruedas.

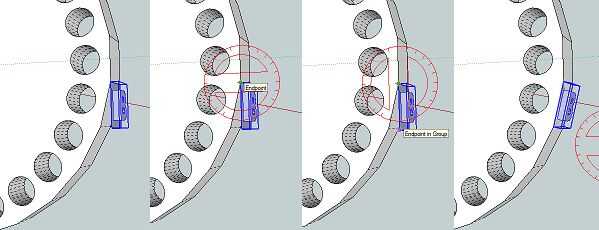

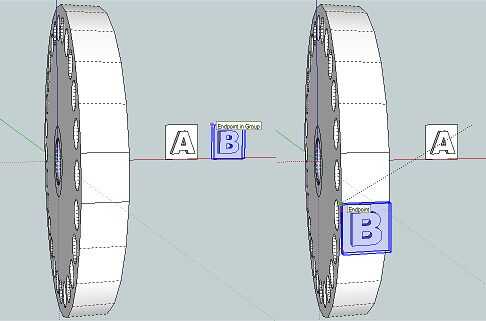

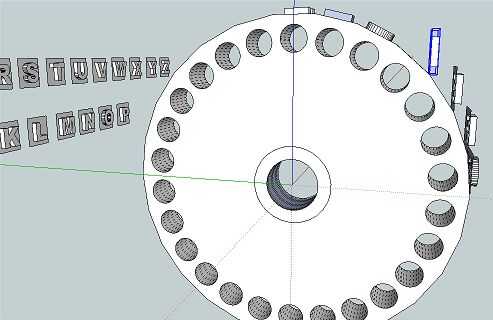

Ahora puedo arrastrar la carta a uno de los segmentos de la rueda. Seleccionar la esquina superior izquierda de la baldosa de su parte trasera, entonces propongo que las baldosas a la izquierda de uno de los segmentos de rueda. Si la baldosa se encuentra fuera de la rueda en la parte inferior, luego al lado de la rueda de la órbita y gire la pieza de azulejo hasta que encaje a la rueda.
Tuve algunos problemas al imprimir la rueda al principio. Encontré que si selecciona cada letra y explotó y luego selecciona todo y eligió "Enfrenta a interactuar", tenía más éxito.
Antes de crear los archivos STL, yo gire la rueda de posición plana con el cubo que se pega para arriba. Exportación de STL y usted está listo para imprimir.
