Paso 5: Modificación de la PCB...

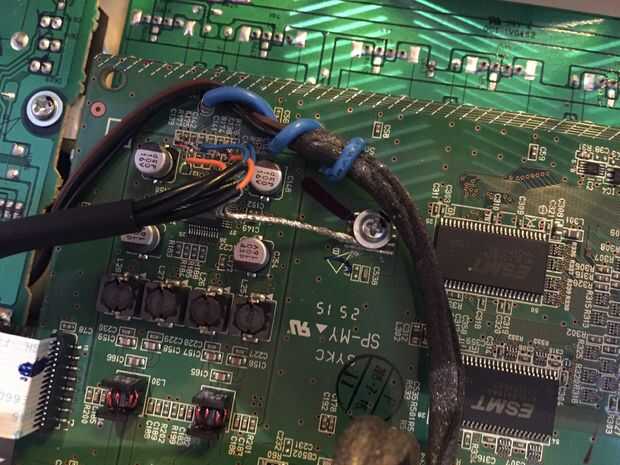

En el mismo conector DIN tendrás que soldar el terminal (3) un condensador pequeño (1uF - cerámica marcado 105). La otra terminal del capacitor debe ser conectada al terminal original en el tablero de circuitos impresos libres del condensador C140 que ha eliminado. Misma operación en el pin (1) para el condensador C143.
Eso es todo!

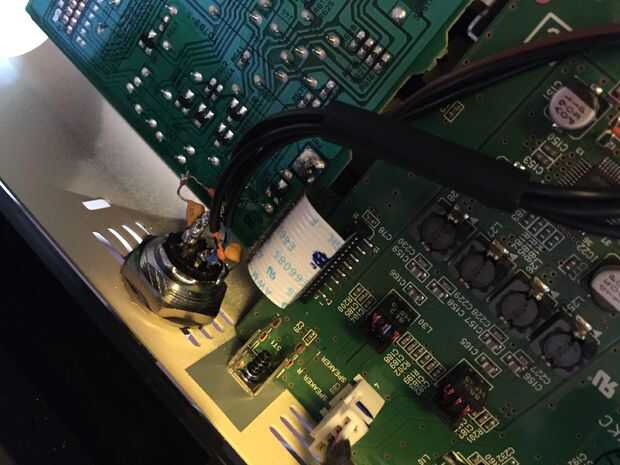

He elegido un 5 Pin DIN Panel de montaje conector hembra por 2 razones principales: primero era lo que tenía disponible en mis cajones, en segundo lugar es lo suficientemente pequeño como para caber dentro de la THR10!
