THREADING y otros utiliza de VICE barra (1 / 9 paso)

Paso 1: Sosteniendo una barra de METAL para roscar

Barras roscadas son necesarias para varios proyectos. Hay dos problemas principales. Primer problema es sostener las barras y evitar de torneado y roscado. Segundo problema es de a partir la rosca (en el juego de grifo que proviene de un grifo de salida por defecto).

PRECAUCIÓN: Utilice gafas de seguridad cuando sosteniendo una barra metálica en posición vertical como se muestra en este paso. Es riesgoso mantener una barra de metal en una posición sin gafas como la varilla de metal puede causar lesiones a los ojos.

Problema de la explotación

Hay varias formas de sostener la varilla de metal en internet. Con todo éxito abordó la cuestión del giro de la varilla de metal debido a la torsión excesiva. Algunos sostuvieron en el husillo del torno, algunas utilizan lija entre vice para aumentar la fricción, algunos utilizan vice tubo para sujetar la varilla. En algún lugar encontré un accesorio especial para tornillo de banco para sujetar objetos cilíndricos. Los métodos de trabajo pero son más complicados de caro. También requieren algunas herramientas especiales.

Papel de la arena trabajado durante algún tiempo y luego desgastada. T Vicepresidente de soporte de tubos est (tiene dos tornillos para sujetar varillas circulares perpendiculares entre sí) también fue intentado pero trabajado solamente para alumunium. En también el tornillo una goove y desliza la barra después de algún tiempo.

Así que el problema es de deslizamiento debido a la torsión excesiva. Solo la fricción es insuficiente. Este problema puede ser resuelto por los dos componentes - una superficie plana presentada (o tierra) en el vástago y una llave ajustable. Vice barra se utiliza para sostener en el arreglo de desvío.

1. Uno de los pernos de la mordaza se quita la barra.

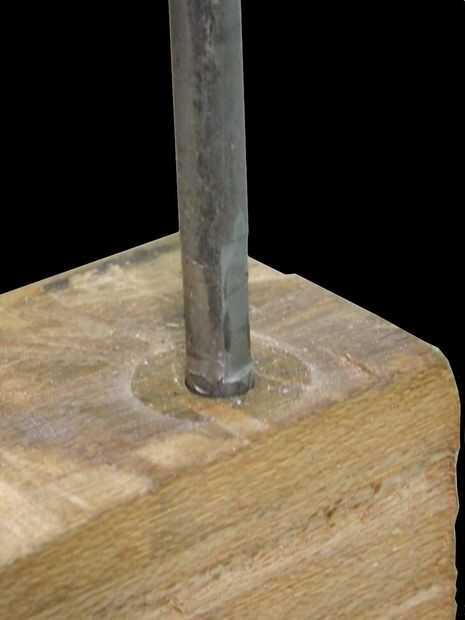

2. La varilla se inserta en el agujero que un conveniente (o necesario) longitud es sobre el vicio bar.

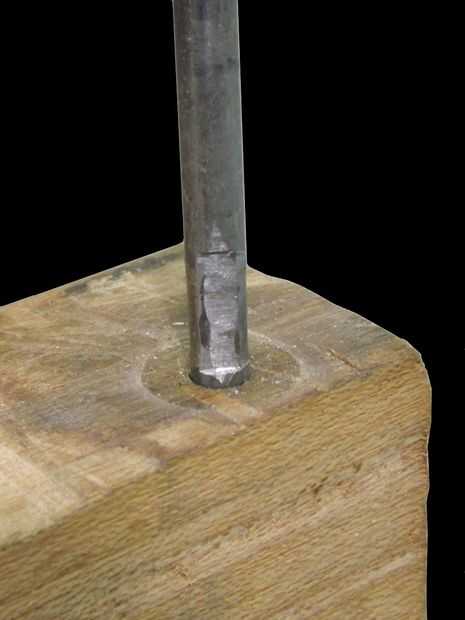

3. Una superficie plana se presenta justo encima del agujero (esta superficie plana actúa como la superficie plana de una tuerca). Debe ser al menos 2 mm de profundidad.

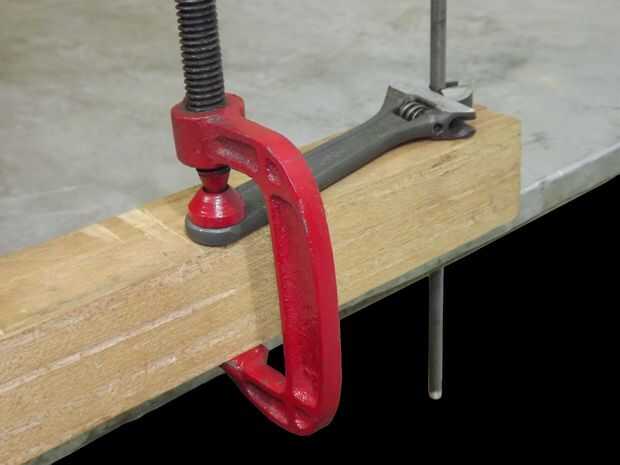

4. La varilla se mantiene en posición con una llave ajustable con esta superficie plana (llave ajustable está diseñada para soportar altos esfuerzos de torsión).
5. Se sujeta el extremo de la llave al vicio bar usando C-clamp.

Problema de arranque

Este problema puede ser resuelto por un chaflán de 45° en ese extremo de la varilla de pulido donde la rosca es para iniciarse.

Posibilidades de mejora

1. La superficie plana no es estéticamente agradable. Se evita en caso de completo varilla roscada donde se corta la varilla del exceso. Pero en el caso de enhebrado es necesaria en ambos lados de la barra, la rosca está limitada por la superficie plana. También esta superficie plana no es aesthtically agradable. En estos casos la superficie plana es inevitable. Pero puede haber alguna forma de evitar esta superficie plana.
2. El diámetro de la varilla se fija por el diámetro del agujero.
