Paso 4: Hacer las fotorresistencias
Programa el chip antes de cortarlo, ver los dos últimos pasos!

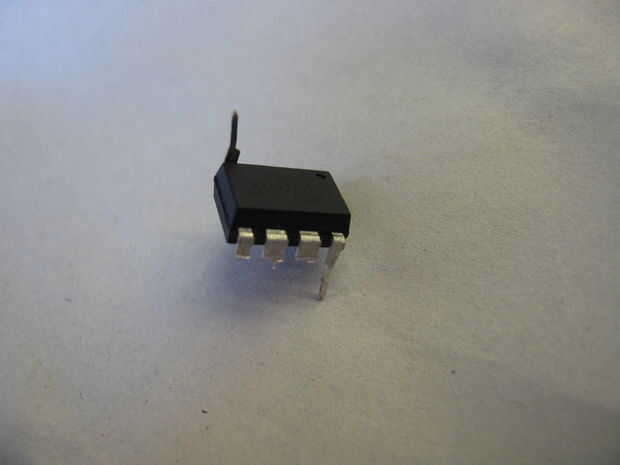

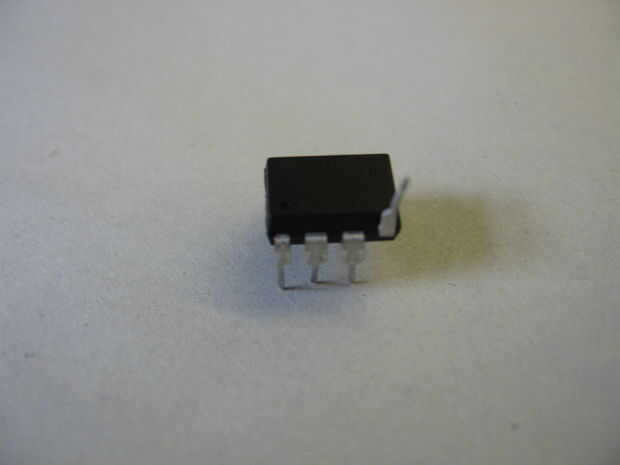

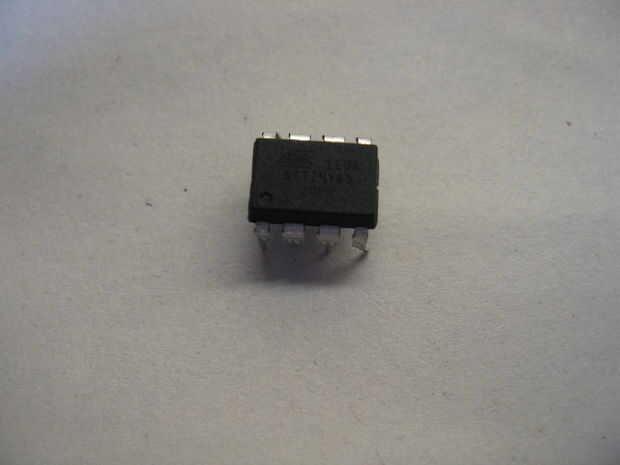

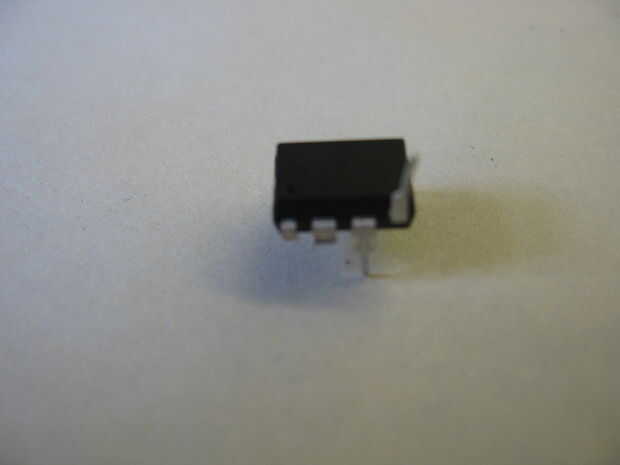

Retire el ATtiny del programador y encontrar el pin 1. Conector de tierra doble 4 por encima de la viruta. Ahora el clip de pernos 1, 2, 5, 6 y 7. Si hay alguna posibilidad de que usted puede reprogramar el chip y deje suficiente pasador soldar en más adelante!

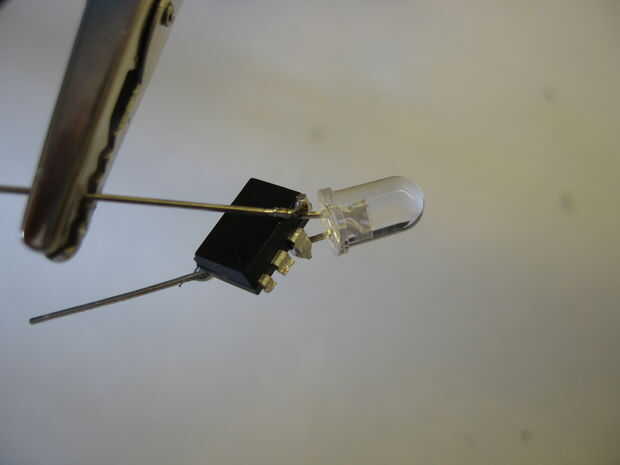

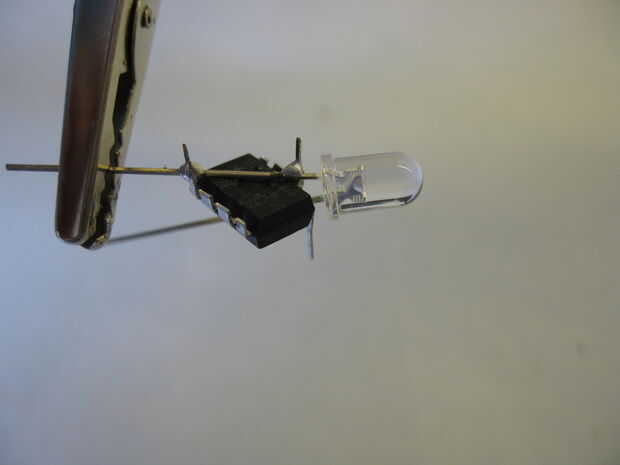

Tomar el LED e identificar la + lado ve (ánodo). Esto ha llevado más tiempo y generalmente es lejos el punto plano de la lente. Pines 3 y 8 (que son los pasadores sólo que todavía están apuntando hacia abajo) de la soldadura a esta pata del LED, hasta bastante cerca de la lente. El pin 3 debe ser más cercano a la lente del LED. Es mejor hacerlo por lo que la pata del LED funciona al ras contra la parte inferior del chip. Acorte la longitud extra en los pines del chip.
Una vez soldado, corte una pequeña sección de la pata del LED entre los pines 3 y 8 para dejar un espacio (y sin conexión eléctrica) entre.

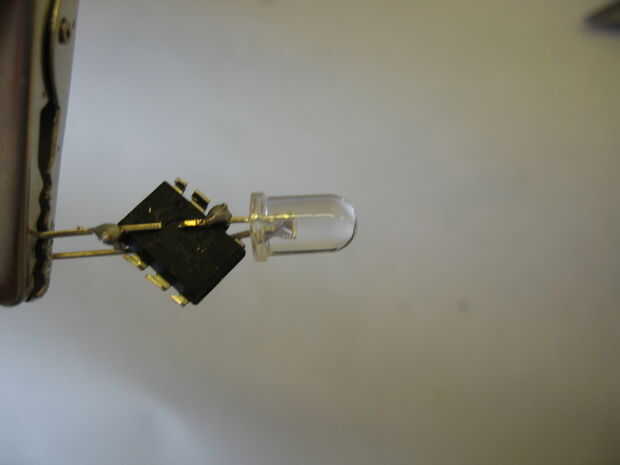

Ahora la soldadura del lado de - ve (cátodo) del LED (el lado con el punto plano) al pin 4, que usted doblado hasta por encima de la viruta. Otra vez, que sea al ras del chip. Clip de la clavija.

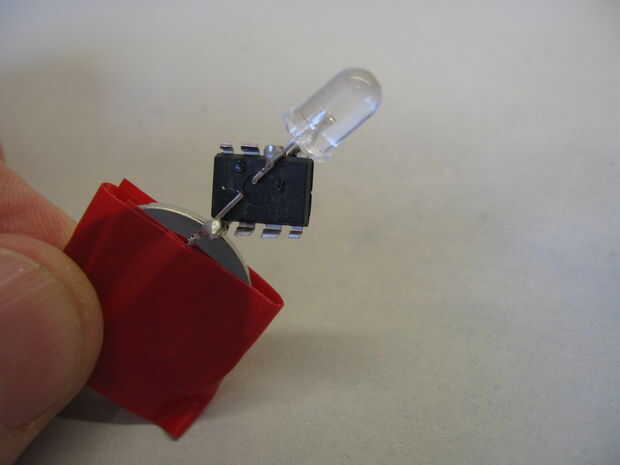

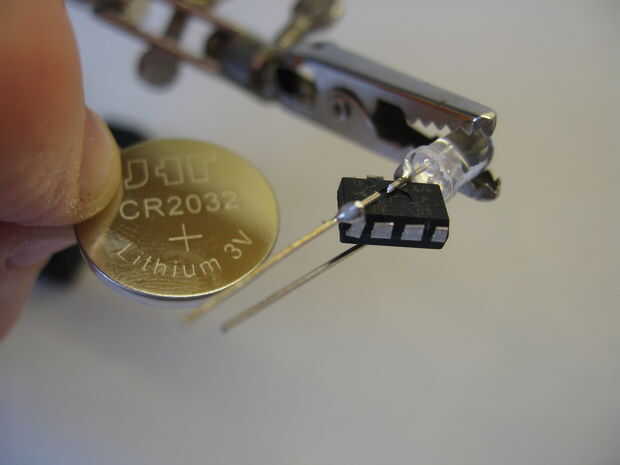

Añadir ahora la batería, teniendo cuidado de que el + lado ve va a los + ve del LED y la parte de abajo del chip. Deje espacio para que la batería no toque ninguna parte de la viruta, ahtough la parte más cercana a la batería debe estar pin 8 y que está conectado a la batería de todos modos.

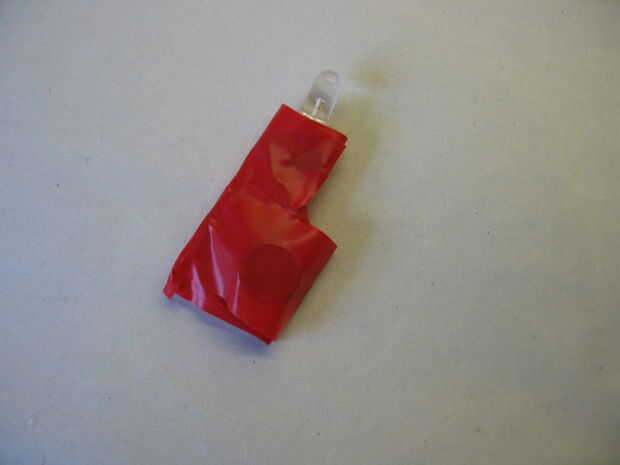

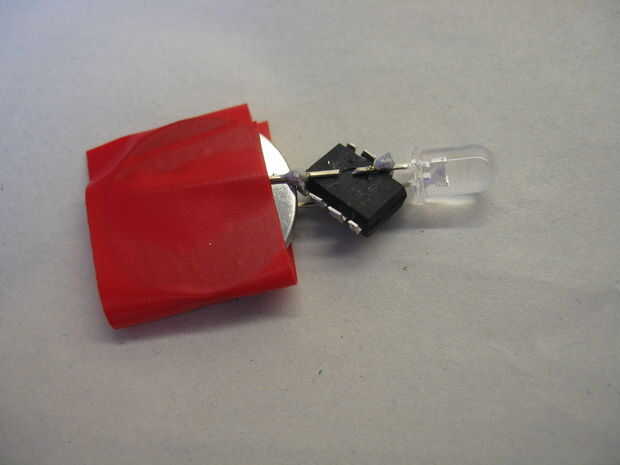

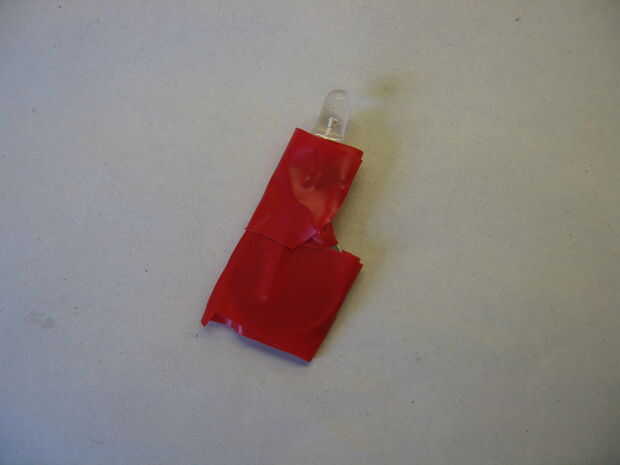

Cinta alrededor de la batería y alrededor de la viruta para sostenerlas.
Durante los primeros 40 segundos de la vida de fotorresistencias la luz parpadeará tres veces y luego se apagará. Esta es la fase de detección. Después de los flashes medirá el nivel promedio de luz durante los próximos 40 segundos. Que te gustaría ponerlo en algún lugar oscuro (por ejemplo, copa en tus manos) para algunos de este tiempo para empujar la media un poco por lo que sólo se enciende cuando es realmente oscuro.
Después de 40 segundos el LED parpadeará unas cuantas veces y luego entrar en modo "live". Ahora emitirá su secuencia flash sólo cuando detecta oscuridad. Obviamente, si no el nivel de umbral derecho primera vez, sólo Desconecte la batería y empezar de nuevo.
El sensor de luz puede indicar día de la noche y en el interior de la luz del día pero no es terriblemente sensible.

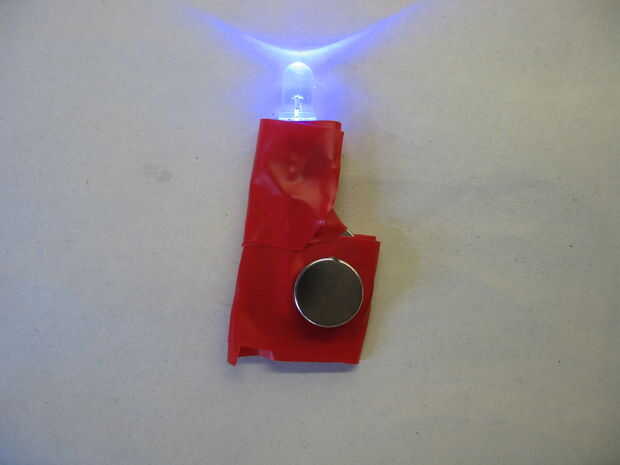

Si está utilizando un imán, cinta en el ahora.
Ahora tienes un Throwduino. Con una batería nueva debe durar un par de semanas por lo menos, aunque no he probado uno al agotamiento pero que si lo haces, por favor hágamelo saber.
Espero que lo disfruten!
Esofagogastroduodenal
* "Pero ¿Cómo?" Te oigo llorar - vea el paso 6.
