Paso 2: El LaunchPad por Texas Instruments

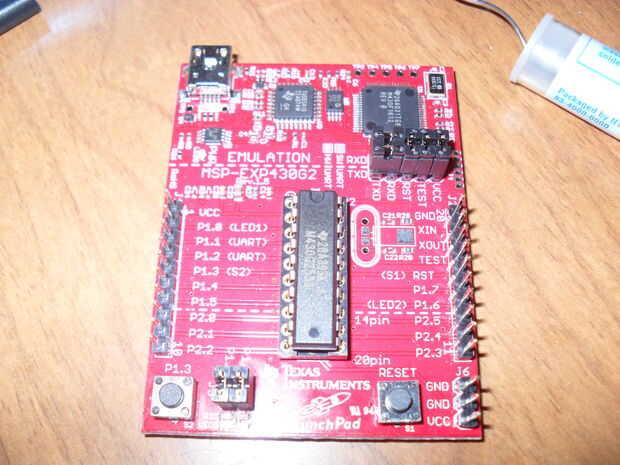

El MSP430 LaunchPad funciona a 3.3v (no 5.0v como Arduino) y puede ser suministrado vía USB 5.0v que pasa a través de un incorporado 3.3v regulador o con 3.3v directamente a los pines Vcc y GND de LauchPad en J6 o J4.

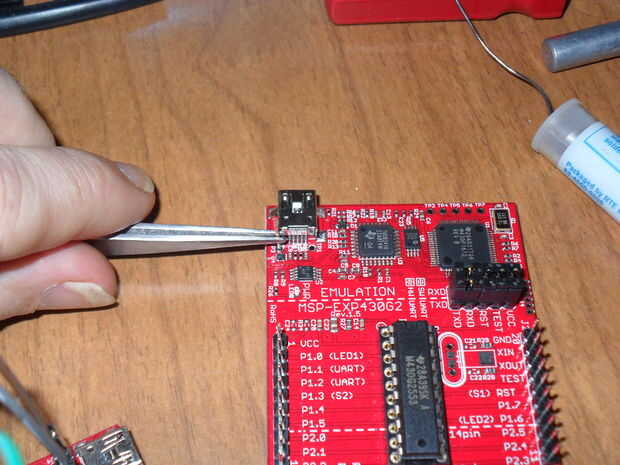

He añadido 2 pins cerca de la entrada, así que directamente puedo alimentar o tap 5.0v vía conexión externa USB. El LaunchPad no tienen pines en este lugar, tiene orificios que no estaban poblados. Fijo que.

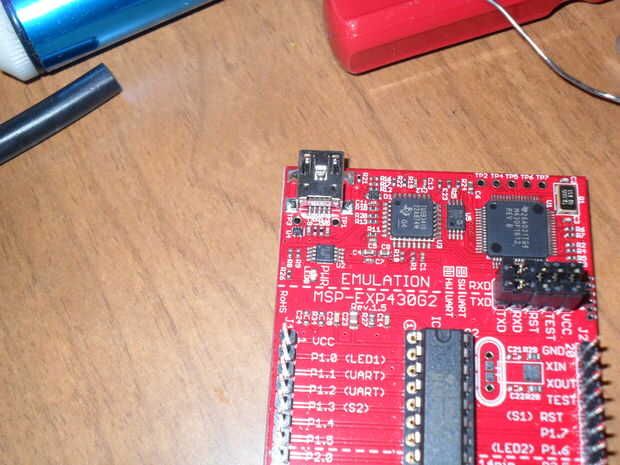

Los dos agujeros no están espaciados de. 100" encabezados, así que tiró de dos pernos de un jefe varón y luego los soldados en el LaunchPad. Es el pin más cercano al borde del tablero y el otro pin es de 5.0v + DC.
Utilizar puentes de estilo DuPont para breadboarding mi LaunchPad porque fue fabricada con cabezales de perno masculino en el resto de la Junta, así que poner pins cerca de la USB para ser constante. Sin embargo, si usted ya tiene (o convertir tu LaunchPad a) headers hembra en cualquier parte de su Junta Directiva y el uso estándar doble puente de alambres para diseño, puede soldar cabeceras pin femenino a la plataforma cerca de la USB, en lugar de otro.
Los puentes TXD, RXD, RST y prueba, J3 pueden quitarse para conservar la energía, si está ejecutando en un paquete de baterías. El bosquejo no utiliza esas características. El puente VCC J3 debe permanecer en su lugar, a menos que se suministrará un 3.3v regulado vía J6 o J4. Si usted decide usar J6 o J4, puede quitar todos los puentes J3.
Los 3, 3V en los pasadores de LaunchPad es insuficiente para correctamente el disco verde o azul de mi LED RGB (que tiene una tensión de 3.5 para verde y azul). También el LaunchPad no está diseñado para alimentar la cantidad de corriente consumida por el LED RGB (LaunchPad es bien para 10 milliamps pero el LED quiere 30 miliamperios o más para cada color). Pero es suficiente para unos transistores en cerca de 2 miliamperios la polarización...

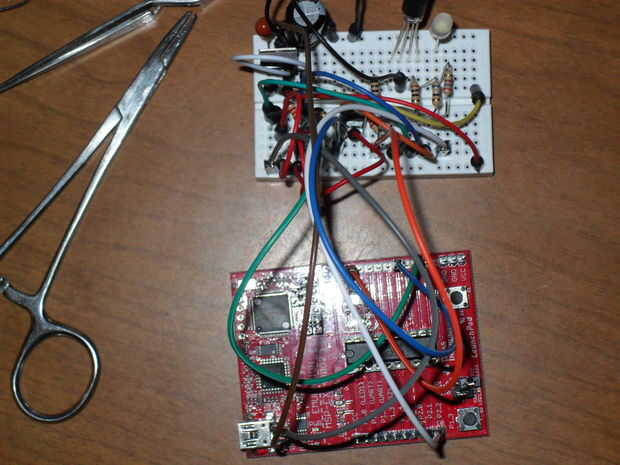

Necesitaba alimentar 5.0v para el circuito de protoboard, por lo que incorpora un regulador LM7805 y poner la salida a los rieles de mi protoboard. El LaunchPad aprovecha que la tensión, ya que sería tonto al poder desde USB cuando ya hay voltaje. El LaunchPad pasos 5.0v abajo más lejos a 3,3 v a través de la construcción en regulador de la plataforma. Los rieles de la protoboard también alimentan 5.0v a los transistores que usé para conducir el RGB LED. Yo estoy suministrando el regulador con 9.0v de paquetes de células AA NiMH.
Pongo cable de fibra óptica del RGB LED para bloques de vidrio al lado de mi puerta para que los bloques se ilumina. Puse todo el conjunto dentro de una lata de café vacía y alimenta la fibra óptica a través de la tapa y envían directamente a los bloques de vidrio.
