Paso 6: Lugar de LEDs y Gemma en su lugar
Antes de soldar cualquier cosa juntos, colocar todo sobre la hoja para ver cómo cabrá.

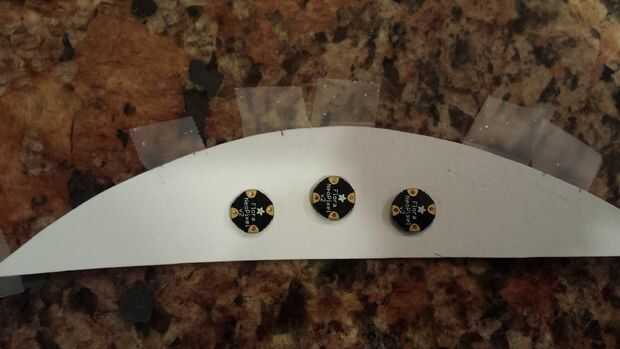

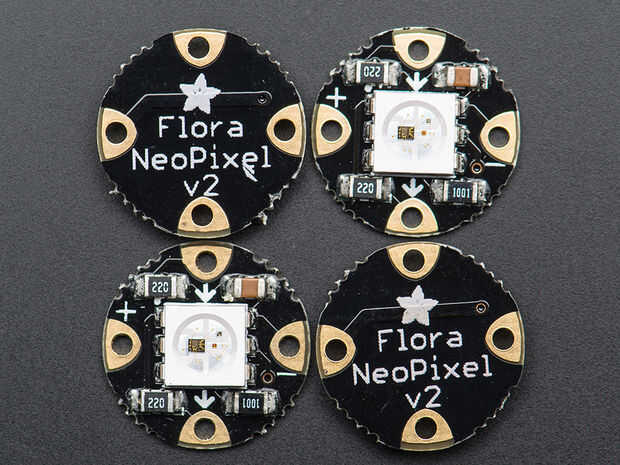

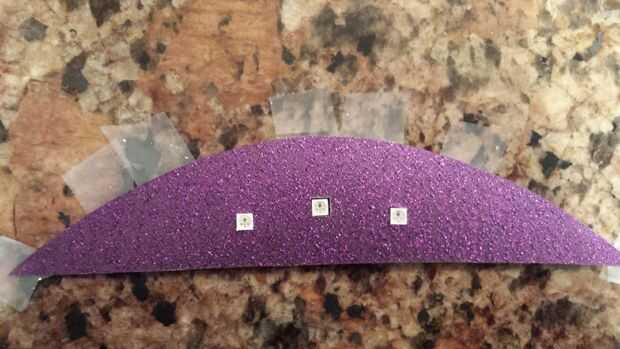

a) colocar cada pixel de LED con el LED hacia fuera en los agujeros que recorta en la hoja de brillo (figura 2 y 3). ** Cada pixel debe estar hacia la misma dirección (figura 5). Se pueden ver las flechas en los píxeles propios si usted mira de cerca (figura 1).

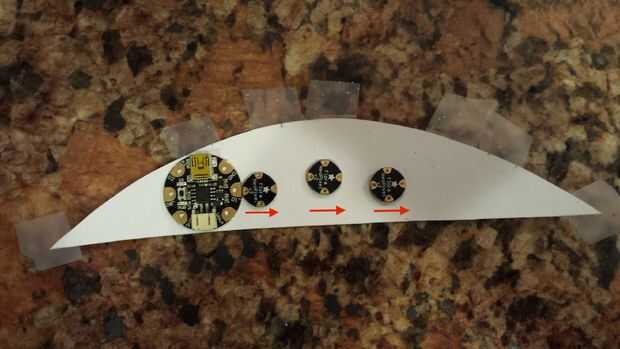

b) encontrar el punto en que las flechas comienzan en los píxeles. (En mi caso, mirando la hoja desde el interior, es decir la parte blanca, el píxel del extremo izquierdo fue la base de las flechas. Las flechas apuntando justo cuando se mira desde el interior.) Coloque su Gemma en la hoja de modo que el perno etiquetado D1 se enfrenta a la base de las flechas (figura 4 y 5). Este paso es crítico para datos, vcc y tierra para llegar correctamente a cada píxel.
