Paso 8: Es soldar tiempo!

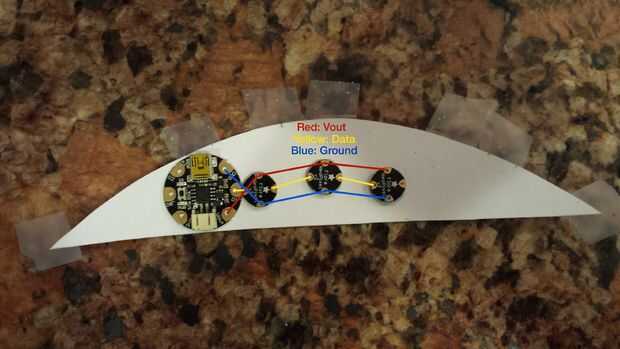

Ahora para la diversión parte! La soldadura de las juntas según figura 1. Utilicé este método del tutorial de tiara de Adafruit para equipos de soldadura más sencillo. Por favor, consulte este tutorial si algo suena confuso ya que, lamentablemente, no tengo muchas fotos de este paso.
un) usar un alambre largo para cada línea GND y Vout, es decir, 2 cables. Tenga en cuenta que estos cables cruzan sobre la otra, así que no olvide de utilizar alguna cinta aislante para proteger el circuito contra cortocircuitos.
b) con alambre, añadir un gancho a cada uno (-) y (+) conexión en cada píxel. En otras palabras, cada uno (-) y (+) agujero en cada píxel tendrá un "gancho" de alambre que se conecta a la línea principal de GND y Vout de la Gemma.

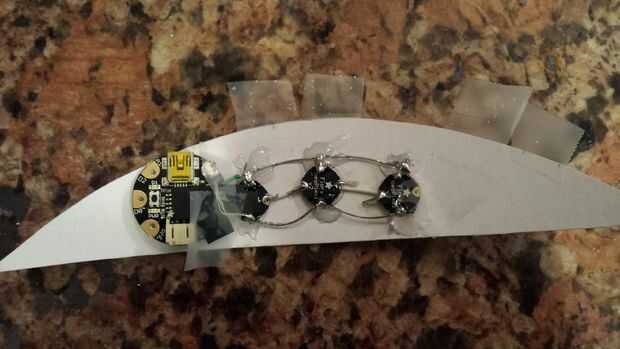

c) de la soldadura de los ganchos en cada cable principal apropiado: (-) obtiene soldadas a GND y (+) obtiene soldadas a Vout (figura 2).
d) Conecte la batería y asegúrese de que todo funciona correctamente.
e) utilizando algún pegamento caliente (o E6000), pegar las uniones del circuito hasta la hoja para mantener firmemente en su lugar (figura 2).
