Paso 5: Circuito prototipo
Para crear una luz parpadeante en la parte superior, usé un circuito que consiste en un LED (mina pasó a ser RGB, pero un blanco que LED funcionará igual de bien), un chip programable basado en Arduino y un paquete de baterías.

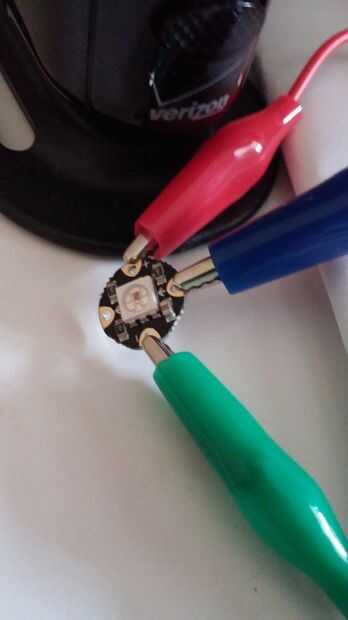

Conecté las piezas junto con cables de pinza de cocodrilo para asegurarse de que sabía cómo debe funcionar el circuito.
Si está utilizando el mismo conjunto de Adafruit que usé, el suelo en GEMMA debe ir al - en el LED, Vout debe ir a la + en el LED, y uno de los botones D debe ir a la flecha en el LED. Las fotos de arriba muestran D1 conectado, pero cuando puse mi circuito terminé usando D0.
