Tiburón mecánico! (5 / 6 paso)

Paso 5: Montaje Final

Una vez que se imprimen las partes 3D, puede iniciar la Asamblea.

1. Una de las primeras cosas que hice fue pintar todas las piezas impresas 3D aparte de la caja. Esto es opcional. Dependiendo de la calidad de las impresiones 3D, se puede usar el material gris y que funcionaría bien. Puesto que las impresiones que tuve no eran perfectas, decidí pintarlos gris para disimular cualquier imperfección menor.

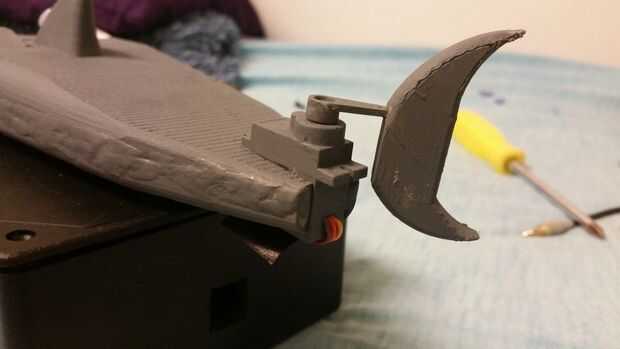

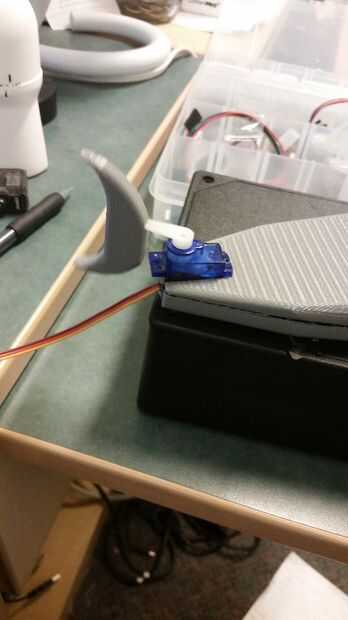

2. Para el servo de cola, diseñé la parte posterior del modelo maxilar inferior para que el servo se deslice simplemente justo en su lugar. Pegamento es opcional, pero no es totalmente necesario. No incluí ninguna tolerancia para la diferencia, por lo que es un ajuste muy ceñido.

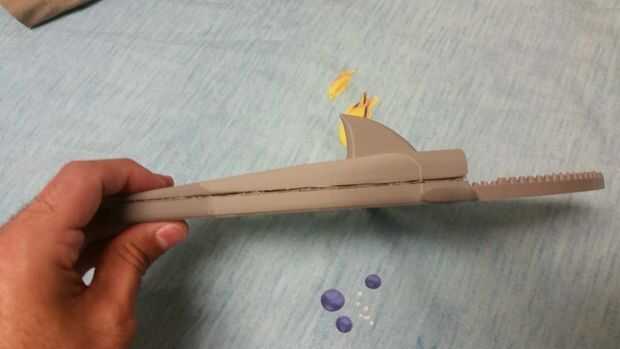

3. Cuando imprimí la parte inferior de la mandíbula y el cuerpo, había una costura fea falta de tiraje que fue alrededor de todo el cuerpo - para solucionar esto, usé gris modelado arcilla para llenar en el espacio, luego pintado sobre él.

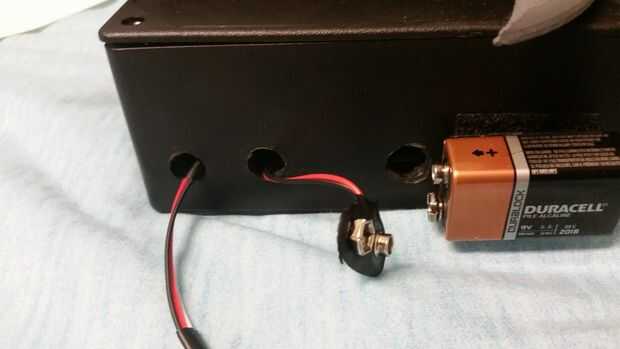

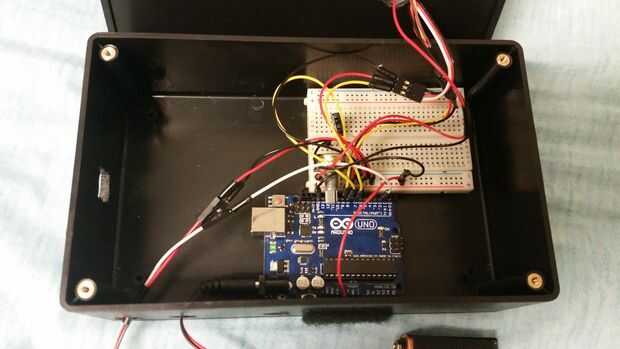

4. Poner los componentes electrónicos terminados en el recinto y perfore orificios que son convenientes para acceder a los cables. Pase los cables por los agujeros para asegurar una apariencia limpia, con ningunos alambres perdidos inesperados empujando hacia fuera

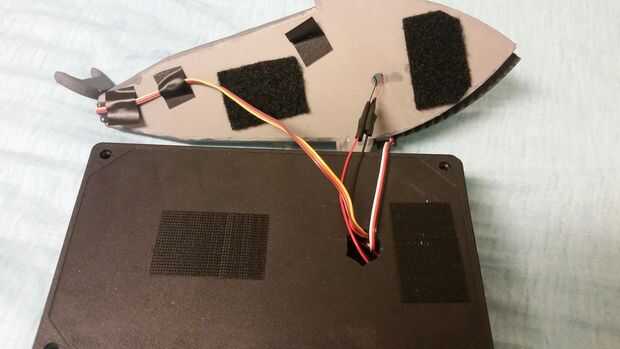

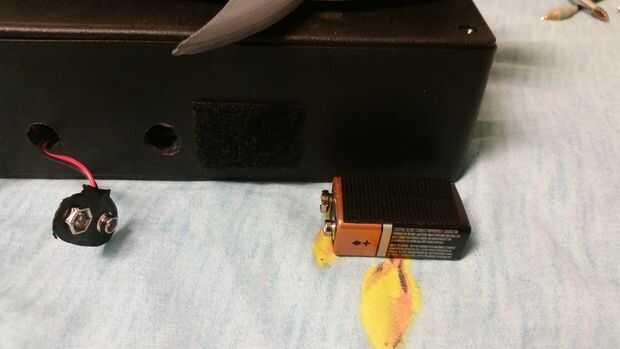

5. Aplicar las tiras de velcro adhesivo a la batería, lugar donde permanecerá la batería, parte inferior de la mandíbula inferior, parte superior de la tapa de la caja, parte inferior del servo de boca y la ubicación donde se colocará el servo de la boca. Puedes optar por usar pegamento o algún otro adhesivo. Elegí velcro ya que era más fácil de aplicar, y que podría utilizar algunas de las partes en otros proyectos más adelante.

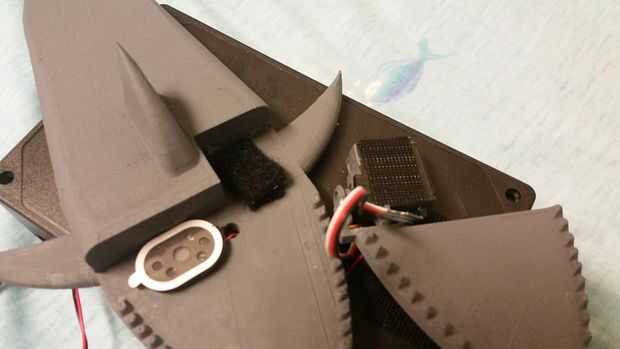

6. Pegamento el altavoz en la parte inferior parte de la quijada y pase los cables por el agujero. Dependiendo del ancho de los cables para su altavoz o servo, el agujero puede necesitar hacerse un poco más grande en el modelo 3D.
7. Pega los ojos saltones a los pompones, y luego pegar en la mandíbula superior.

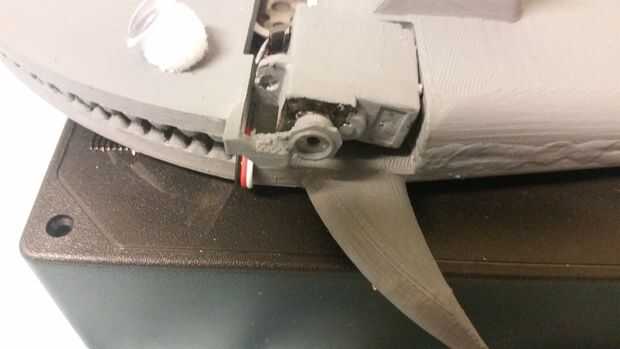

8. Pegamento muy cuidadosamente el pequeño brazo de la mandíbula superior para el motor servo de la boca. Puede que necesite cinta adhesiva para sostenerlo en su lugar para asegurar un fuerte vínculo, o considere usar epoxy o una pieza para encajar el motor servo de la impresión. Este fue uno de los puntos más débiles de mi proyecto, ya que era muy frágil en ese punto. Pintar sobre el pegamento para cubrir para arriba.

9. Y con eso, el montaje de mi tiburón mecánico debe ser completa.

   Espero que hayas disfrutado, gracias por ver!
