Paso 3: Construcción del tic Tac Transistor amplificador
Esta parte debe ser bastante fácil por ahora, como ya han construido un proyecto en tablero matriz, pero sólo para estar seguro, he incluido un diagrama y una foto, por lo que tendrás una guía clara en cuanto a donde van las piezas y los cables.
¿El plomo hacia fuera los alambres del cuerpo del transistor son bastante corto, en la mayoría de los casos, por lo que si usted necesita para recorrer cualquier distancia lejos el transistor sí mismo, envolver el transistor (con cuidado) alrededor de un cable más largo o principal componente y deje que los cables más largos y los cables hacen el funcionamiento de la 'distancia' - OK?

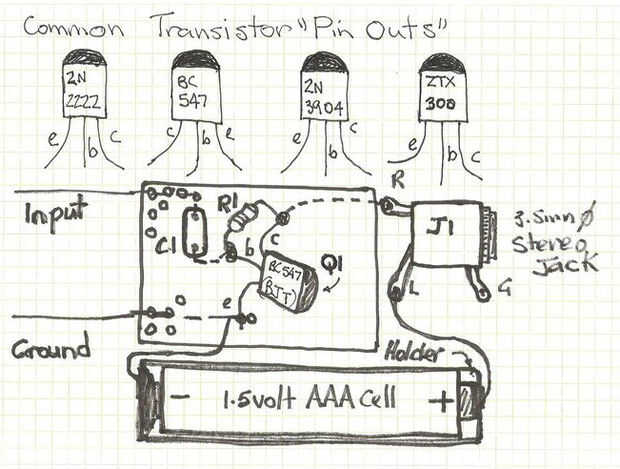

Guía de cableado de punto a punto
1. en primer lugar, splay los tres terminales del transistor para que al insertarlo, hay un agujero entre cada cable, en la Junta de la matriz. Empújela con cuidado hasta que las puntas extendidas impiden cualquiera bajando aún más.
2. luego tomar la resistencia y Monte su conduce de tal manera que están cerca de la base y emisor conduce del transistor. Asegúrese de que el cuerpo de la resistencia es plano contra la Junta de la matriz, y que los cables se introducen por los agujeros más cercanos a cada extremo del cuerpo de resistencia.

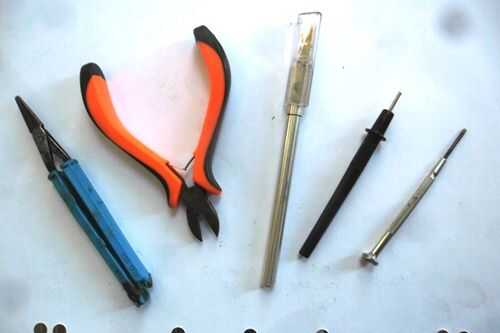

3. suavemente gire la base y colector conduce alrededor de los cables de la resistencia, de modo que cada combinación es segura. Puede que necesite utilizar una herramienta básica, como pequeños alicates puntiagudos para hacerlo de manera eficaz - ver foto de arriba para bien 'debajo de la tabla de matriz' se une a...
4. luego tomar la 0.1uF 'casquillo verde' condensador e insertar por lo en fin se inserta cerca de la Unión del transistor base y de R1. El otro extremo 'libre' va en el borde superior de la Junta de la matriz, y habrá el cable de entrada conectados a él más tarde.
5. Tome un pedazo corto de alambre 3 cm de largo, 1 cm de aislante de ambos extremos de la tira y entonces Envuelva un extremo de la Unión de colector/R1 y doblar los alambres, por lo que la combinación es segura. Tome el otro extremo del cable y conectarlo a través del ojo de la terminal de 'R' de la toma de auriculares de 3,5 mm, como se muestra en el fotos/diagrama de arriba. Tenga en cuenta que las líneas de puntos, indica que los alambres o cables de componente ejecutar debajo de la matriz.
6. Tome el sostenedor de batería de 1,5 voltios AAA - minio y conectarlo a través del otro ojo de la toma terminal marcado con una 'L' en el diagrama. Tomar el cable negro en el otro extremo del soporte de la batería y conectarlo al cable de emisor del transistor. Si los cables de soporte de la batería no tienen suficiente alambre expuesto, utilice las cuchillas laterales para otro 1 cm de ambos extremos de la tira.
7. tomar otra pieza corta de alambre aislado 5 cm de largo, tira de ambos extremos, envolver un extremo en la conexión del cable de alambre/emisor negro y garantizar la Unión utilizando la misma técnica que antes.
8. Tome un pedazo de color diferentes de cable aislado, tira de ambos extremos y conectar un extremo al alambre sin plomo del condensador C1 - y todo listo!
Ahora estás listo para probar su nueva construcción Tia Tac Transistor amplificador!
