Paso 4: Conectar todo para arriba - con cable para sonido...

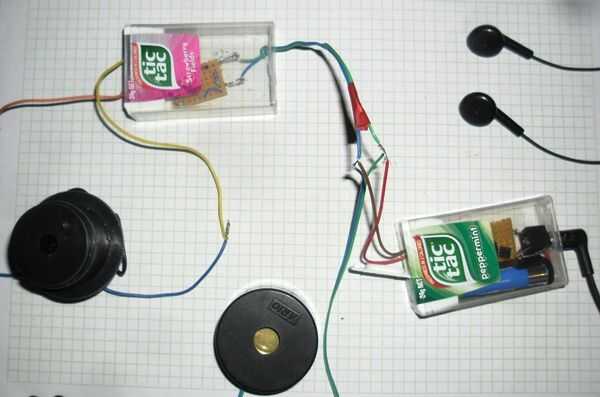

Bueno, ahora que has completado la construcción del amplificador de Transistor de Tic Tac, es hora de conectar el amplificador hasta el set de cristal de Tic Tac, configurar el sistema de cable de antena y tierra y ver cuánto más fuerte es realmente. Aquí en Brisbane, 612 kilociclos ABC radio es la emisora de radio de AM más fuerte, bombeando 50 kW (kilovatios) de potencia y una parte bastante grande de Queensland suroriental.
Puede experimentar con la primera hasta amp desconectando los auriculares de cristal y conexión hasta la entrada del amplificador (extremo libre del C1 y el cable de tierra). Escuche algunos ruidos de tipo 'murmullo', como más auriculares de cristal (de cualquier tipo) son muy sensibles - ahora golpe suavemente hacia abajo el agujero delantero - y luego decir algo (con su audífono, por supuesto!) Usted debe ser capaz de oír su propia voz y algunos de los sonidos en su área inmediata.
Para ello, utilice a la siguiente guía:
1. Desconecte el auricular de la radio Tic Tac.
2. pop la Junta de radio fuera de la caja de Tic Tac y entonces unir el cable de C1 (en el tablero del amplificador) al cable de salida de la conjunto de cristal - el final de la barra de color de la combinación de diodo/resistor.
3. Conecte los cables de dos tierra de la amp y la conjunto de cristal junto y coloque un 1,5 voltios AAA mi celular el titular, tomando nota de que el cable rojo es el extremo positivo (+) y el extremo negativo (-) es el cable negro.
4. Conecte sus auriculares en el orificio abierto de la toma de auriculares y gire la perilla de sintonización de radio usted y verificar si su amplificador y radio trabajo juntos...
5. Si OK (y se pueden escuchar emisoras de radio fuerte en tus auriculares,) entonces Desconecte el amplificador de la serie de radio y proceder a colocar el amplificador de Transistor Tic Tac perfectamente en la segunda caja de Tic Tac. Taladre un agujero en la parte inferior de la caja y montar la Junta, de modo que el agujero del jack de auriculares es accesible a la parte exterior de la caja.
Eso es todo gente - hemos terminado...
