Paso 1: Piezas y herramientas necesarias

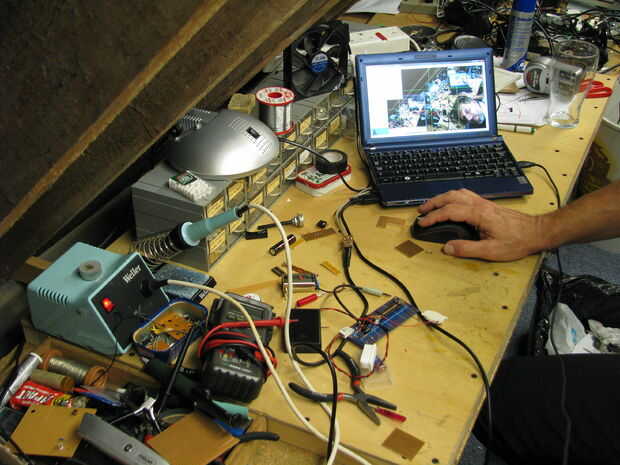

Así como herramientas Banco de trabajo estándar y equipos de soldadura, será necesario:-
1 x PicAxe 08M o M 08 2 microcontrolador chip - ver abajo
2 x 10K resistencias - todos son 1/4 o 1/8 W
resistencia de 330R x 1
resistencia de 1 x 22K
resistencia de 1 x 560K
1 x LED rojo
1 x 10K lineal banda dual slide con el potenciómetro (60mm).
2 x 1N4148 o similares diodos. Cualquier diodo pequeño hará
condensador de uF 1 x 0.1 (10V o más)
1 x 28 x 4 mm piezo sirena. Esto debe ser un tipo de perfil bajo o no se ajusta
1 x PX28A 6V batería de mando (4LR44 L1325 de A544 PX28A equivalentes)
1 x conector de jack estéreo de 3,5 mm
jack x 1 tapón para sonda. Esto puede ser 2.5 o 3.5mm, mono o estéreo
1 x placa perforada 22 x 12 hoyos
1 x resorte de un bolígrafo retráctil
1 sobrecito de TicTacs. Su opción de sabor
También necesitarás algunos trozos de alambre de enlace y algo para decorarlo. Usé el viejo favorito de Peter azul - plástico trasero pegajoso.
Si necesita refrescar su técnica de soldadura, hay una excelente guía aquí.
La mayoría de mis piezas vinieron de Maplin (Reino Unido), pero el perro ratonero o tu tienda de electrónica on-line local amistoso tendrá en otras partes del mundo. Todas las partes (incluyendo Tic TAC y batería) no vienen más que 10 libras (16 dólares), pero puede variar dependiendo de donde son y no incluye la programación + p o p plomo (véase abajo).
He utilizado un PicAxe 08M microcontrolador que viene como un chip en blanco y debe ser programado. Para hacer esto, usted necesitará un cable de programación y el software libre editor de programación . El chip PicAxe y el cable de Fuentes de tecnologíaen el Reino Unido o vea aquí para otros países. Lo 08m ha sido reemplazado por el m 08 2 - cualquiera funcionará.
Una vez que el plomo, sólo necesita un PicAxe, dos resistencias y cualquier sensores y dispositivos de salida eliges tener un pleno desarrollo PicAxe kit que puede programar cualquiera de los PicAxe, por lo que usted puede diseñar sus propios proyectos. Tengo un Instructable planeado que encontrará en el camino.
