Paso 2: Hacer la placa de circuito

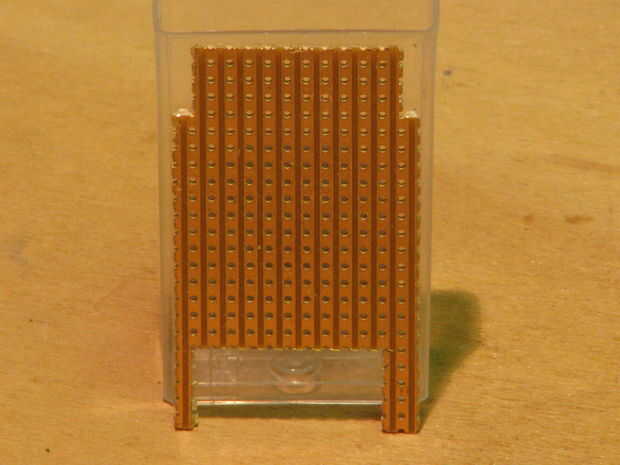

Tomar la placa perforada 22 x 12, marque y corte como se muestra. Para cortar la placa perforada, marcar profundamente con un cuchillo (con una regla) en ambos lados. Luego use un par de pinzas para muy suavemente la flexión. La Junta debe debilitar y romper. Después accidentalmente rompió la delgada pierna así sustituir un perno de cobre amarillo y utilizó esto para conectar el terminal de la batería - ve.

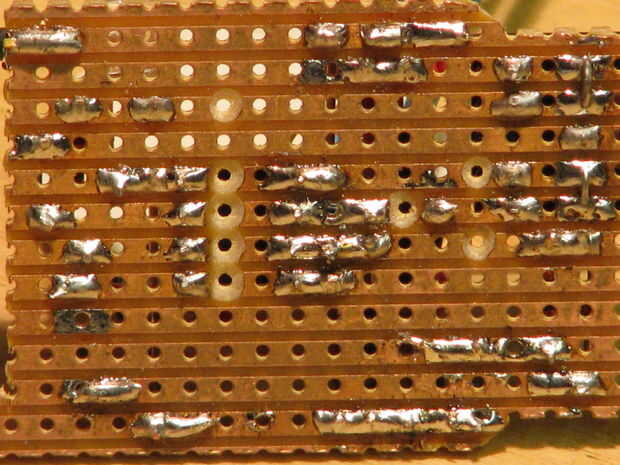

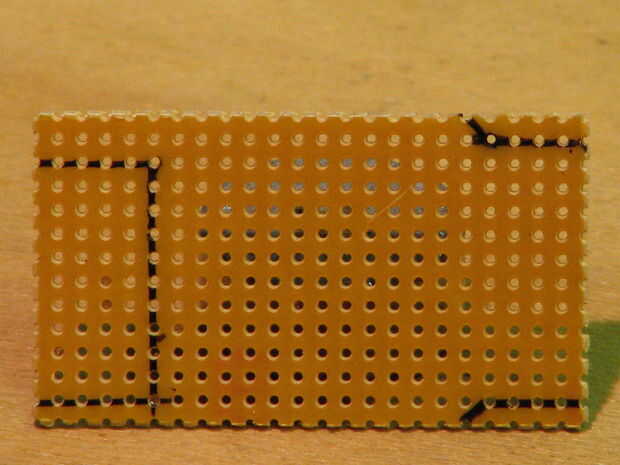

Este diseño desarrollado como he construido, así que busque en la parte delantera y espalda fotos para obtener el componente y cortar pista ubicaciones. Un cortador de manchas de la cara es la mejor herramienta, pero su defecto, use una broca de taladro de mano 5mm (1/4") o un cuchillo. No Asegúrese que puentes finos de pista.

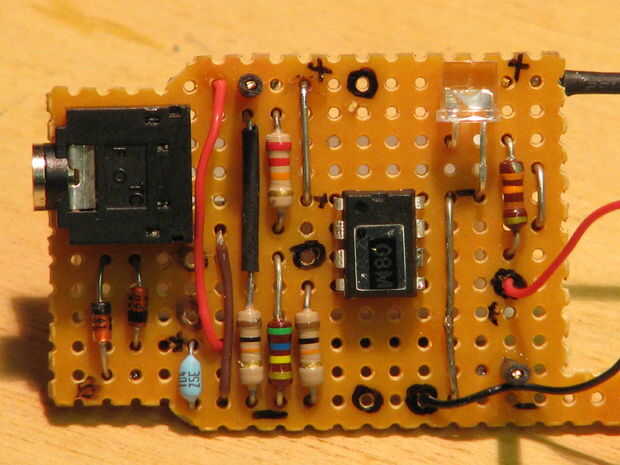

Poner en el zócalo de programación y links primero, luego las resistencias y finalmente los diodos y IC. Normalmente utilizo un zócalo del IC, pero no hay espacio para tales lujos aquí - no ajuste la sonda! Recorte cualquier cosa que se pega por la parte trasera de la Junta para reducir la altura. Dije que esto fue apretado!
Porque no estamos usando un zócalo de C.I ten mucho cuidado al soldar el chip. Cada perno para el menor tiempo posible obtener un buen empalme de la soldadura y que el chip enfriar entre alfileres.

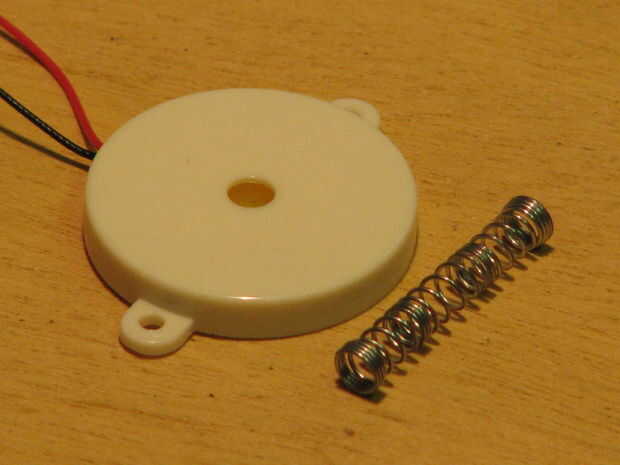

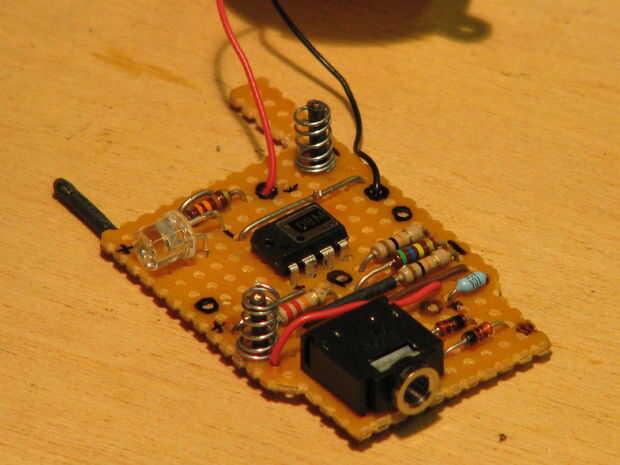

Para el piezo puestos de montaje he utilizado pernos de cobre amarillo de una toma de corriente de IC de wire-wrap, pero haría cualquier alambre soldable. Dos piezas (aprox. 8mm) soldadas en la placa para los mensajes que el receptor acústico piezoeléctrico se sentará en el. Una vez soldado, a granel les fuera un poco con termorretráctiles. Cortar 2 tiras desde el muelle de bolígrafo para que cuando te sientas el resonador en los postes y deslice la placa en la caja, la sonda es soltada contra la parte superior.
He utilizado el alambre de cobre amarillo de 'reparación' a otro alambre rígido y soldadura para el - ve de la batería. Mantiene la batería razonablemente firmemente en su lugar. Los terminales son fáciles de soldar al, pero hacerlo rápidamente para no sobrecalentar la batería. Deje el cable desde el terminal positivo desconectado en este momento, hasta que estamos listos para armar todo.
