Paso 3: Construyendo el 'teclado'.

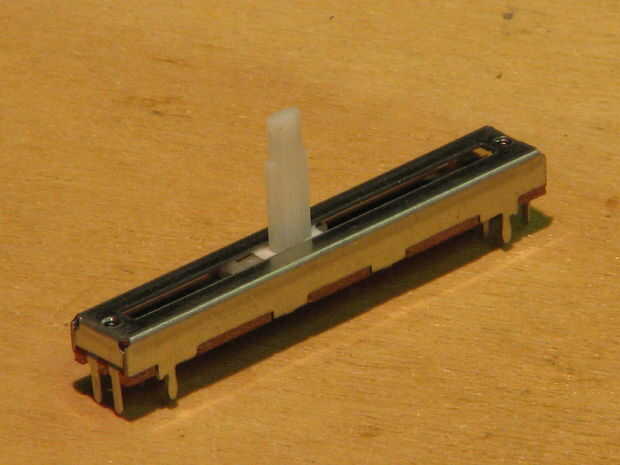

Para el teclado que he usado un potenciómetro de 10K lineal banda dual. Estas son el tipo de cosa que se vería en un escritorio de mezclador, sólo más pequeño. Trabaja en la misma manera que una olla normal, pero en una línea recta. Banda dual significa que hay dos de ellos en la unidad (para señales estéreas). Lineal significa que la resistencia aumenta uniformemente a lo largo.

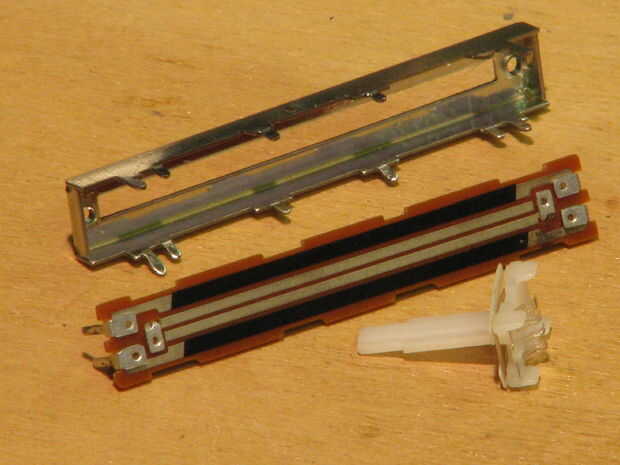

En primer lugar, doble hacia arriba las ocho lengüetas quitar el elemento resistivo, mira de cerca en el tercer cuadro y observe las líneas diagonales en el elemento. Esto es donde empieza la parte resistiva y será importante más adelante.

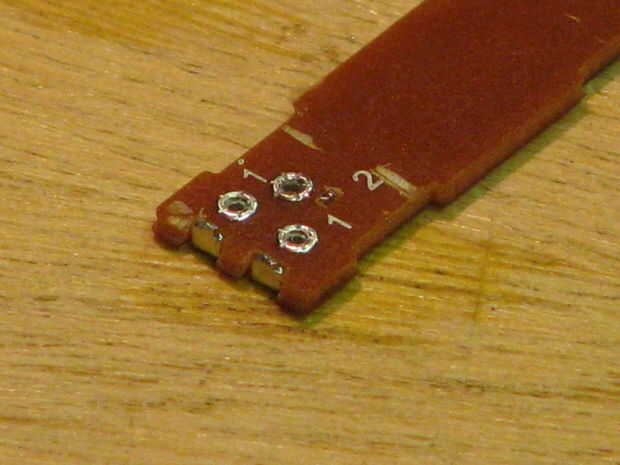

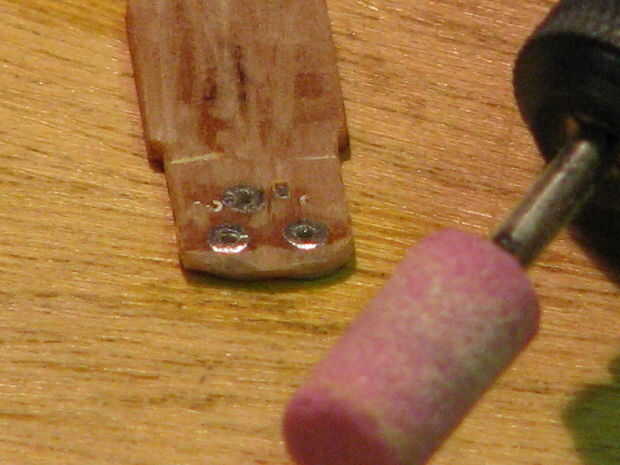

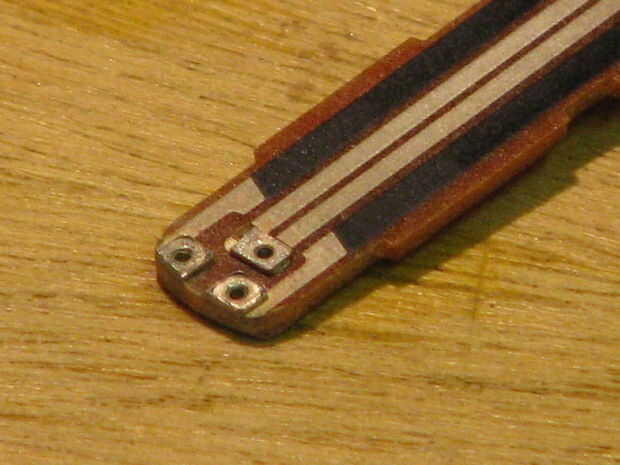

Corte las seis patas y con mucho cuidado cortar y moler la Junta hasta los agujeros como en el sexto cuadro. Moler a los agujeros en la parte de atrás un poco y raspe la espalda como que va ser pegado esto más adelante. Cuidado-estas cosas no son tan resistentes y la pista se rasguña fácilmente.

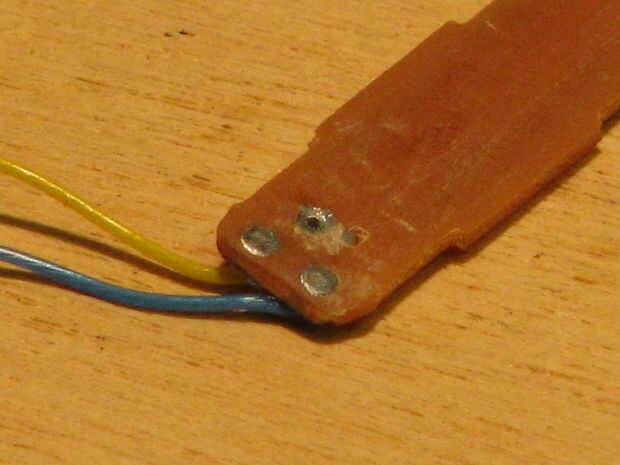

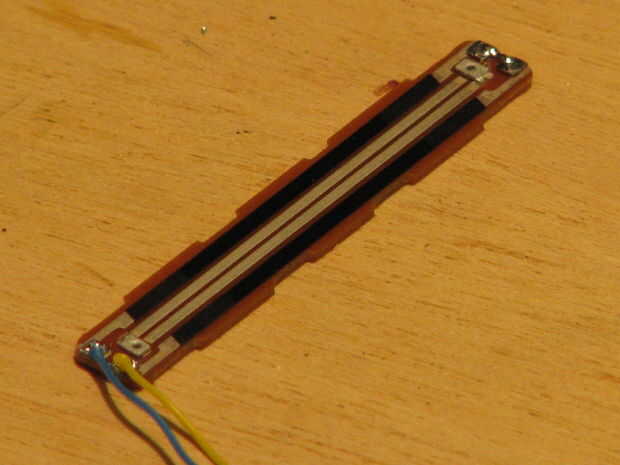

Coloque un enlace a través de los agujeros en un extremo y los alambres finos de los dos en el otro extremo como en el octavo cuadro. En la foto, el cable amarillo va a ir a la + ve, el azul a - ve. Construir una gota de soldadura la + ve terminal. Este será el contacto para controlar el tempo.

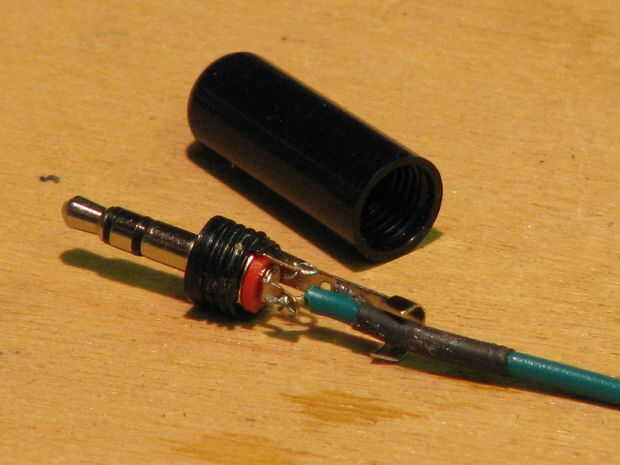

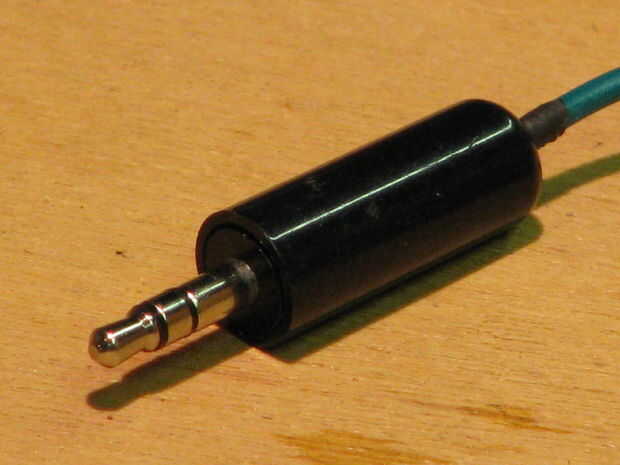

Para la sonda estoy utilizando sólo el perno superior de un conector de 3,5 mm. Estéreo o mono o 2,5 mm estaría bien. Utilizar buen alambre flexible para la conexión de este. La soldadura de un solo cable al centro de la terminal e idealmente agregar algunos engarzadora como alivio de tensión.
