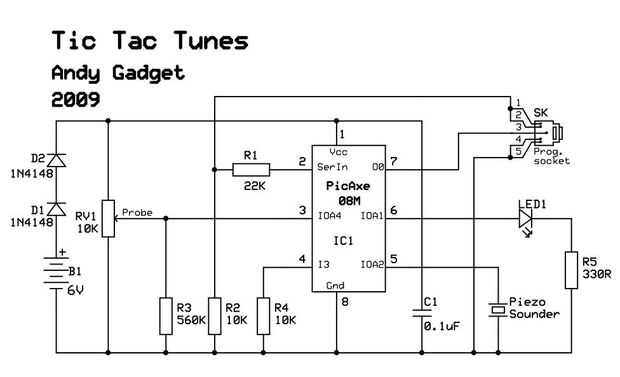

Paso 5: Diagrama del circuito
Como el espacio es una prima aquí, estoy usando una batería de 6V pequeña y caer el voltaje de 1.2V a 4.8V con los diodos D1 y D2. El chip PicAxe es feliz hasta 5V, así que esto está muy bien.
R1 y R2 están obligados a permitir a programarse en el circuito y volver a programar que enchufo el USB serial programación conducen a la toma de 3,5 mm en la tapa de la caja.
0.1uF condensador de desemparejamiento es una buena práctica con cualquier circuito. Absorbe a las oscilaciones de voltaje cuando interruptor de transistores dentro de las ICs. Sin éstos, circuitos digitales pueden comportarse muy extraño.
R3 es sacar la entrada a tierra cuando la sonda no esté en contacto con la pista, si no que flota y genera a todo tipo de ruidos falsos. La gota de soldadura en la pista es el carril positivo para dar un nivel definido para el control.
Yo he usado un ancho ángulo LED rojo pero no cualquier LED. La gota R5 150R o si azul o blanco. No hay mucha actividad con el fin de reducir el consumo de corriente del LED.
Consumo de corriente es de alrededor de 1mA cuando activo y cae a 200uA en modo de sueño, así que la batería debe durar un tiempo razonable.
usé ExpressSCH para dibujar los esquemas y PDF Redirect para guardar en un archivo PDF. Ambas gratis.
