TIC! Un botón tiempo lapso temporizador de cámara (2 / 6 paso)

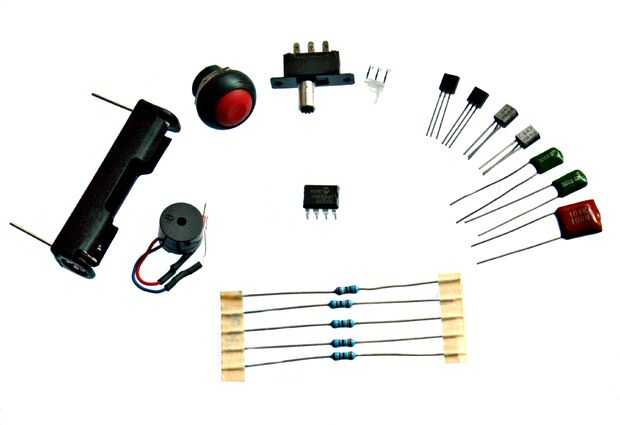

Paso 2: Lista de piezas

Proveedor australiano de nombre Descripción
U1 PIC 12F629 o 12F675 Modtronix 12F675
Q1, Q2 NPN transistor de propósito general (BC548, 2N2222 etc.) Jaycar Cat No ZD2298
Q3, Q4 N baja potencia FET (2N7000 etc.) Jaycar Cat No ZT2400
D1, D2 rojo/verde LED bicolor (o LEDs individuales) Jaycar Cat No ZD0250
C1, C2 22 del condensador de poliester ηF Jaycar Cat No RG5085
Condensador poliester de C3 100 ηF Jaycar Cat No RG5125
R1, R2 1,2 kΩ resistor de 1/4 watt
R3, R4 56 kΩ resistor de 1/4 watt
R5, R9, R10, R11 120 resistencia de 1/4 watt Ω
R6, R12 27 kΩ resistor de 1/4 watt
Resistencia de 2.2 R7 kΩ 1/4 watt
Resistencia de 3.3 R8 kΩ 1/4 watt
PZ1 Piezo altavoz eléctrico (no un zumbador) Jaycar Cat No AB3440
Pulsador SW1 SPST Jaycar Cat No SP0657
Interruptor de palanca o regulador de SW2 SPST
BAT3 BAT1, BAT2, 1, 5V AA o AAA y los titulares
conector de audio estéreo de 2,5 mm Jaycar Cat No PP0103

otros
hardware, cables, caja, cable de audio estéreo, usted sabe el tipo de cosas!
