Paso 5: Soldadura todo juntos
Esto es donde las cosas se ponen interesantes! Comenzaremos por hacer una réplica de arduino muy simple, un módulo LCD con cables y un módulo con los interruptores. Luego se soldar todo junto en el final. Basé mi diseño en este instructables sobre cómo hacer un "en una placa Arduino":
No dude en utilizar este instructables para obtener una explicación más detallada sobre cómo todo encaja. La imagen en el paso 3 es especialmente útil. Me decidí a hacerlo como un protoboard y tienen un "rail" para poder (+ ve) y y un carril de tierra (-ve). Lo hice así para que sea más fácil de entender y ver todas las conexiones individuales.
Por favor consulte las imágenes arriba para aclarara todas las conexiones.

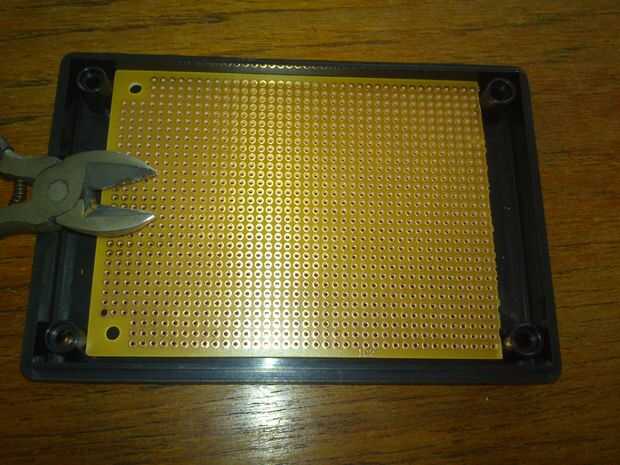

Ajustar el tamaño de la placa de prototipado
Tuve que cortar un poco de la Junta de creación de prototipos para hacerlo caber en la caja. Inicialmente quería a tornillo en la parte inferior de mi caja de plástico, pero terminé usando el pegamento en su lugar. Es por ello que usted podría notar 4 marcas negras en el tablero, estos estaban destinados a me avisan donde va los tornillos.

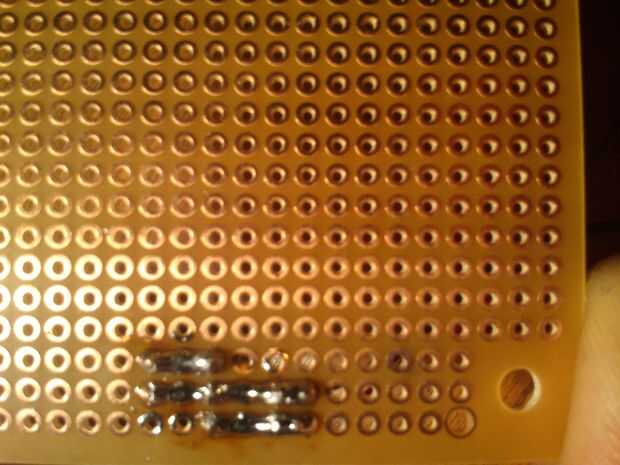

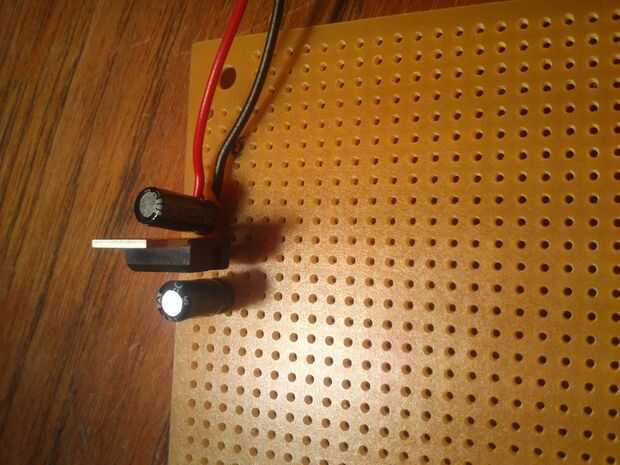

Conexiones de alimentación

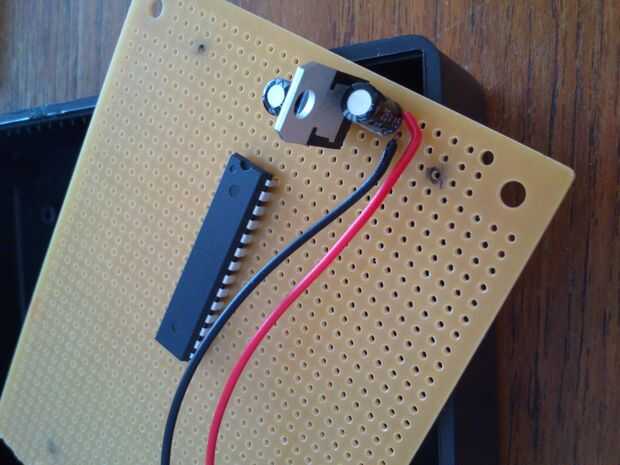

Nuestro primer paso es regular nuestra alimentación a un 5V constante que se necesita para el ATmega328, porque estamos utilizando una batería de 9V a cargo este proyecto. Empezar por el final de su conector de alimentación a la Junta de soldadura. Es muy probable que el cable rojo es el poder y el negro es tierra.
Luego necesitas agregar un capacitor de desacoplamiento de 10uF a través de los pernos. Es importante que coloque el lado negativo del condensador a tierra y positivo al poder. El pasador del lado negativo se indica con una raya blanca o un signo de – ve.
Ahora agregar el regulador de tensión. Asegúrese de que la tensión se conecta a la entrada y GND a tierra. Por favor revise la hoja de datos para asegurarse de que pines es GND de entrada-salida. Ahora Conecte el otro capacitor de 10uF a GND y salida. Una vez más, asegúrese de que el pin negativo va a tierra y positivo a la salida.
Añadir el microcontrolador

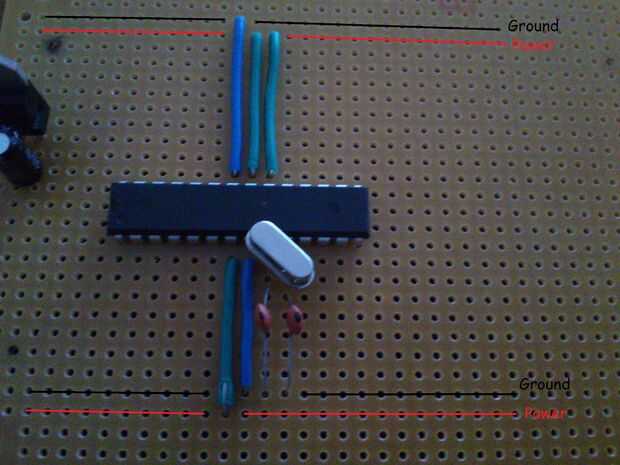

Hasta ahora, bien. Siguiente paso es agregar el ATmega328 a la Junta. Lugar con el punto muesca/pin 1 en la dirección de las conexiones de alimentación.
Ahora conecte Pin 7 al poder y 8 Pin a tierra. Soldadura en 2 filas diferentes y serán los marcadores para que filas son energía y que son tierra. Se refieren a mi imagen de aclaración.

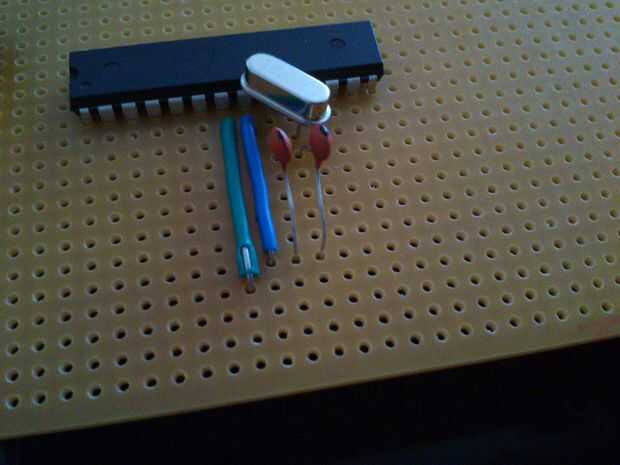

A continuación que desea agregar el cristal entre el Pin 9 y el Pin 10 y agregar 2 condensadores de 22pF entre cada pata del cristal y el suelo.
Entonces seguir adelante y añadir un cable entre Pin 20 y 21 a la energía y un cable entre Pin 22 y la tierra. Estos pernos están en el lado opuesto y tiene sentido mantenerlos allí. De esa manera llegamos a otro carril de + ve y – ve en el lado opuesto.
Por último añadir una resistencia de Ohm 10 de k entre el Pin 1 y poder. Esto no es en mis imágenes porque he añadido en un momento posterior, pero seguir adelante y hacerlo ahora, así que no olvides. Eso es todo! Hemos creado nuestra propia réplica simple de Arduino.
Agregar el CC3000

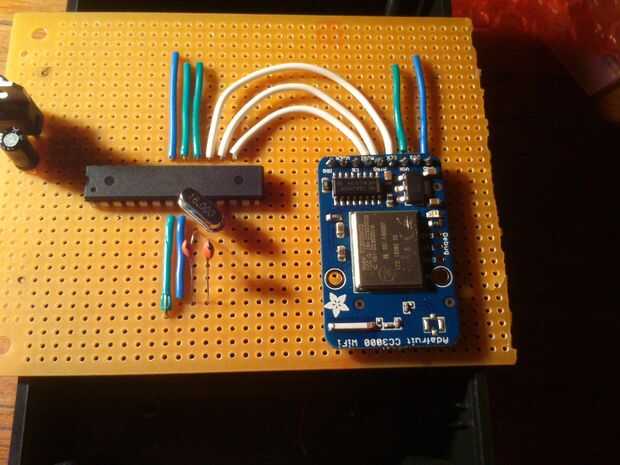

Ahora es el momento para fijar la CC3000. Decidí soldar directamente a la tarjeta de prototipos, pero eres libre de hacer alteraciones aquí si quieres quitarlo fácilmente en un punto posterior en el tiempo. Una vez que ha soldado a la placa, es tiempo para hacer las conexiones necesarias.
Siga este esquema para ver que pines en el CC3000 va donde:
- IRQ -> ATmega Pin 6
- VBEN -> ATmega Pin 11
- CS -> pines del ATmega 16
- MOSI -> ATmega Pin 17
- MISO -> ATmega Pin 18
- CLK -> perno de ATmega 19
- Vin ->
- GND - > tierra

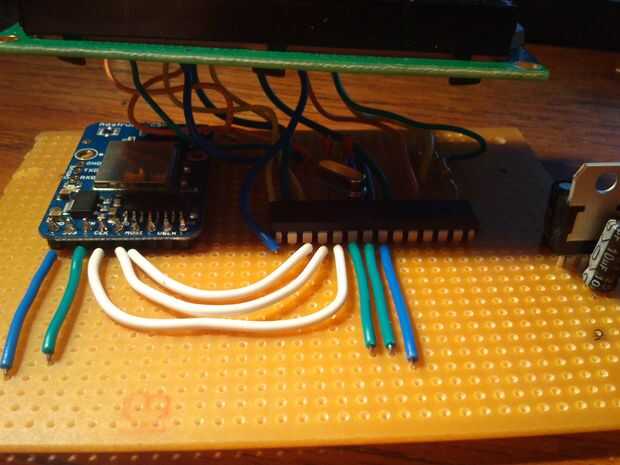

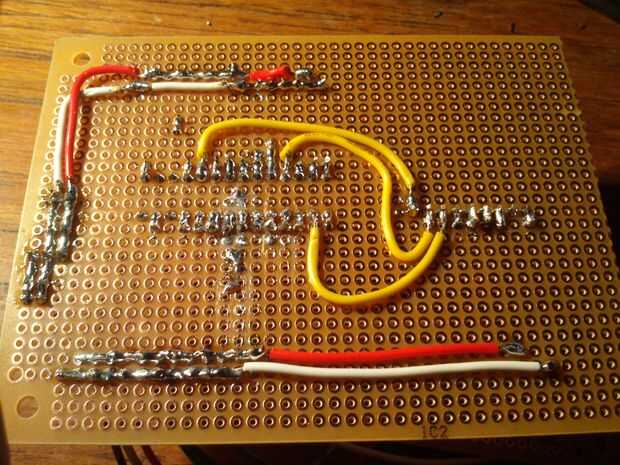

Hice los 3 primeros de las conexiones en la parte inferior de la Junta en su lugar, pero podrás verlos en una imagen posterior si se desplaza hacia abajo. Usted será capaz de reconocerlos cables amarillos que utiliza.

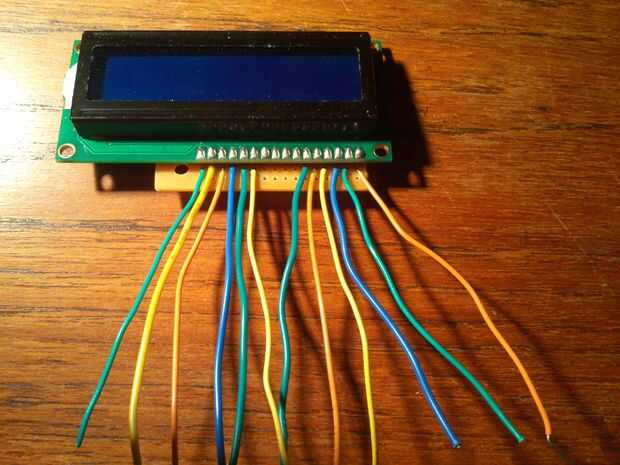

Módulo del LCD y módulo de interruptor con cables

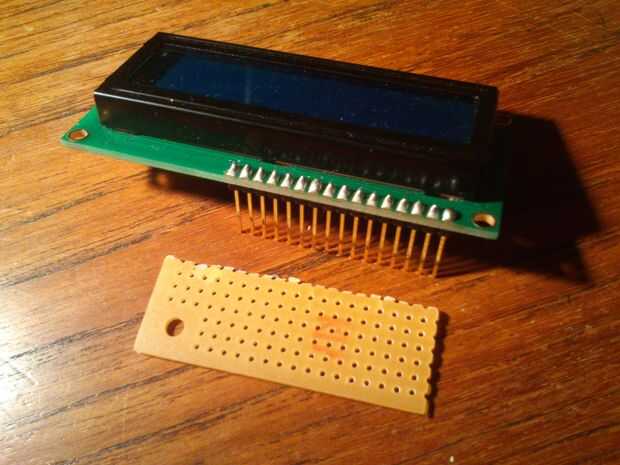

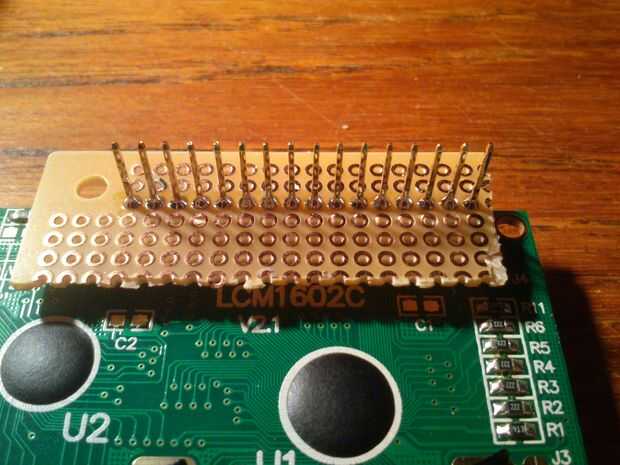

Corte un pedazo pequeño de una nueva placa de prototipado para conectar los cables. Alternativamente puede conectarlos directamente a la pantalla LCD, si el tuyo no llegó previamente soldado con encabezados de pin. Usé una pantalla mayor que ya era soldada en pines.

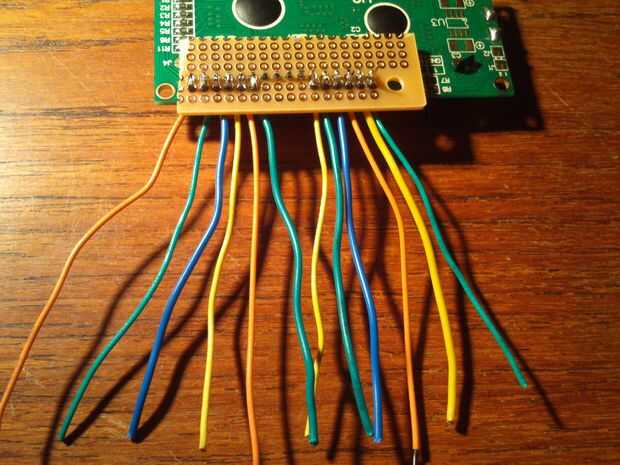

El LCD a la placa de prototipado pequeño, la soldadura y añadir cables al lado de los primeros 6 pernos y durar 6 pines.
(Respectivamente pin: 1, 2, 3, 4, 5, 6, 11, 12, 13, 14, 15, 16)
Y hacer las conexiones necesarias.

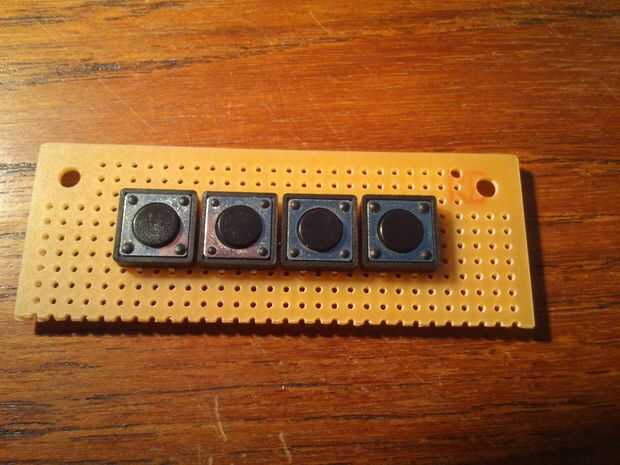

Ahora seguir adelante y hacer lo mismo con sus interruptores y botones. Añadir un hilo a 3 de las piernas para cada botón.

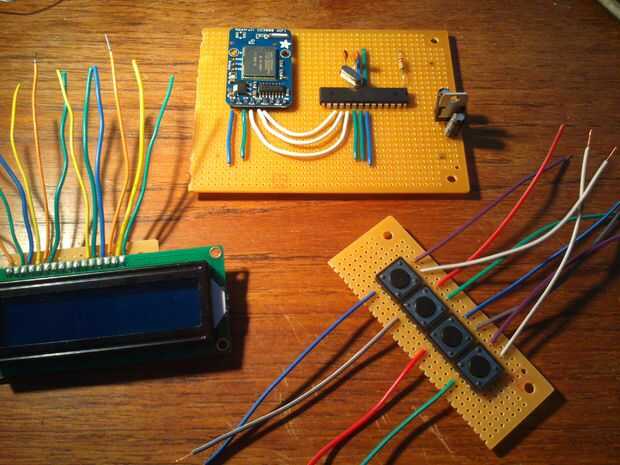

Montaje de las piezas

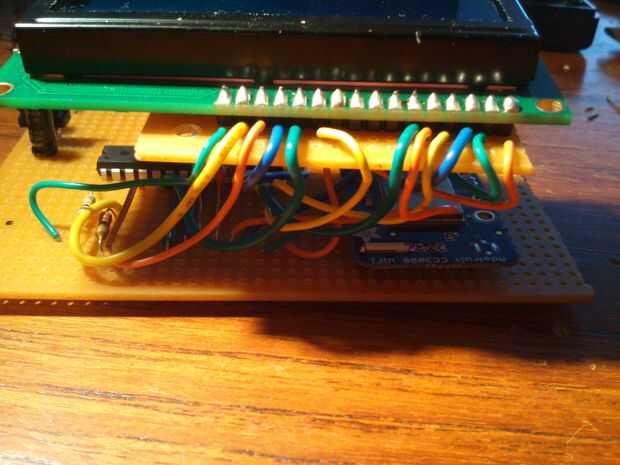

Se trata de la etapa interesante donde nos encajan todo muy bien, y se hará casi. En este punto tenemos 3 objetos "grandes" - nuestros interruptores, nuestro LCD y la placa principal. Así que vamos seguir con él y empieza con la pantalla.
Es un poco difícil ver las conexiones en la imagen, viendo como mis cables son una verdadera mess(!), pero voy a describir las conexiones aquí. Utilizar el mismo orden como en el ejemplo de la protoboard – de bottom(1) a top(16):
- LCD 1 -> tierra
- Pantalla LCD 2 ->
- LCD 3 -> tierra (o usted puede Agregar un potenciómetro, que se conecta a la alimentación y tierra. Esto es modificar el contraste de la pantalla. Sin embargo obtuve el mejor resultado de conectar directamente a tierra.)
- LCD 4 -> ATmega perno 14
- LCD 5 -> tierra
- Pantalla LCD 6 -> ATmega Pin 13
- LCD 11 -> ATmega Pin 12
- LCD 12 -> ATmega Pin 6
- LCD 13 -> ATmega Pin 15
- LCD 14 -> ATmega Pin 4
- LCD 15 -> a través de una resistencia de 220 Ohm
- LCD 16 -> tierra

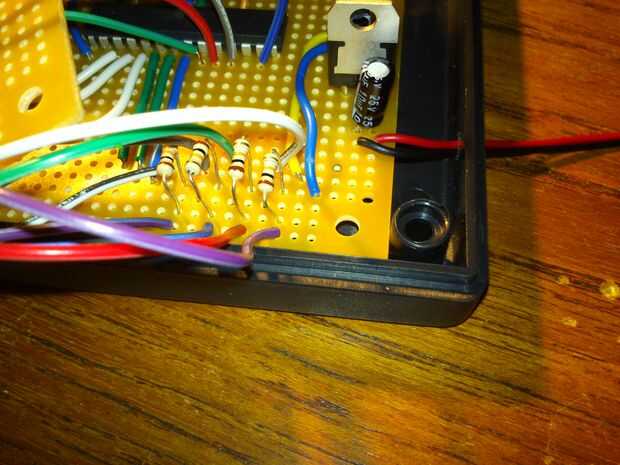

Por último añadir el "módulo de interruptor". El lado con sólo 4 cables va a los pines analógicos en el Arduino. Yo A0, A1, A2, A4 y resultará en pines 23, 24, 25 y 27 en el ATmega328. Los 4 cables enfrente de los que va al ATmega deben ir a tierra a través de una 10k resistencia de Ohm. El resto va a poder.
En este punto resulta obvio que he tenido que desoldar mi cable de alimentación y ajuste a través del agujero antes de continuar.
Terminar las conexiones de alimentación
Ahora seguir adelante y soldar todo en la parte posterior Junta y el + ve y – ve tren que mencioné antes. Esperé hasta el final para guardar los cables para poder usar soldadura para tanto como sea posible. Como se puede ver en mis imágenes, mi trabajo de soldadura es horrible por lo menos, y espero que va a hacer un mejor trabajo. Sin embargo, había no perder conexiones o cortocircuitos, así que lo hará bastante bien.

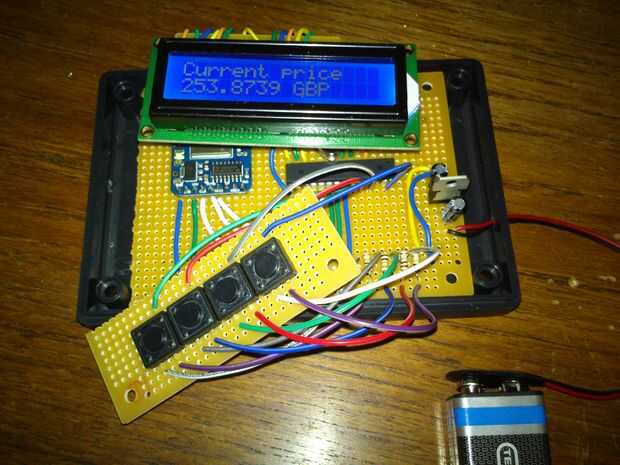

Este es el nervio que arruinar el momento! Cruzar los dedos, ora a tu Dios y hacer lo necesario antes de colocar la batería. Si la pantalla se ilumina, ciertamente estás en el camino correcto. Compruebe que el breakout CC3000 LED es en así. ¿Sí? Hasta ahora, bien. Ahora sólo esperar y ver si obtiene el precio. Una vez, seguir adelante y probar cada uno de los botones para confirmar que están trabajando. Si algo no funciona que debe, seguir adelante y comprobar el cableado. De lo contrario seguir adelante y pasar al último paso.
