Paso 7: La Plaza

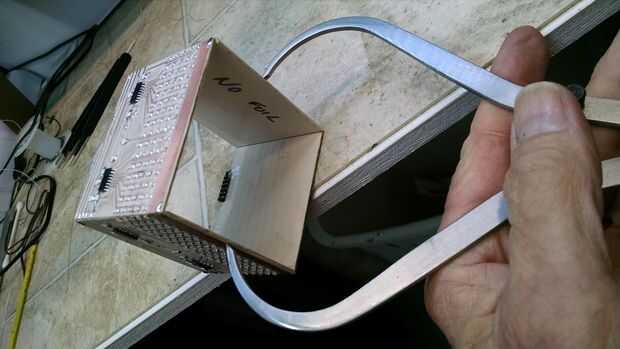

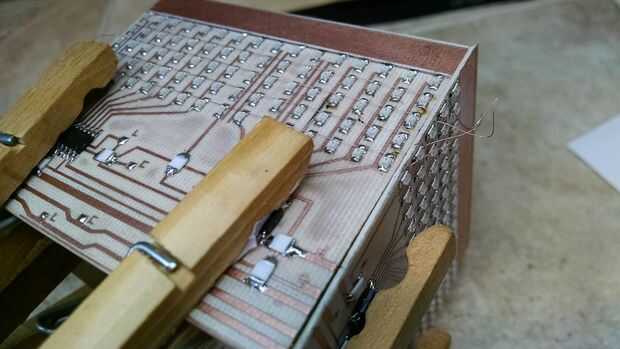

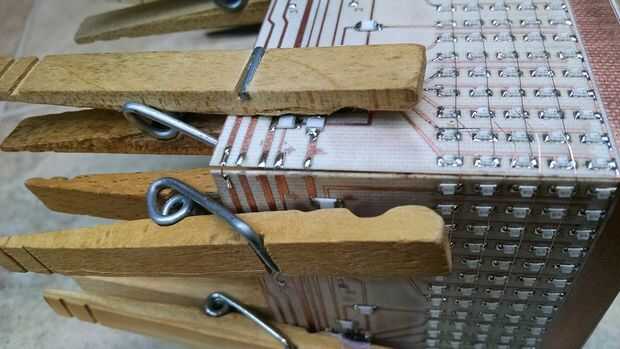

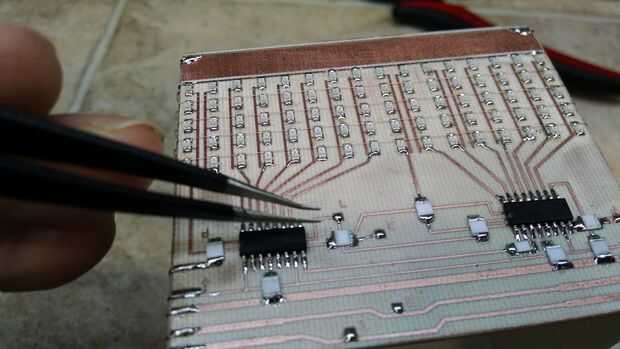

Ahora pongo el PCboards con acero del ángulo y

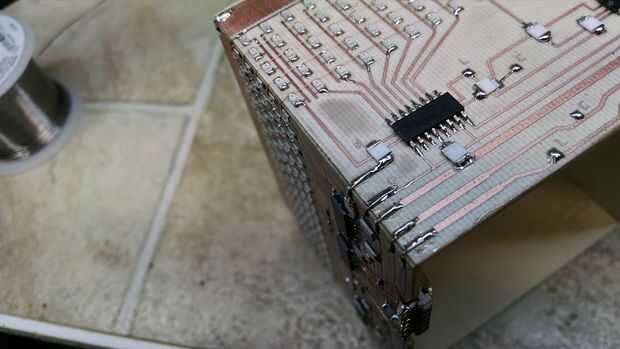

alfileres de la ropa. Soldadura de las tapas con trenzado de calibre 22
cable del cable de ac de media. Un lado y posición de la soldadura
los bordes... Tire hacia abajo y el otro lado de la soldadura. Entonces
la parte inferior de la misma esquina. Hacer sólo el superior + inferior
en el cubo entero. El alambre le dará un poco de
ajustes menores. A continuación, ejecuta el papel principal en la soldadura el
parte inferior. Cubo es un poco duro pero está todavía suelto.

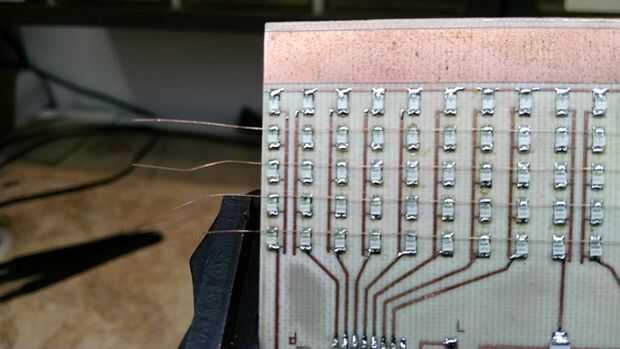

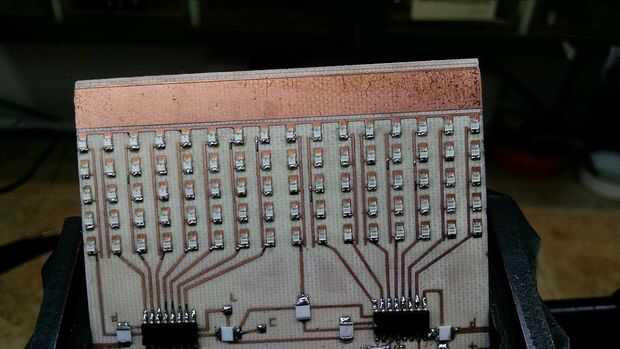

Último suelde los alambres finos de la 4 fila y añadir un quinto cable

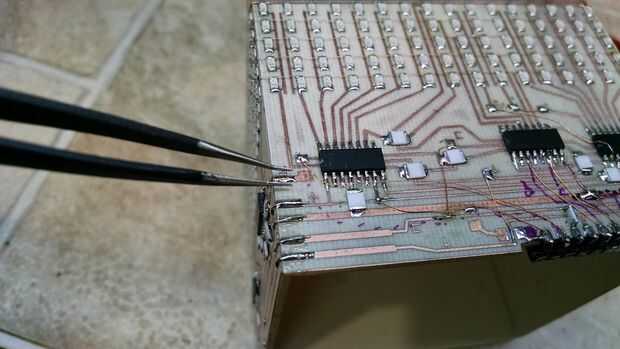

a la fila superior. Ultima soldadura de los puentes de alambre.
De esos puentes necesita cable aislado.
los detalles son...
Jack es 1-2-3-4-5-6-7 1 = 7 Vcc = neg
en el corredor de PC.
saltar C C L-L D-jack2 jack1-Vcc
btm3 jack5 fila ic jack6-btm6 fila ic || -||
||| -btm2 col2 ic
cables de 8 y 5 en la inferior cada esquina y 6 en la parte superior...
1-tapa cobre led de 5 filas
en otros 3 salto PC C C L-L
y 5 esquinas inferiores y 6 esquinas superiores
Si todo se ve bien que GOOP (E6000) dentro las esquinas.
Utilice un destornillador plano y llenar los vacíos.
Manténgase erguido y coloque sobre papel de cera. Este pegamento
es lo mejor siempre. Mezcle el epoxy, pegamento,
silicón, pistola de pegamento caliente y elemers. REALMENTE, esto
es el gran pegamento.
Deje que seque durante la noche.
Hacer otro mini-pro conectar para ver si todos
LED enciende y moverse correctamente.
Debo haber pongo a dormir ahora...
Mis pasos son en la parte 2 y hablo
sobre el sensor de temperatura. Lo que el
teclado y características control remotos IR. Consejos sobre
construcción de la caja. Casting de Sillicon
de mármol como tapa. Colada epoxi de leds
en el caso. Y problemas de pantalla
problemas.
