Tiempo lapso intervalómetro para cámaras SLR con temporizador 555 IC (4 / 5 paso)

Paso 4: Versión Final

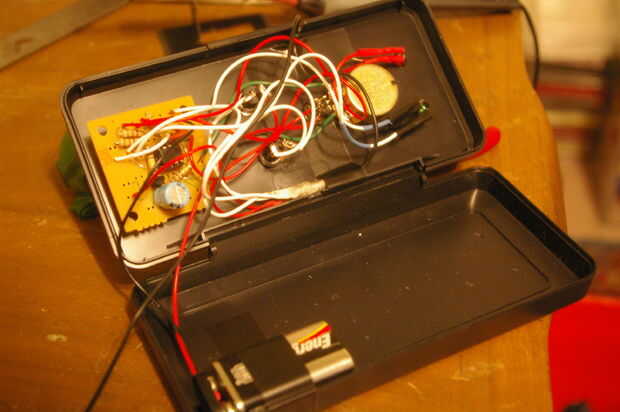

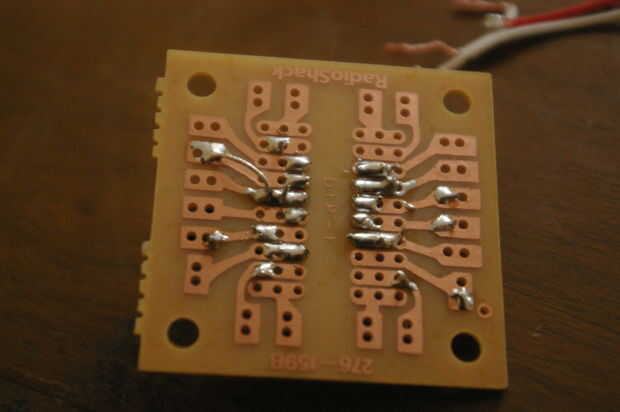

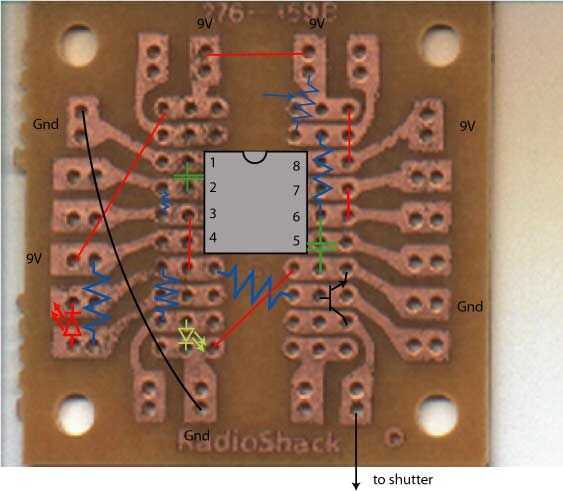

Aquí haces el intervalómetro impresionante portátil . El radioshack IC es perfecto porque ya ha espaciadas para un IC y tiene un montón de puntos de soldadura de cobre. He incluido un plan de ajuste el esquema a esta placa particular. Conecte el 9V un terreno en cualquier lugar que son marcados.
Los botones se unen el obturador y para algunas funciones de agregado.
Entonces usted necesita perforar algunos agujeros, soldar algunos cables, y cerrar para arriba firmemente.

Más fácil dicho y hecho lo sé, así que aquí están algunos consejos:

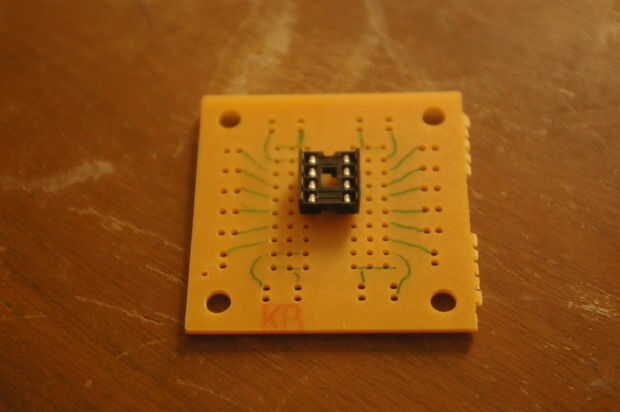

Dibujar líneas en la cara no cobre de la placa para que pueda conectar fácilmente las cosas correctamente
Coloque los componentes en el lado de cobre no por lo que sus conductores serán fáciles de soldar.
Asegúrese de que todo encaja antes del taladro y alambre para arriba.
Un nudo en el cable del auricular por lo que puede mantenerlo anclado dentro de su caja.
Tubo del encogimiento del uso o cinta sobre los alambres expuestos
Uso como poco de alambre dentro de como usted puede estar parado. Obtiene real hacinado en allí.
