Tiempo lapso intervalometro para Canon cámaras (no calculadora de programación o gráfica necesitada) (3 / 5 paso)

Paso 3: construcción

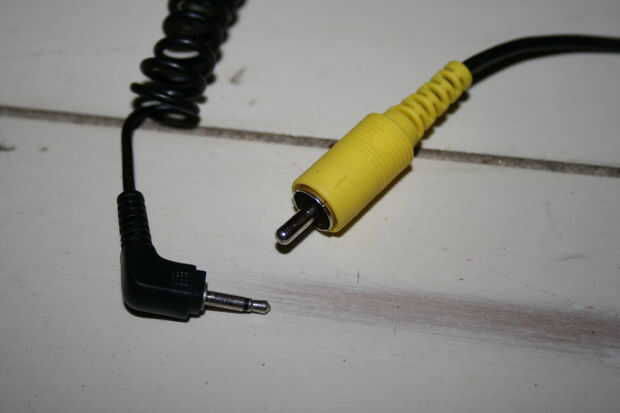

Aquí puedes ver mi conexión se hace con un TS enchufe. La manga debe conectarse a tierra. Si tienes un enchufe TRS que puede o bien deje el anillo desconectado o corta el anillo de tierra. Un enchufe de TS o cortocircuitos en el anillo de la tierra tienen la ventaja de que deja la cámara en el modo presionado a medias, donde se centran y se preparan para tomar un tiro. Cuando presionado a medias, la cámara permanecerá encendida, incluso para muy largos intervalos de tiempo. La desventaja es que a veces se mantienen tratando de autoenfoque, ejecutando la batería muerta muy rápidamente (adaptador de CA ' ible próximamente), especialmente si el flash está encendido. Enfoque manual es la solución más fácil, pero usted puede hacer un circuito que conecta el anillo periódicamente si quieres.

He elegido usar un conector RCA en el otro extremo de mi cable, permitiendo el uso de un interruptor manual (esto es una gran manera de reducir al mínimo la vibración en un largo alcance con una velocidad de obturación lenta) o el intervalómetro o tal vez un disparo activado por sonido o luz en un futuro circuito.

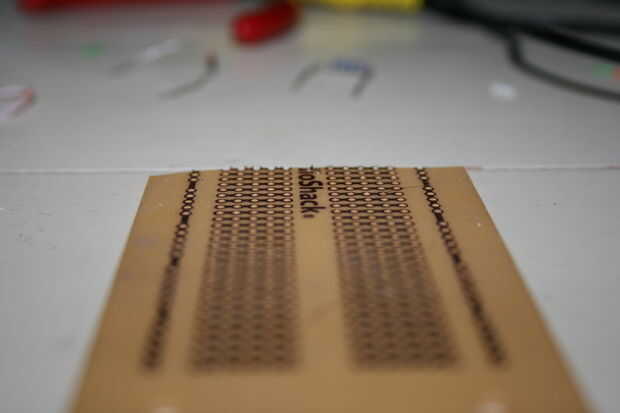

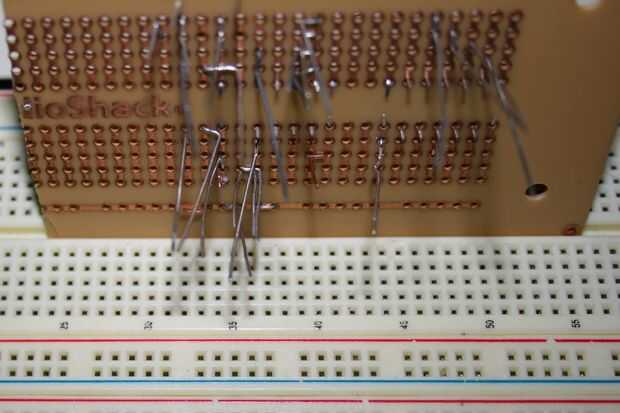

Use cualquier método de construcción que prefiere. Si usted no está preocupado de fealdad, puede tomar una página de mi libro e ir a todos Rambo con la pistola de pegamento caliente.

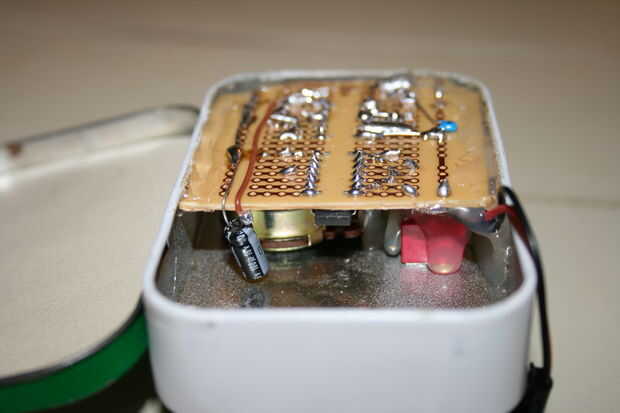

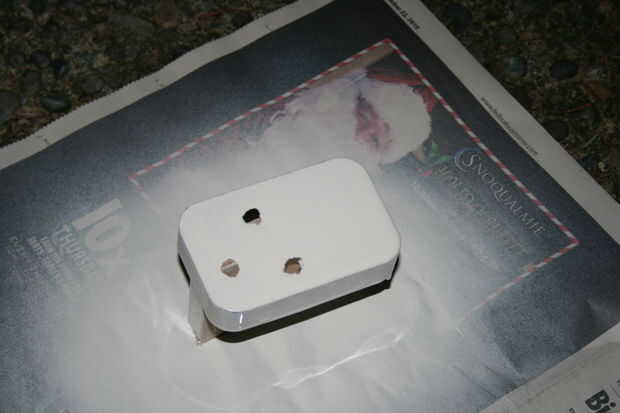

Para mí, una lata Altoids (menta verde) apenas cabe todas las tripas del circuito con espacio para una batería de 9v. Su kilometraje puede variar.

Tan pronto como tuve las agallas en el caso, mi circuito empezó afinando. Agregar un cap en paralelo con C2 para hacerla accionar confiablemente. El esquema refleja este cambio. También, el último cuarto de giro de la olla estaba en corto, limitando mi circuito a 40 seg/min. Sospecho que esto es porque es un registro barato de forma cónica. Se ha añadido un cap extra en paralelo con C1 para tratar de compensar.
