Paso 1: Hardware del microcontrolador

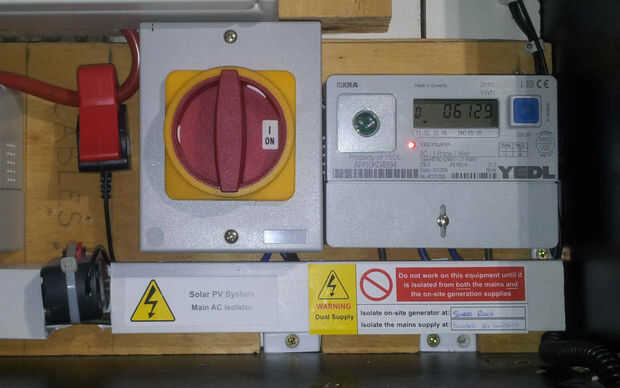

La parte difícil de este proyecto es determinar la cantidad de excedentes de energía generada. Esto es donde un microcontrolador entra en su el propios. Con los sensores de corriente, uno en el cable solar de PV y uno en el cable de alimentación casa distribución Junta, la diferencia entre la potencia y la potencia generada se pueden calcular.

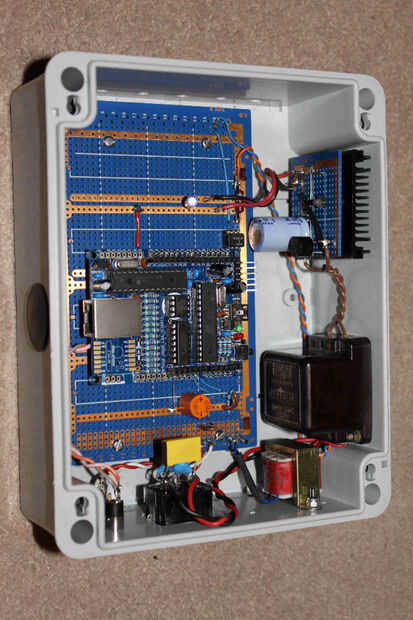

Las señales de estos sensores son alimentadas en un Arduino / Nanode micro controlador donde estos valores pueden ser analizados y evaluados. Los resultados de estos resultados procesados luego pueden utilizarse para cargar baterías o calentar agua etc..
Micro controladores tienen salidas y entradas analógicas y digitales. Los sensores de los corriente de entrada de sus señales a través de entradas analógicas. Si los excedentes de energía debe ser utilizado para calentamiento de agua, un análogo de salida utilizando modulación de anchura de pulso se utiliza para accionar un interruptor de estado sólido que luego alimenta un calentador de inmersión estándar. Si la energía de exceso debe ser usado almacenamiento batería de fo, salidas digitales pueden utilizarse para cargadores de batería de alimentación mediante un interruptor de estado sólido.
El software utilizado para el control de los reguladores micro está escrito en código C. El código de control está escrito en Arduino IDE (entorno de desarrollo integrado). Se realiza la conexión entre el microcontrolador y la computadora programación por la interfase serial.
Los bocetos de Arduino que usa pueden descargarse aquí:
