Paso 1: Hardware
El proyecto utiliza un microcontrolador ByPic, una pantalla LCD y un ESP8226. El ByPic fue elegido porque el programa puede ser fácilmente modificado por el usuario (que requiere sin herramientas del especialista). El objetivo de este proyecto es que se ejecutará independientemente de una PC, que sólo necesitan una fuente de alimentación.
Para completar este proyecto tendrá que ser capaz de soldar, hay bastantes cables en la parte posterior el BP1
Lista de piezas
Usted puede conseguir las piezas por separado o para mayor comodidad he puesto un kit de piezas juntas. Para completar el kit son necesarios ciertos conocimientos de soldaduras. El kit consta de:
- BP1 con USB
- pantalla de LCD 16 x 2
- ESP8266
- 1 x 16 manera perno cabeza para el LCD
- toma forma de 1 x 16, 2 x 4 zócalos de manera
- condensador de 1000uF
- Condensador de ajuste
- Algunos hilos para hacer las conexiones

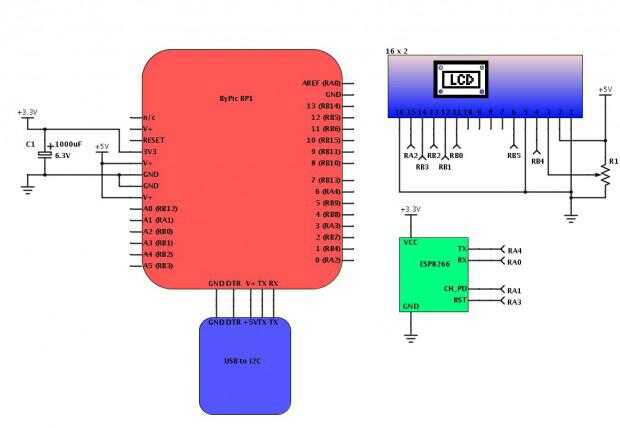

Diagrama del circuito, haz clic para agrandar

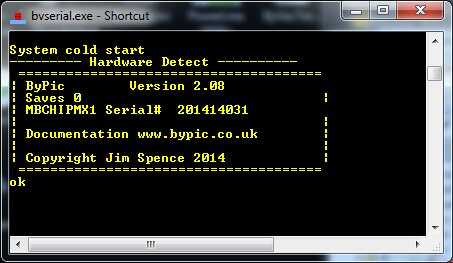

Paso 1: La primera cosa a hacer es construir el BP1, completo detallado las instrucciones están aquí, haga clic en el enlace de detalles constructivos. También es importante que una vez construido lo Asegúrese de que funciona correctamente antes de proceder. Usted debe ser capaz de obtener la muestra en pantalla. La pantalla que aparece es parte de la ByPic IDE que se recomienda pero cualquier emulador de terminal trabajará y muestran este signo en la pantalla.
Asegúrese de que tener algo como esto antes de continuar. Detalles de la terminal de la serie a usar (IDE) están en el link de las instrucciones.

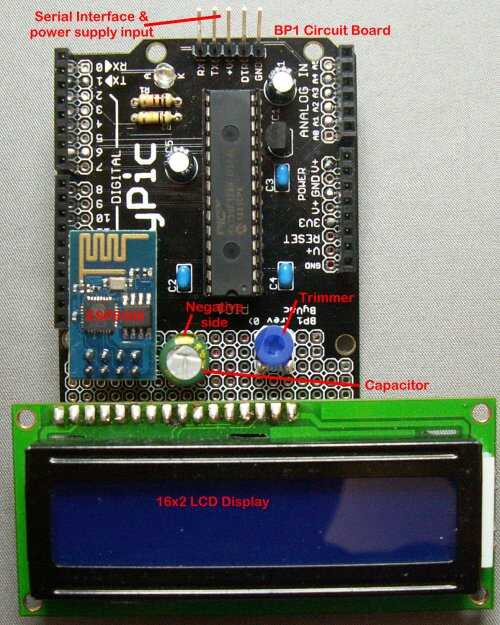

Este es el proyecto terminado, lado superior.

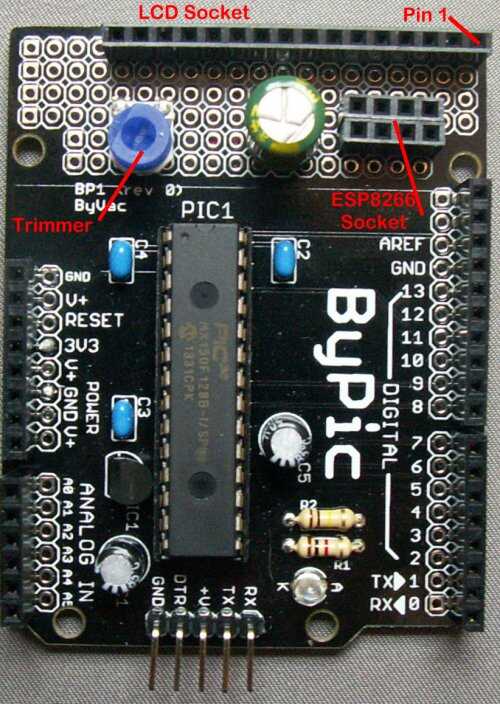

Paso 2: todas las tomas en lugar de la soldadura, los 2 de 1 x 4 zócalos se sueldan al lado del otro para formar un zócalo de 2 x 4 para el ESP8266, el barbero y el condensador de la soldadura.

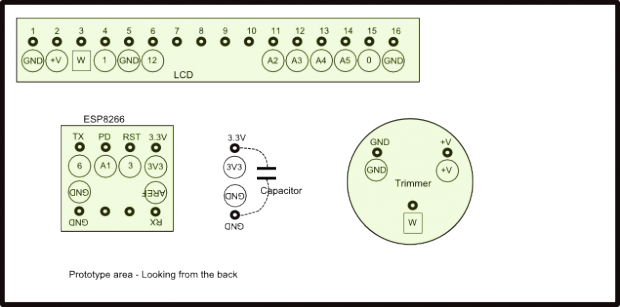

Se trata de la parte posterior de la zona de prototipo, para facilitar un poco las cosas, los valores en los círculos se refieren a las marcas en la placa de BP1. Tan por ejemplo pin 4 de la pantalla LCD a la toma marcada 1 en la placa BP1 y pin 12 del LCD irá a la toma marcada A2 en el PCB de BP1. Esto es mirando la parte inferior y así se puede ver que todo se invierte.
Todo lo que necesitas hacer es las teclas marcadas con un círculo en el nombre de la marca en el PCB. Las pastillas junto a las tomas principales en la placa están conectadas a las tomas y así estos agujeros pueden ser utilizados como se muestra.
¿Puede ser mejor tomar unos cables para plataformas, la parte trasera no será tan llena de gente?

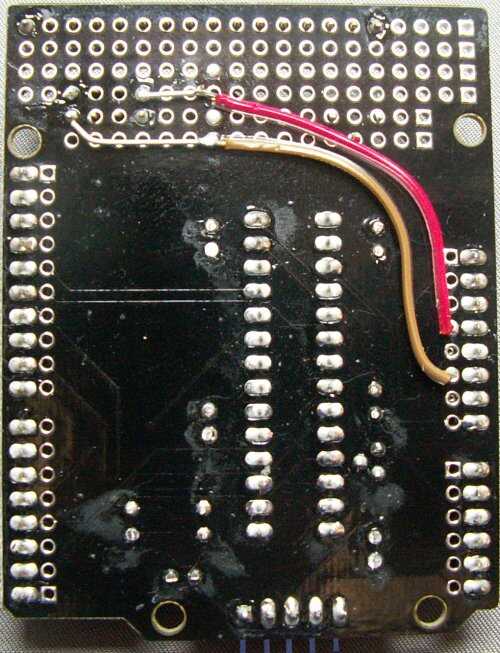

A partir de la energía (Nota los agujeros [almohadillas]) junto a la toma de corriente está conectado a la toma.
Paso 3: Inicio de cableado de la alimentación, el condensador es en mi caso directamente a la ESP8266, esto es solo por conveniencia ya que es a su lado. Asegúrese de que el capacitor es la manera correcta ronda!

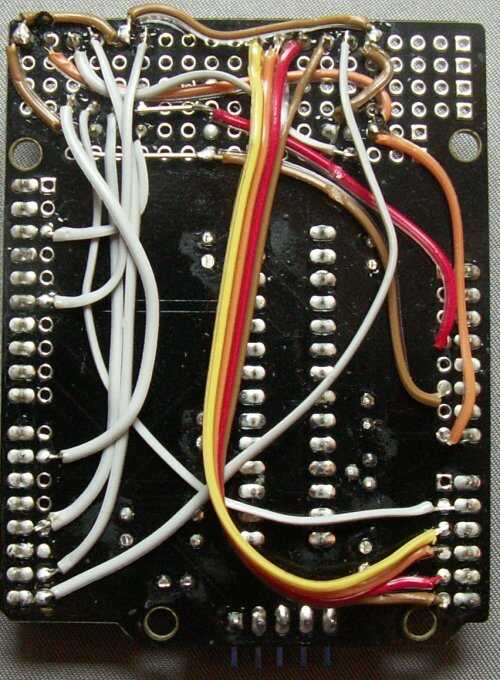

Paso 4: El resto de las líneas de alambre.
Hay bastantes cables más incómodos para la soldadura en lugar tan antes de insertar el ESP8266 y LCD en sus zócalos, enciende el tablero y comprobar que hay 5V en el LCD y 3, 3V en la ESP8266. Si no tienes un metro entonces comprobar el cableado, probablemente será un error.
Paso 5: El pinhead de 16 maneras a la pantalla de soldadura que empujará del abeto en la toma de
