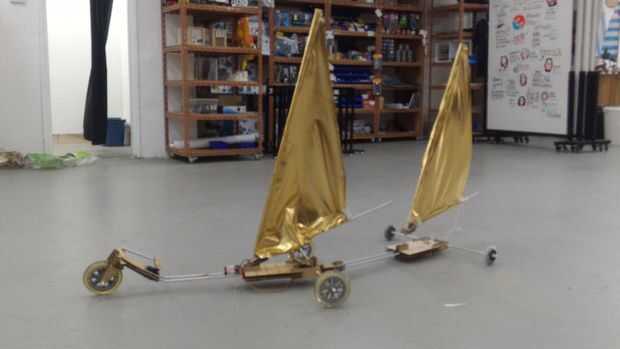

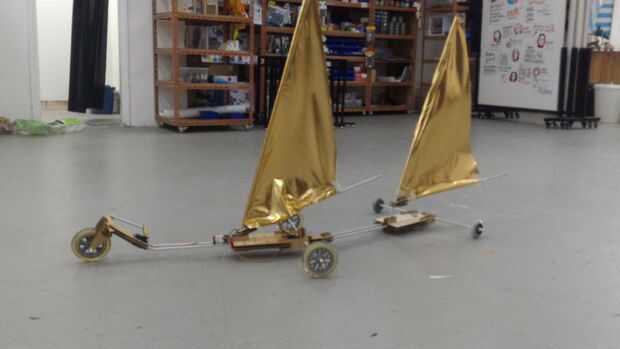

Paso 6: Prototipo mejorado
Decidimos actuar sobre los problemas con el modelo anterior. Por lo tanto, rediseñamos algunos elementos de nuestro vehículo anterior para producir una actualización ligeramente modificada.
Los cambios realizados en:
-Los archivos de la corte de láser han sido rediseñados para que la electrónica puede integrarse con el chasis del vehículo. Además hemos cambiado el plano de barrido para el servo trasero incluyendo una cavidad para ella sentarse en.
-El modelo anterior tenía ruedas pequeñas que tienen grietas y desviaciones en la superficie de prueba. Por lo tanto decidimos hacer la nueva versión con ruedas más grandes. El radio de las ruedas nueva usada era 70 milímetros que fue casi el doble de la altura de las ruedas anteriores. El eje trasero podría seguir siendo la misma, pero la horquilla rueda delantera tuvo que ser alargada para permitir espacio adicional para la rueda más grande. Esto fue lograda por un simple cambio en el láser cortar archivos.
-La vela se hizo más largo, lo hicimos mediante dos longitudes de 600mm de varilla de aluminio en lugar de la varilla de aluminio de 600 mm usada anteriormente. Tuvimos que rehacer una vela fuera de la tela que podría adaptarse a estas dimensiones mejor.
-El metal estaba doblado mediante un tornillo de banco. Nos asegura dos barras de aluminio idénticos paralelos en un vicio, luego aplicamos una fuerza a las partes adyacentes de las varillas creando una curva más precisa y reducir la diferencia en la forma de las dos varillas.
-Así como integrar los servos en las placas base, construimos una caja que se hundiría en la placa base que albergaría a algunos de los componentes electrónicos. Esto mantendría la electrónica perfectamente en un solo lugar, así como proporcionar cierta protección contra los elementos.
-Para dar más fuerza en el mástil, agregamos pedazos de cadena entre la parte superior del mástil y los extremos de los ejes de rueda.
-Queríamos hacer el diseño más plegables y fáciles de transportar. Por lo tanto sustituimos el eje de la rueda de 8mm en la parte posterior con una varilla de aluminio de diámetro 10mm que se fija en su lugar. Esto tendría dos barras de aluminio de 8mm con ruedas fijas que podrían deslizarse dentro y fuera de esta barra central. Esto permitiría sacar las ruedas hacia fuera cuando usted desea viajar con el landyacht de manera que aunque sería preservar la fuerza del vehículo.
-Para permitir a gente a la película desde un ángulo del fpv, una hendidura extra fue añadido a la pieza frontal. Esto le permitiría a un teléfono móvil en la ranura asegurada por bandas de goma, para grabar o transmitir un video fpv de su viaje.
