Paso 1: Tamaño de la bocina y generar (o pedir prestado) el archivo de CAD

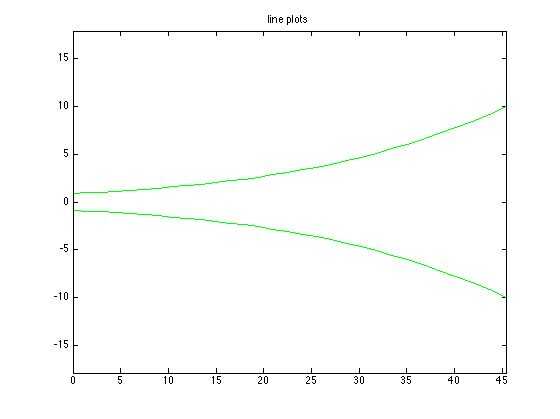

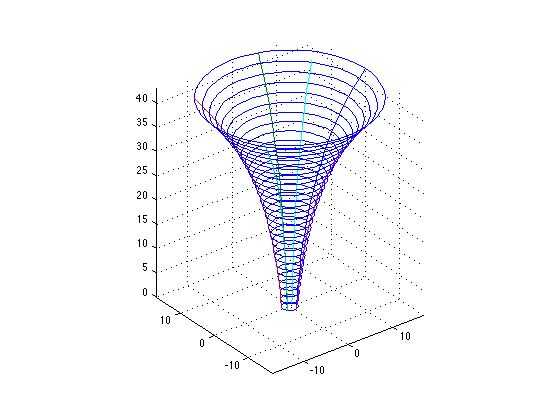

Generate_Exponential_Horn.m es un script de matlab que escribí para generar los patrones aplanados de las facetas de una bocina exponencial faceta.
Deben modificarse las siguientes variables:
numfacets % por defecto 5, el número de facetas de la bocina. el número de lados de la sección transversal poligonal
dia1% defecto 43 pulgadas, el diámetro exterior del cuerno en el extremo más ancho
dia0% predeterminado 3 pulgadas
Si no desea ejecutar o modificar el código para generar su propio. Archivos DXF, puede utilizar las que he conectado aquí. (También Vcarve. CRV y el flujo de chorro. Archivos de ORD). Estos archivos deben ser capaces de escalar en cualquier eje y aún unirse bien, demasiado. Si no es abrumadora, usted también podría mensaje me y yo podría ser capaz de ejecutar una serie de archivos para usted.
Nota: algunos post-processing de la. Fichero DXF fue útil para asegurarse de que todas las líneas están en una curva cerrada, conectada. Si hago otro cuerno próximamente que actualizaré los detalles aquí como yo actualizar mi propio recuerdo.
Un método adicional para especificar la geometría sería usar Pepakura con un modelo CAD del cuerno. Pero en mi inocencia de CAD en el punto de que esto intenté la primera vez, me pareció más fácil de escribir mi propio código de geometría en Matlab que averiguar cómo llegar de Autodesk Inventor para especificar una bocina exponencial faceta y exportar las facetas aplanadas como patrones de corte 2D.
Instructables / gente de Autodesk, le pregunté a la local pittsburgh empleados de autodesk sobre generando una bocina exponencial Facetada en Inventor entonces exportar la hoja aplanada metal facetas (como cada Techshop Pittsburgh DC y experto patrón e Inventor Instructor aquí) y todavía dibujó un completo espacio en blanco. Estaría encantado de escribir una instructable sobre ese aspecto si usted podría conseguirme empezó. Me ¿mensaje?
