TiltKey - escritura de inclinación (2 / 9 paso)

Paso 2: Alambre acelerómetro

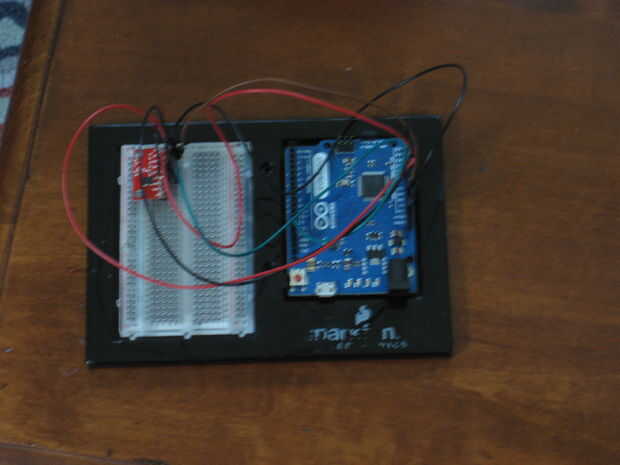

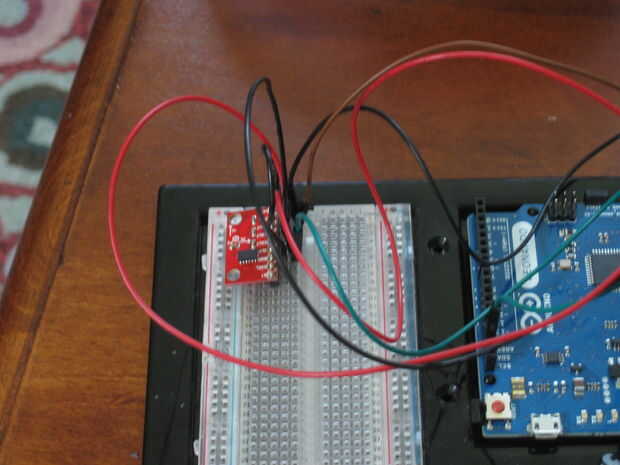

Primero debe cablear el acelerómetro. Como usted hace esto que usted debe tener en cuenta que el acelerómetro funciona con 3.3 voltios. Si intenta conectarlo hasta 5 voltios, su cara se derretirá apagado y tus ojos va a explotar.
Con esto en mente, aquí están las conexiones que usted necesita para hacer:
VCC a 3.3v.
GND a tierra.
ZOUT al pin analógico 2 en el Arduino.
YOUT al pin analógico 1 de Arduino.
XOUT al pin analógico 0 en Arduino.
SLP a 3, 3V.

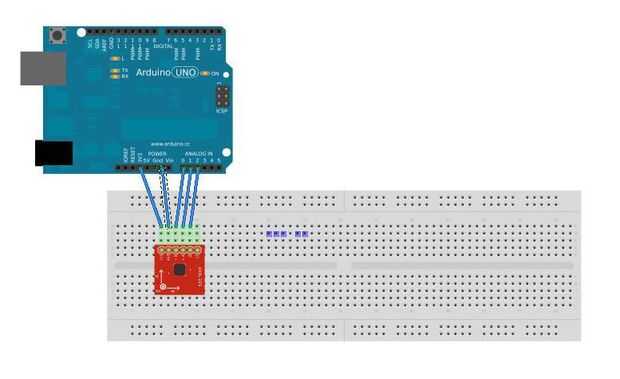

Esquema cortesía de Fritzing.
