Paso 2: La construcción
Para comenzar con poner el puente en H en el tablero de prototipo y luego conectar los pines de tierra a las barras de tierra en el tablero de prototipo. Luego conectar los pines de entrada del puente H y permiten pernos con pernos digitales de Arduino. Las clavijas de alimentación están conectadas a Vin, y finalmente las clavijas de salida de puente H están conectadas a una cabecera hembra 4 pines que se conecta el motor paso a paso a.

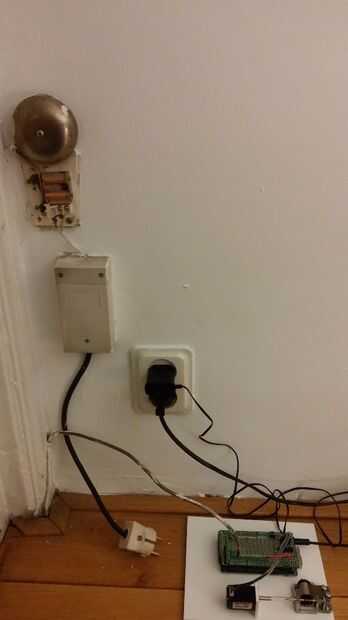

La siguiente es conectar el timbre de la puerta, usé un desplegable de 10kOhm de resistencia en el lado de la tecla y un 0.1uF entrada condensador de cerámica a debounce el botón. Sólo tiene que conectar un cable del botón de la entrada digital de resistencia/condensador/arduino y el otro cable a 5v. Cuando se presiona el botón la entrada digital se vaya de bajo a alto. También se utiliza una entrada digital que es capaz de provocar una interrupción para no tener que leer constantemente el estado de la entrada.
Con toda la electrónica cuidada, necesitaba algo para amplificar el sonido y también servir como una montura para todo, me decidí a usar Formulor para tener un pequeño pedazo de plástico con agujeros para la caja de música y arduino de montaje de corte láser. Utiliza inkscape para el diseño de la plástica y envió. Luego 2 semanas más tarde tenía el plástico en la mano. También les tuve laser corte un montaje del motor y una ranura pequeña a Deslice el montaje del motor en. Sólo utilicé algunos epoxy para garantizar el montaje del motor en el lugar y algunos claros de tubería plástica para acoplar el motor a la caja de música.
Todo el código fuente puede encontrarse en github.
