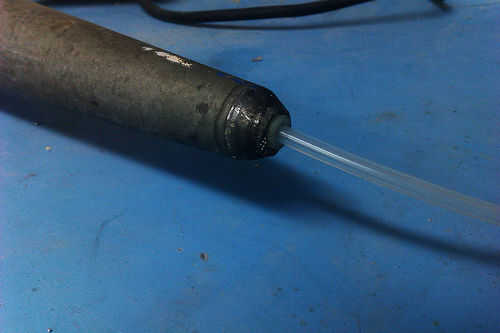

He probado usando un compresor de coche para soplar el tubo, pero hizo una raqueta y destruido el sonido que quería. Pregunté en instructables y alguien sugirió usar un plumero de aire (una lata de aire comprimido básicamente). Compré uno y me funciono! Añade su propio sabor siseante el sonido pero en el buen sentido. Te subo una muestra de calidad cuando llego uno.
Era la primera vez que me he hecho una pregunta en instructables y estoy agradecido por las respuestas! Gracias a todos!
Al principio buscaba un solenoide, pero no podría encontrar uno así que usé un servo. Quería un solenoide porque quería un circuito simple (soy vago!) Usando un servo me da un mejor control pero tuve que usar un microprocesador para hacerlo.

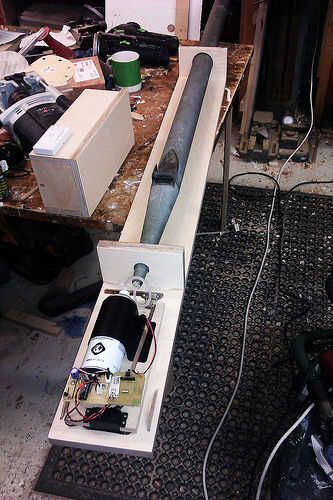

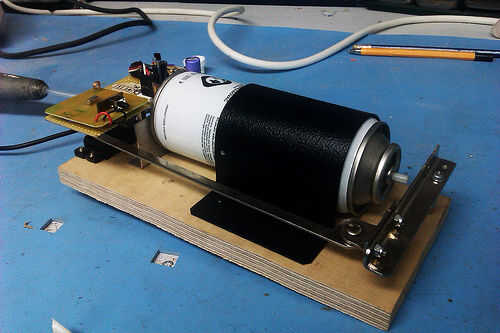

Yo se burló de un marco de la can, el servo, una palanca para la ventaja mecánica (la boquilla puede toma un poco de presión al presionar. Por cierto este marco funcionaría para lo que es necesario rociar con un spray de pintura! A la HEKTOR!). Trabajé hasta un montaje básico y había probado diferentes cosas hasta que tuviera algo fiable y tan pequeño como sea posible fácilmente. La configuración en el video es esta versión. Las fotos muestran la versión acabada.
Quería wireless, así que fui a una tienda de libra y compró un timbre inalámbrico £6. No es muy bueno para sostenibilidad lo sé pero quería rápido y no quiero tener que hacer que el botón también! Crackearlo abierto y con un ámbito encontré el pin que controla el bit musical (el musical es un PCB separado soldado en la placa del receptor inalámbrico). Simplemente soldar un alambre en la que y pruebas pude recogerlo con un Arduino - sin problemas! Mirando hacia atrás que creo debería haber cortado el rastro o quitado esa Junta, podría han solucionado algunos problemas más adelante.
Comencé con un Arduino al prototipo de la electrónica. He utilizado la librería servo que fácilmente me deja obtener el movimiento para el prensatelas de boquilla de palanca. Luego añadí el receptor inalámbrico y revisar todo el sistema.
Para el final de la electrónica no quería que el gasto de un Arduino, y tuve unos tiny2313s sobre así que decidí darles un ir (estado evitando ahondar en que para las edades!) Les conseguí trabajo modificando el entorno de Arduino para agregar el tiny2313 como un objetivo y mi Olimex en programador de circuito como programador. I utilizar Arduino-tiny, para la base (gracias a los desarrolladores) y había seguido las instrucciones con Arduino-tiny y buscado un hotel en el foro mucho!
Un problema que tuve con la codificación fue la que usé la librería servo con Arduino, pero la librería servo no funciona para el 2313. No quiero entrar en cosas de la biblioteca / lo hoja de datos de busqué en Google y encontré un código en avrfreaks. Se trata de la programación de los registros de sincronización para obtener PWM a la frecuencia correcta para controlar un servo. Simple en retrospectiva!
Lo tenía todo de instalación en el tablero de pan pero luego la señal de la inalámbrica comenzó comportándose muy extraño. Antes de que estuviera limpio disparo Arduino pero ahora la señal parecía realmente ruidoso sobre el alcance y se disparo el servo varias veces. No pude resolver de lo que la diferencia fue que después de rociar algunos condensadores sobre añade un transistor para hacer frente a la señal (no diagrama del circuito si quieres por favor Pídele perdón) y un retardo en el software para esperar el ruido al fin. También he añadido un 3.3v regulador porque quería ejecutar todo de un viejo cargador de teléfono pero el receptor inalámbrico necesita 3v.

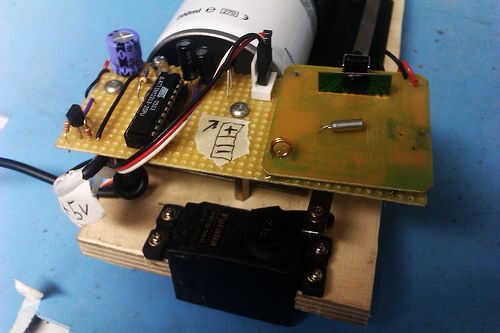

Luego transferí el circuito en una veroboard pequeño y que aún funcionaba todo. ¡ Un éxito!

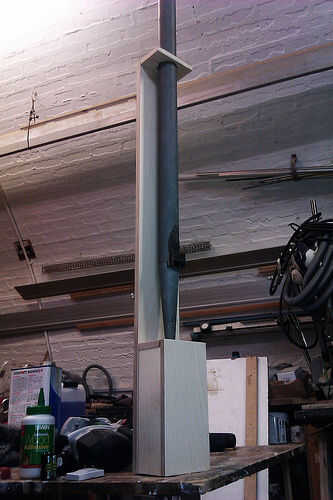

Mi pareja Lou es un gran carpintero así que el siguiente paso es poner todo esto en una bonita caja y tener algún tipo de montaje para la pipa.
Usé más de una lata de aire comprimido (creo que, a juzgar por el peso de la misma) en cerca de 40 pruebas que supongo. Espero que un 200ml puede durará por lo menos 100 anillos antes de que acabe. Es definitivamente un área que podría mejorarse. Hubiera sido bonito construir un fuelle simple y elegante para él.
