Paso 2: Construcción permite...

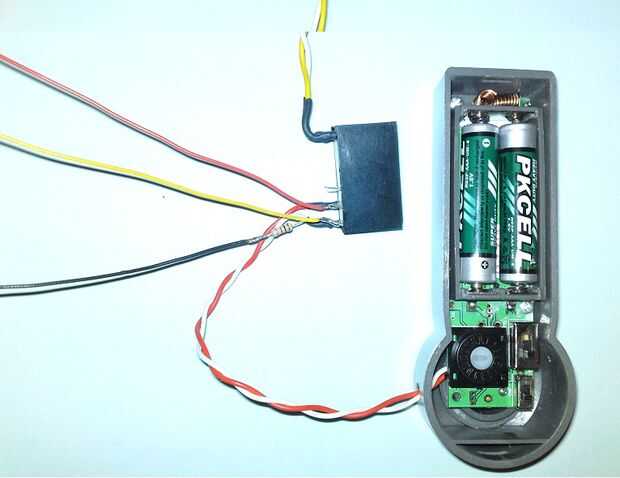

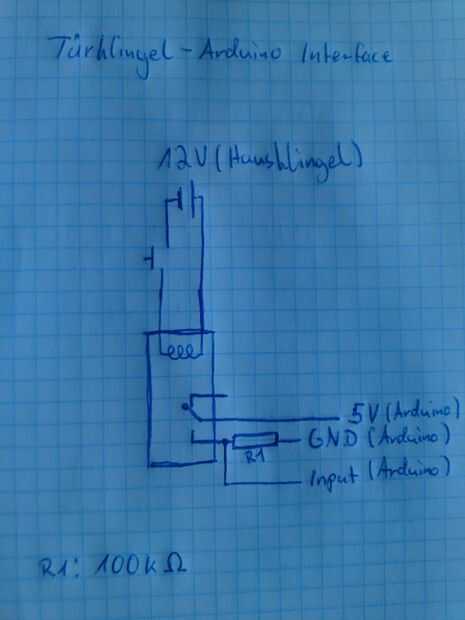

-soldar el cable del timbre para las conexiones de la bobina del relé y aislar los contactos con el tubo del encogimiento
-soldar un cable de control único (rojo) a la terminal común del relé y aislar el contacto con el tubo del encogimiento
-preparar un cable de control del otro (negro), tomar la resistencia y soldadura a un extremo
-soldar un tercer cable de control (amarillo) y el cable negro con el Levante resistencia al 'normalmente abierto' terminal del, tomar un tubo del encogimiento y aislar el contacto toda la resistencia
-corte un pedazo largo de ~ 10-14cm de aislamiento de cable de control cable, tire de los cables de 3 control a través de él y les Inserte en el terminal de brillo
-por último hacer un tubo del encogimiento del grande y del encogimiento en el relé entero con los cables para protegerlos de conseguir roto.

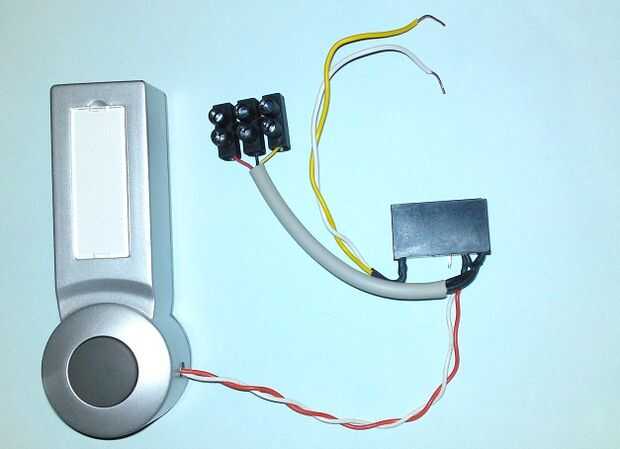

¡ Aquí está! Su timbre propio para Arduino 'interface'
... ir a ver cómo instalar y utilizar...
