Paso 8: El circuito de Control

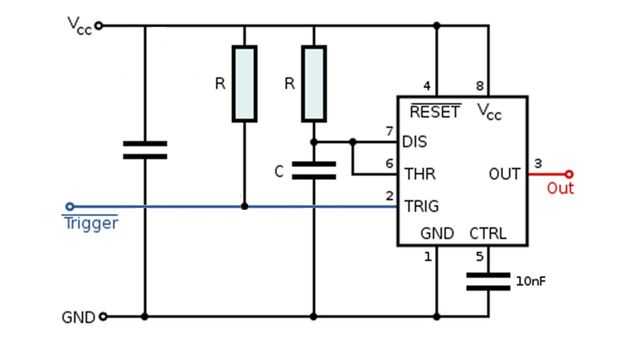

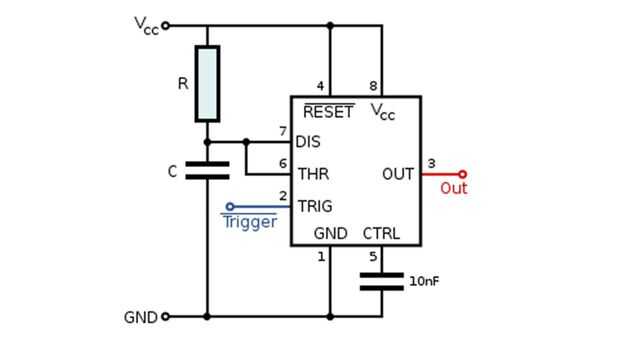

El circuito de control es un circuito básico del 555 temporizador. Esta configuración se llama "monoestable". VCC y GND para este circuito se conectan directamente a los terminales positivo y negativo de la fuente de alimentación de la puerta. Pin 2 (el pin de disparo) está conectado al cable libre del segundo interruptor. Cuando el timbre se activa, pin 2 está conectado a tierra a través del transistor de salida. Esto provoca la salida en el pin 3 se encenderá durante un tiempo que está determinado por los valores del condensador y la resistencia. Puede determinar este tiempo mediante la fórmula:
Tiempo (en segundos) = 1.1 x x C(in Farads) R (en ohmios).
O puede ser perezoso y sólo tiene que utilizar una calculadora en línea.
