Paso 11: por fin! La parte del reloj!

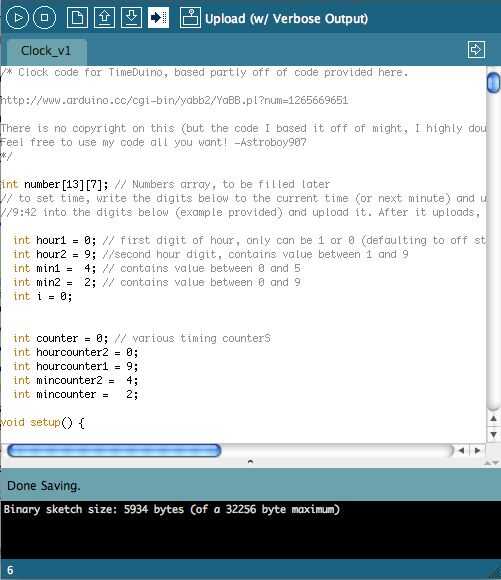

* Nota. Su mejor al espacio en blanco tu Arduino, que hace más fácil subir el bosquejo siguiente (a veces se congela). Para ello, vaya a archivo > ejemplos > conceptos básicos > BareMinimum (o equivalente) y subirlo a tu Arduino.
Así que aquí va.
Seg al pin 12 en Arduino
B seg al pin 8 en Arduino
C seg al pin 7 en Arduino
D seg a pin 5 en Arduino
Seg E pin 4 en Arduino
Seg F al pin A0 en Arduino
G seg a pin A1 en Arduino
H seg donde es

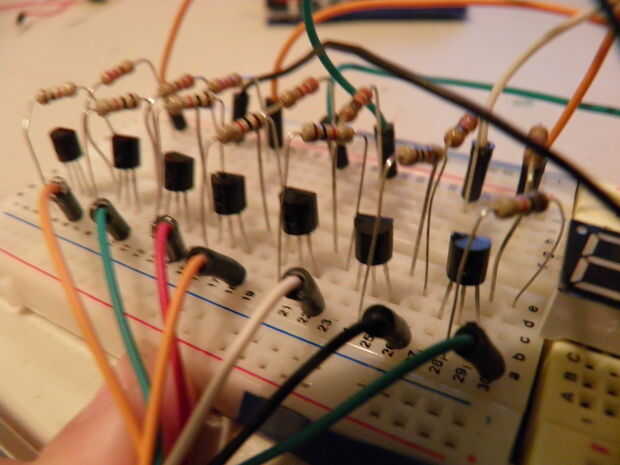

Pernos de la energía de dígitos:
Dígito 1 al pin 11 de Arduino
Dígito 2 a pin 10 del Arduino
Número 3 al pin 9 de Arduino
Dígitos 4 a 6 pines de Arduino
Colon donde es. Asegúrese de conectar el conector de tierra de Colón a tierra! Mina tenía un pin diferente que el resto de las salidas de dígitos.
