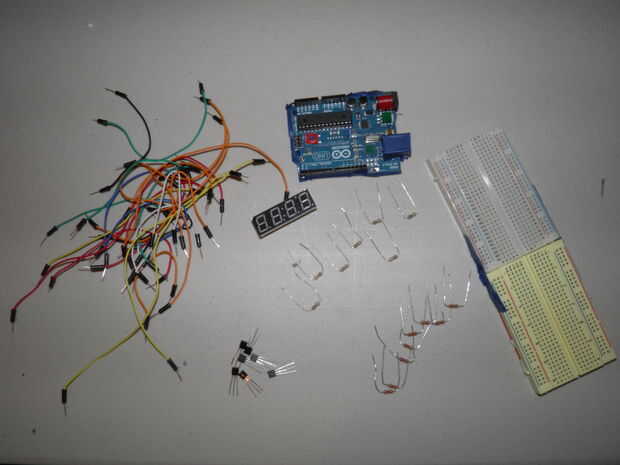

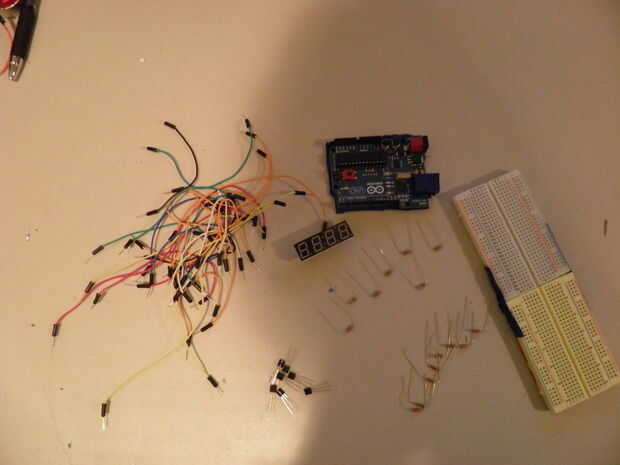

Paso 1: Piezas necesarias:

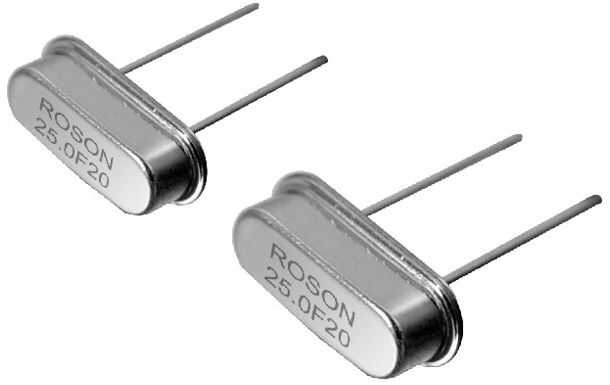

1 x Arduino. Utilicé un UNO (pero cualquier versión debería funcionar). Asegúrese de que tiene un chip de reloj de 16MHZ, si no temporizador funciones estará apagada (hasta que actualizo con un RTC [reloj de tiempo Real]. Para saber si tiene el contador de tiempo, debe tener un pedazo oblongo de plata en el PCB, con 16.000 impreso en él.
1 x fuente de alimentación de Arduino (no mostrado)
1 x Breadboard. Funciona un tablero de tamaño medio, pero es más fácil trabajar con una versión de tamaño completa (estoy utilizando 2 mitad tamaño tableros juntos.
Se necesitan puentes de protoboard - muy pocos.
7 x 2N3904 NPN tipo transistores (tal vez 8 AM/PM apoyo, trabajando en ello)
8 resistencias de x. Trate de un valor superior a 200 ohmios y en menos de 1k. Estoy usando 220 ohmios. (10 x si recibo ayuda de AM/PM)
7 x resistencias de ohm de 1 k. Esto mantendrá tu Arduino de sobrecalentamiento (8 x si consigo AM/PM)
pantalla de 1 x 4 dígitos 7 segmentos. He utilizado un display de ánodo común (pero un cátodo común podría funcionar con el código de edición). Asegúrese de que tiene un colon! Usado en proyecto - Sparkfun COM-09481
también disponible en rojo, verde y amarillo (azul cuesta 50 ° c más que los otros colores. Tengo 2 por si acaso [pero son casi irrompibles, Si recuerdas utilizar resistencias])
* Tenga en cuenta que si quiere a construirlo sin pruebas, no es necesario el protoboard y puentes. Quería probar mi primera pero voy a construir un acabado prototipo cuando llego a algunas otras partes.
