TimeDuino - 7 segmento de reloj de Arduino (no hay registros de cambio necesitados!) (3 / 14 paso)

Paso 3: Iniciar el cableado todos los transistores

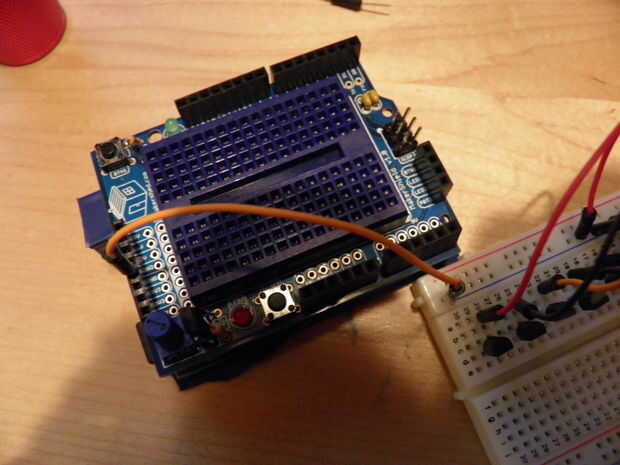

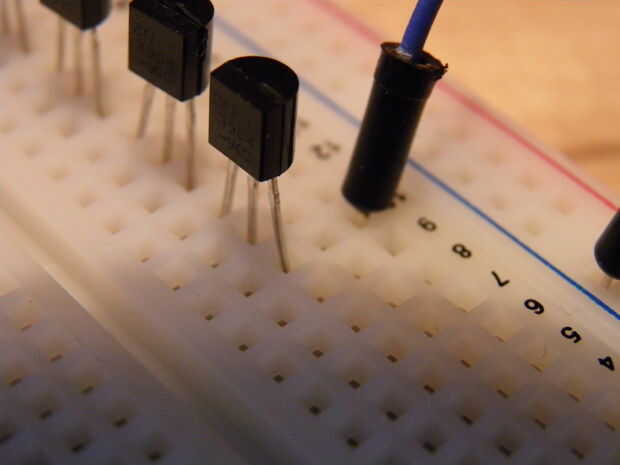

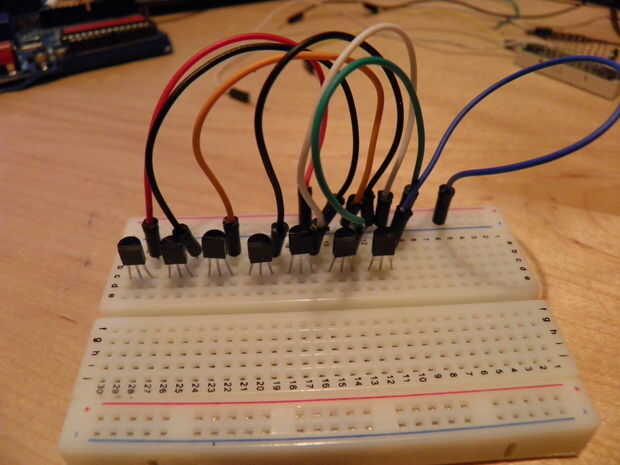

Ah, el primer trabajo de cableado real de este proyecto. Utilice puentes para conectar los colectores de los transistores (en la imagen de abajo) para el carril de tierra en el protoboard. Conecte un puente del carril de tierra en el protoboard con un conector de tierra en la placa Arduino. Como usted probablemente puede ver, la pintura no es mi traje de fuerte :)

ADVERTENCIA!! La siguiente sección puede contener la ciencia relativos a los componentes eléctricos y cómo utilizarlos. Continuar bajo su propio riesgo. Gracias usted.* **

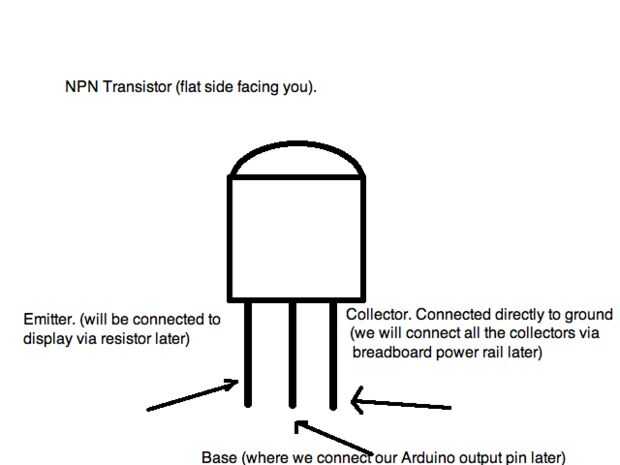

Lección básica del transistor. Para utilizar un NPN transistor, colocación de corriente en el pin de la base permite proporcional corriente por el pin del colector para el pin emisor. Muy básico, como transistores tienen diversas corrientes mínimas, grados máximos y diferentes capacidades actuales, junto con muchas otras cosas. Por suerte, un 2N3904 es muy amable con nosotros y perfecto para pequeña escala, alta frecuencia de conmutación con una fuente de energía baja, como un Arduino. ¡ Yay!
