TimeDuino - 7 segmento de reloj de Arduino (no hay registros de cambio necesitados!) (4 / 14 paso)

Paso 4: Añadir resistencias a sus transistores. Dicen 5 veces rápido!

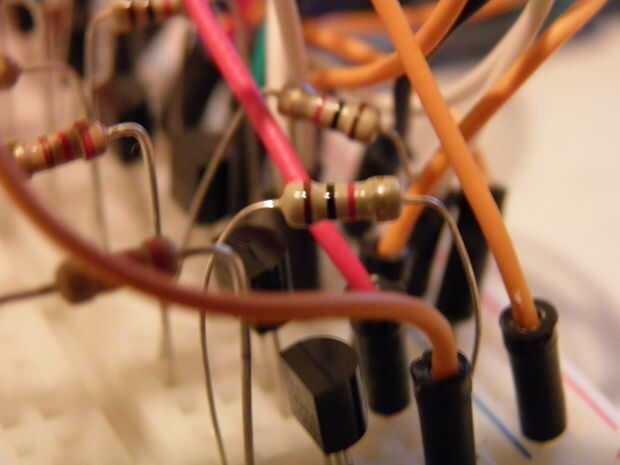

Ahora debe agregar resistencias en el emisor de los transistores, más que usted puede accidentalmente freír la pantalla Cuando conectes. ¿No queremos, le?

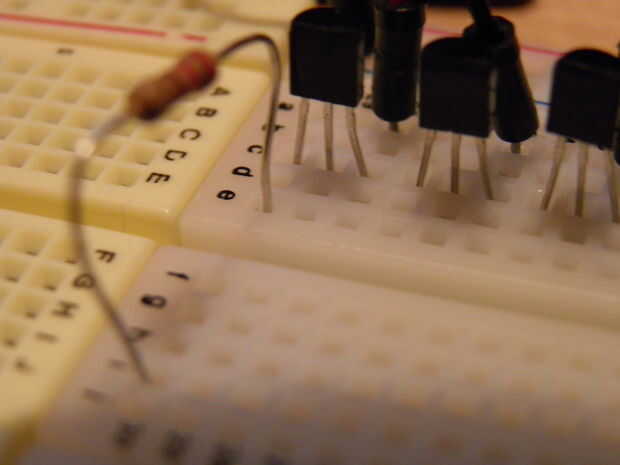

Conexión es muy sencilla, desde el emisor, saltar sobre el centro del tablero y conecte al otro lado.
Dependiendo de sus resistencias, la pantalla podría ser dimmer cuando enganche para arriba, el mayor valor que son sus resistencias.
