TimeDuino - 7 segmento de reloj de Arduino (no hay registros de cambio necesitados!) (6 / 14 paso)

Paso 6: ahora para la parte más difícil (conexión de la pantalla)

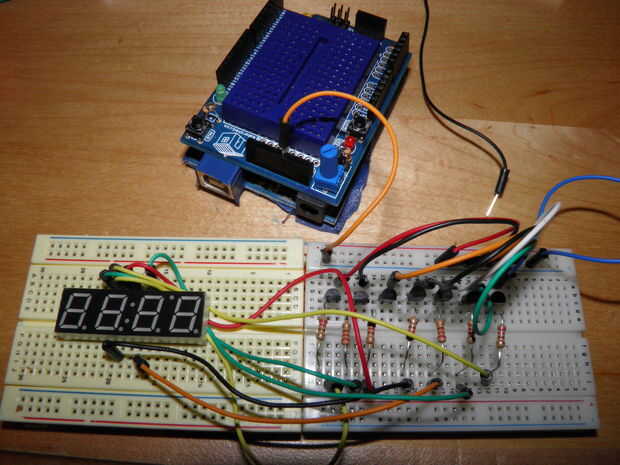

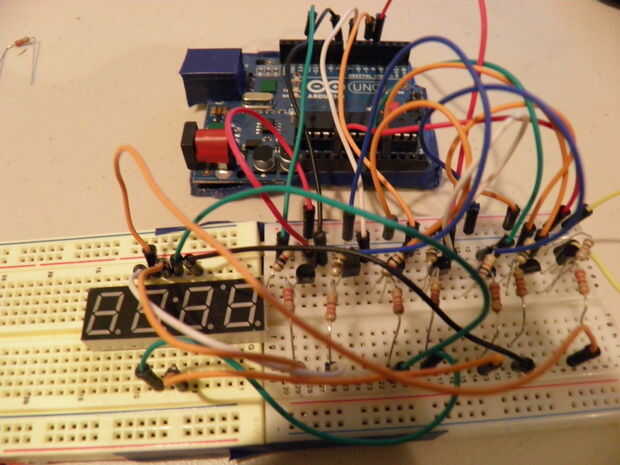

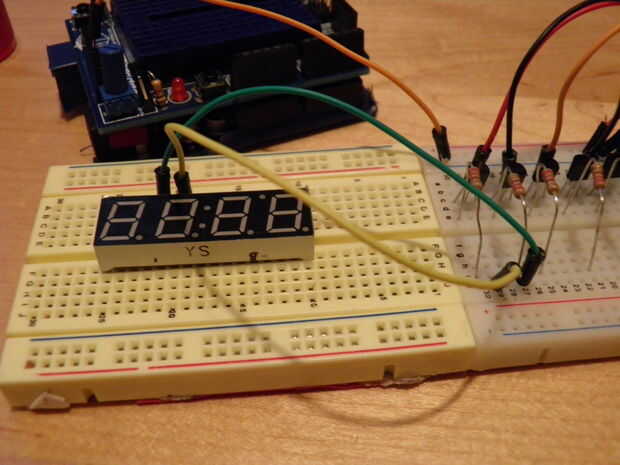

Conectar la salida del transistor a la pantalla es más difícil. Asegúrese de que tener hoja de datos de la pantalla esté listo, porque usted tendrá que mirar las conexiones allí. Para mi pantalla, conecté los transistores en orden de segmentos A G, utilizando el transistor izquierdo más lejano y el derecho más lejano como G (y uno extra para mi AM/PM, enfermo llamar eso un segmento H de ahora en adelante). Ayuda a mantener las cosas un poco más organizadas. Que transistor va a que pin depende de su pantalla y su pinout.
