Paso 10: Diseño de fabricación de partes
Configurar un diseño básico con Illustrator de lo que quiero el Timelapse de la caja negra para parecerse a. Consiste en un monitor, una cámara y en su interior, un Pi de frambuesa y varias baterías para el uso móvil.
La idea principal es:
(1) utilizar tanto técnicas de fabricación digital como sea posible, es decir, sin sierras y absolutamente mínimo lijado y trabajo de retoque.
(2) hacer una estética pintados a mano, usando la madera con pintura de látex doméstica.
(3) trate de hacer esto tan pequeño como sea posible. dimensiones finales de la armadura son 8 "x 7,5" x 5 ", que los paneles agregar otro 1/4" en todas las direcciones.
Los paneles de
Estos se harán de madera de 1/8", que se unirá a una armadura interior. La mirada que yo voy por es un vistazo pintado a mano que muestra los bordes 1/8". Estos serán pintados de blanco, mientras que las caras de los paneles serán pintadas negras, como la caja de un mago.
El panel posterior tiene agujeros para ventilación y todos los componentes electrónicos: el interruptor, el conector hembra para el cargador de 12V y los potenciómetros (que se agregarán en el futuro) y un LED, también a la calle.

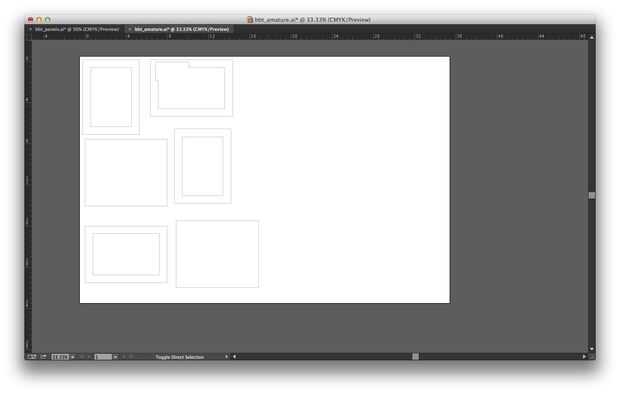

La armadura
Esto se corta de madera de 3/8", que es el grosor máximo que el láser puede cortar. Pasé por unas cuantas iteraciones para calcular hacia fuera cómo hacer el montaje de la cámara para adaptarse al lado del monitor.

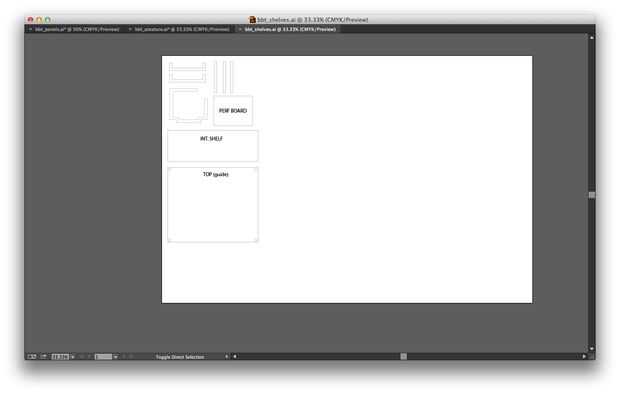

Piezas interiores
Estas se cortan de madera de 1/8", aunque no pintado. Vamos a tener una repisa interior para la borad perf y batería USB para sentarse.
Proceso
Me tomó un poco de tiempo para obtener los accesorios exactos para éstos. Hice una buena cantidad de prototipos cartón para clavar estos.
