Paso 3: Mecanismo de la carga de la batería
La parte electrónica de este Instructable no está tan bien desarrollada como quisiera. Voy a mejorar esto en el futuro.

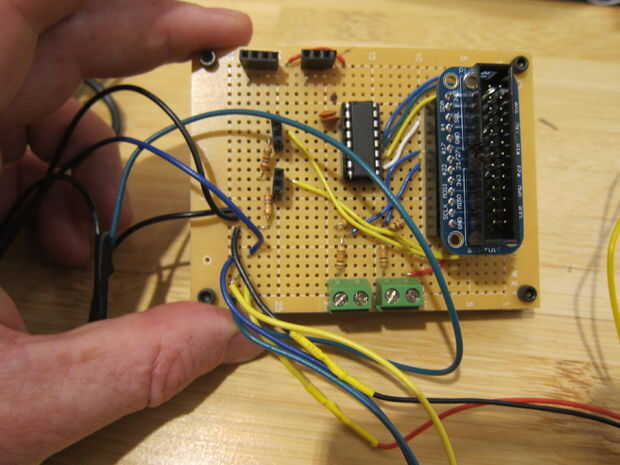

Lo que terminé haciendo fue hacer un tablero de perf que incluye un GPIO con un chip ADC para los potenciómetros de control. Sin embargo, me quedo sin tiempo para escribir el software para los potenciómetros, por lo que tendrá que volver a esto. Por lo tanto, a la Junta de perf, estamos usando sólo un circuito de carga para la batería de 12V.

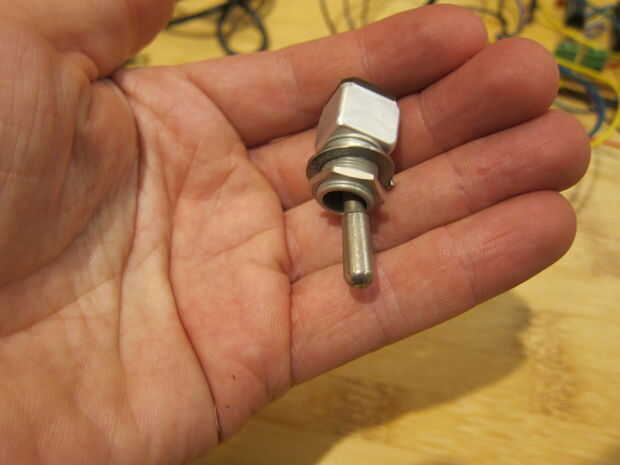

Esta marca de batería tiene un gato de la misma entrada y la salida, por lo que manipulado un mecanismo simple que tiene un interruptor de tres posiciones. En la posición superior, la batería de 12V suministra energía al monitor a través de los cables de vídeo.

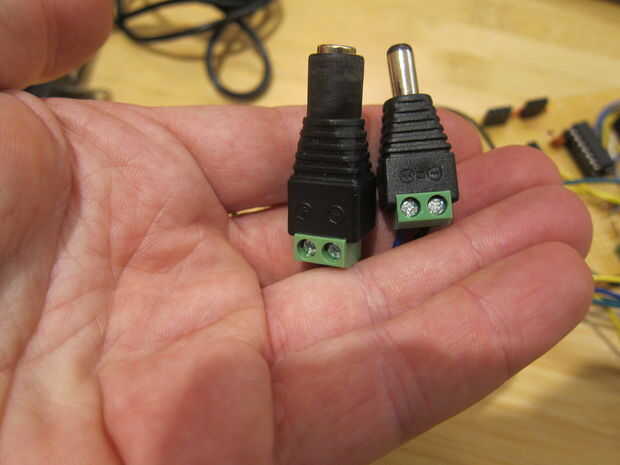

En la posición hacia abajo, buscará el cargador, como el conector hembra.
En la posición neutral o media, ningún poder será activo.

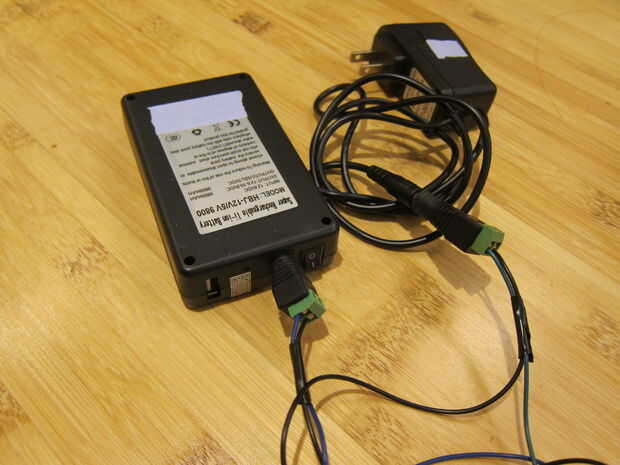

Vinculo a todos los terrenos juntos (vídeo, batería y cargador) y el interruptor conectarán el cable positivo de la batería para el monitor de vídeo, el cargador o nada.

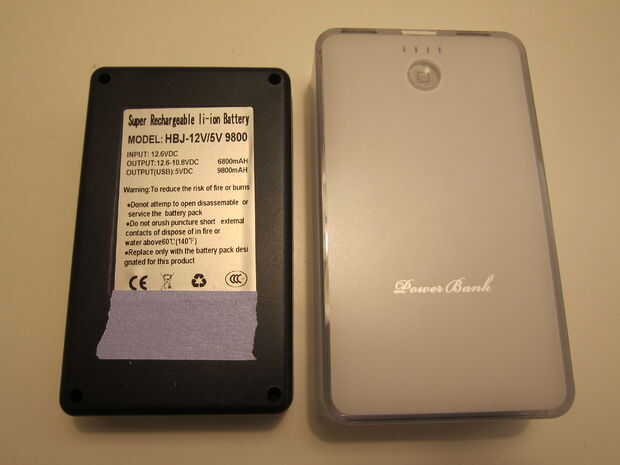

La batería USB no forma parte de este circuito y un interruptor de encendido/apagado.
