Paso 2: construcción

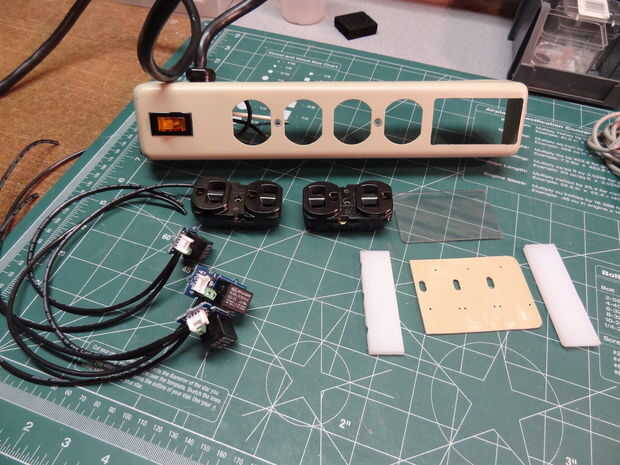

Una vez abierto, fue relativamente fácil quitar los ensamblados de salida y quitar el cableado que se instaló en los conectores de presión oprimiendo las lengüetas de liberación rápida. Parecía que la podía caber fácilmente tres de los módulos de relé en el espacio previamente ocupado por dos de los puntos de venta. Mientras que resultó, fue un ajuste muy cercano debido a las poca lengüetas de montaje en el PCB. Este arreglo me permitió usar los 4 restantes con una siempre-en el zócalo y otros tres, controlado por los relés instalados.
Para el caso mods, sólo se unió a los lados de los dos orificios de salida existente con una línea para que sean cuadrados y comenzó a quitar el metal adicional. Encontré mi herramienta cortadora no era capaz de alcanzar en las esquinas muy bien, pero logré usar para obtener la abertura rugosa hacia fuera y acabado por pulir y limar el resto hasta la línea que había dibujado. He perforado un agujero entre las dos salidas e instalado un ojal de goma para proteger los cables de control a medida que salen a través del caso.

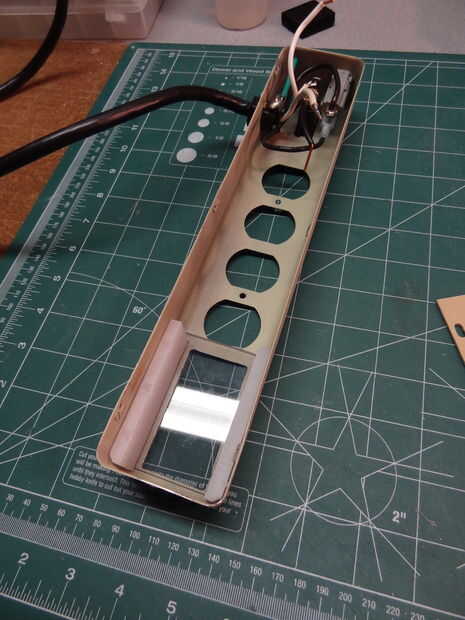

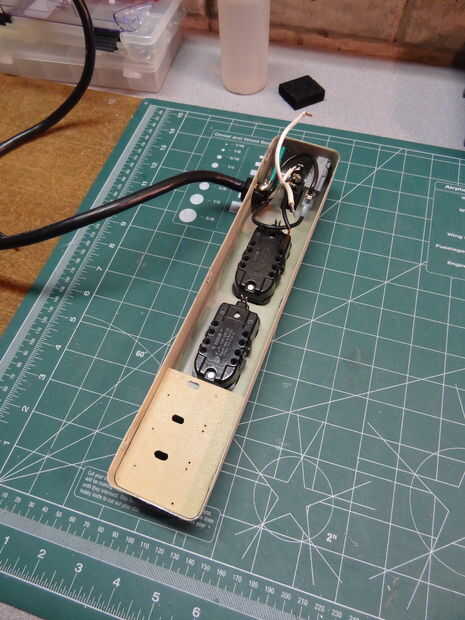

Corte las piezas de plástico era una cuestión de algunos TLAR de medición y algunos accesorios de ensayo y ajustes. La placa de clara se lleva a cabo en lugar contra el caso por las tiras de polietileno de alta densidad que se aseguraron al lado de la caja con tornillos pequeños desde fuera. Las Asambleas tres relais se atornillan a la plataforma de plástico interior, mediante unas arandelas de nylon para proporcionar más espacio libre para el lado de la soldadura de los PCB. El estante se atornilla entonces para el HDPE tiras en el interior. La plataforma interior tiene un agujero oblongo debajo de cada una de las tiras de terminal de tornillo para permitir que los dos cables de 120VAC a pasar hacia abajo a cada uno de los puntos de venta.
