Paso 3: cableado

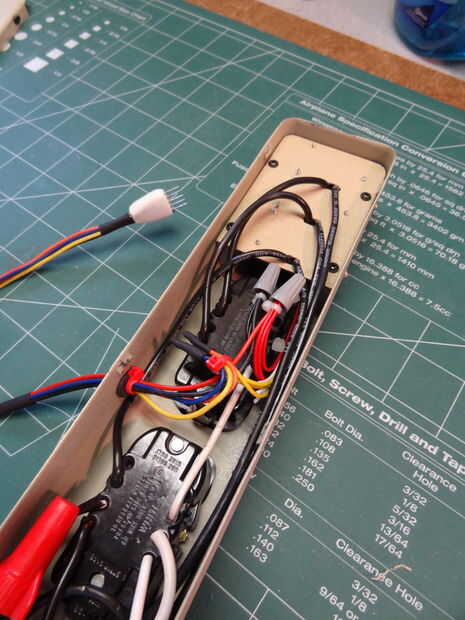

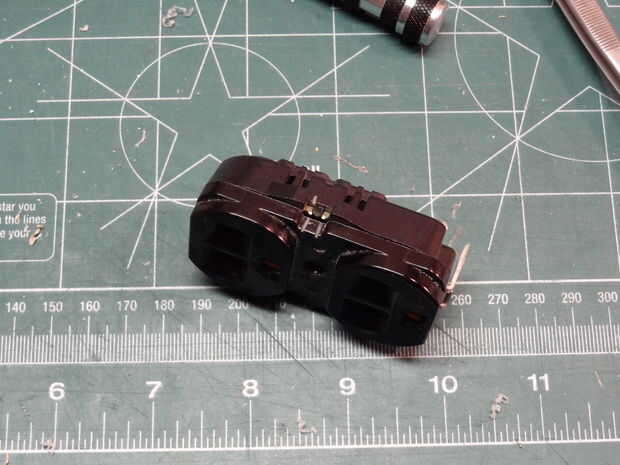

Los sistemas de tomas de corriente en cada uno de los dos conjuntos de salida restantes se unieron a una barra de metal a cada lado. Con el fin de poder cada uno por separado, fue necesario quitar la barra del lado caliente (negro) de cada pieza. Esto se logra fácilmente cortando con cuidado aunque el material con la Dremel rueda corte. El lado neutro (blanco) se puede dejar solo como todos ellos necesitan permanecer interconectados. Con los zócalos montados en el caso, usted puede hacer todas las conexiones necesarias. Ya que los conectores de presión están diseñados para cables sólidos, necesita hacer el alambre trenzado "sólido" pelando la cantidad correcta de aislamiento y pesadamente estañado de la soldadura de los extremos con.

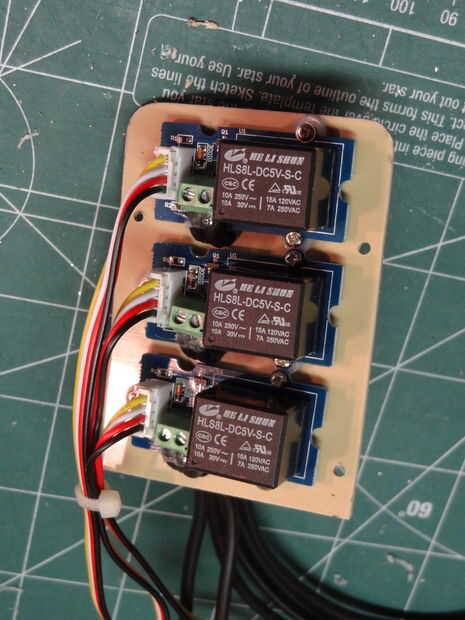

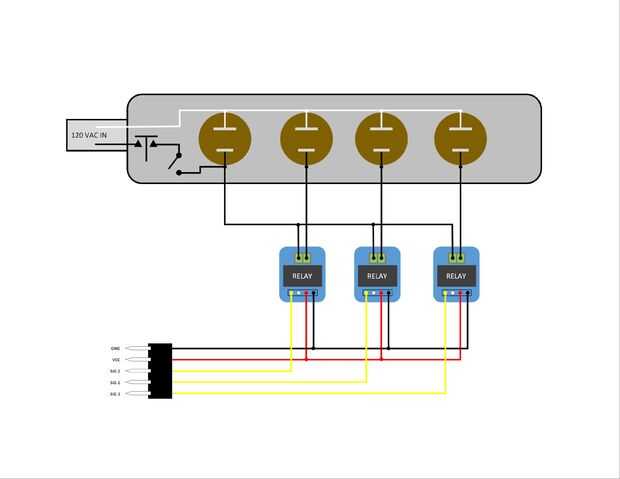

Cada ensamble de relevador de Grove vino con un cable de 4 conductores de cinta de 8". Sólo el negro (GND), rojo (VCC) y amarillo (SIG) se utilizan para controlar los relés. Que enrutan los cables por la parte y cortar los extremos a la longitud adecuada para que todo lo encajan. Los tres GND y VCC fueron los cables fueron cada uno asociados a junto con su respectivo cable para el conector externo. Cada uno de los cables SIG se conecta a un alambre individual en el enchufe externo.

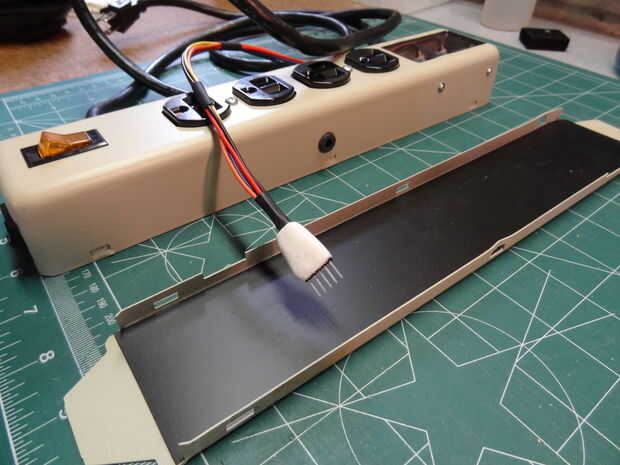

Ha buscado un tiempo para encontrar una manera muy elegante de hacer un plug-in para el control de relé, pero subió con las manos vacías. Terminé usando un alambre trenzado rescatado de una fuente de alimentación de PC soldada a una sección de 5-pin de la tira masculina encabezado. Formó una cubierta moldeada para la cabecera de Sugru. No es la más bonita, pero es bastante robusto y funciona bien con un protoboard.
