Paso 1: preparar!
-Observe que utilicé 4 LDRs que es todavía considerable a 1 LDR ya que son en serie y paralelo. Lo hice para que trabajan como si fueran un LDR más grande para asegurarse de que solamente la luz ambiente activará el circuito tanto como sea posible.

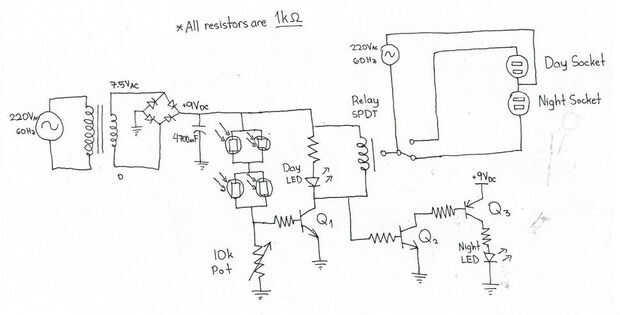

-Los esquemas se actualizan!
-Si no estás muy familiarizado con los componentes, puede google para saber más sobre él. Los componentes utilizados aquí son bastante comunes.
Componentes: Fuente de alimentación
-Cable de
-Transformador (7.5-0-7.5) sólo solía 7.5 a 0 para tener una salida de 9v (que es de 7.5 / 0.707)
-Puente rectificador (compré una preparada)
-Condensador de 4700uF 16v o superior!
Controlador de relé
-x 4 LDR (10mm) no necesariamente necesita ser de 10mm, sólo debes elegir el tamaño que desee
-Relé de 12V, el relé que compré era nominal 12V pero funciona con 9V bien
-10 K potenciómetro (usado para ajustar la sensibilidad a la luz)
-x 2 transistores NPN (yo usé 2N3904)
-x 1 Transistor PNP (utilicé 2N3906)
-x 4 1 k resistencias (en el circuito he utilizado 1k para todas las resistencias)
-x 2 LED (esto se utiliza para indicar que salida es en el, he usado azul)

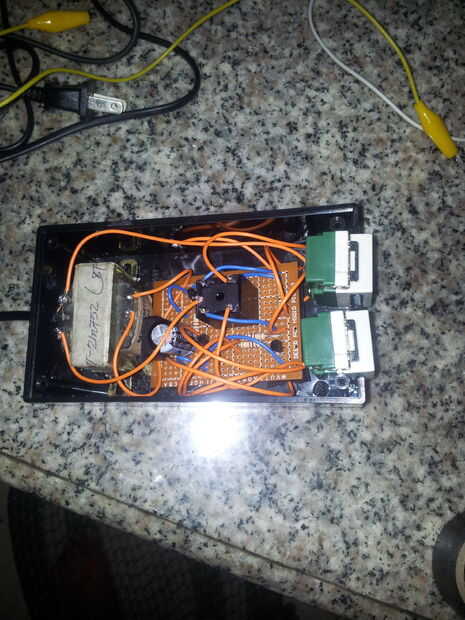

-PCB universal (al principio no usó cualquier PCB y conectado a los componentes directamente. Pero el problema es que los componentes pueden corta dentro de la envoltura, recomiendo utilizar un PCB)
Piezas finales
-Utilicé una caja de HC981 (podría utilizar un recinto más grande para facilitar el hacer de su construcción)
-Dos tomas de corriente
-cable de calibre #22, utiliza alambres sólidos (azul) como un cable saltando en el PCB y trenzado de cables (color naranja) para los componentes que no están conectados directamente en el PCB.
