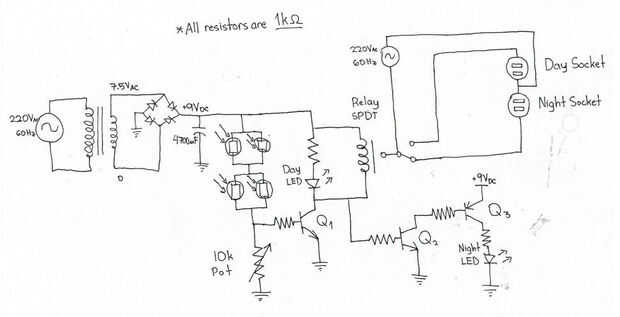

Paso 2: Breve explicación sobre el circuito
Fuente de 1). alimentación
El transformador, puente rectificador y el condensador sólo actúa como una fuente de DC al circuito sólo! No a las tomas. Suministra aproximadamente 9V desde el secundario del significado transformador da 7.5V RMS debe dividir 7.5V a 0.707 que da nos 10.6V - (2)(0.7) = 9.2V. El (2)(0.7) es causada por la caída de tensión en los diodos del puente rectificador. Los 4700uF es suficiente como nuestro condensador de filtro ya que la carga no exceder 200mA.
2.) los principios para recordar
Transistores NPN encenderá si la base a la ensambladura del emisor tiene 0.7V idealmente (generalmente 0.6 v en realidad)
Transistores NPN pueden también activarse cuando su base está conectada a una fuente positiva.
Transistores PNP se encienda cuando su base está en corto circuito a tierra.
Cargas de los transistores NPN deben estar en el colector.
Cargas de los transistores PNP deben estar en el emisor.
El relé utiliza ley de Faraday para activar sus interruptores. Aplicando corriente a sus bobinas crea un campo magnético así mover el interruptor.
3.)el LED de día y el relé que controla

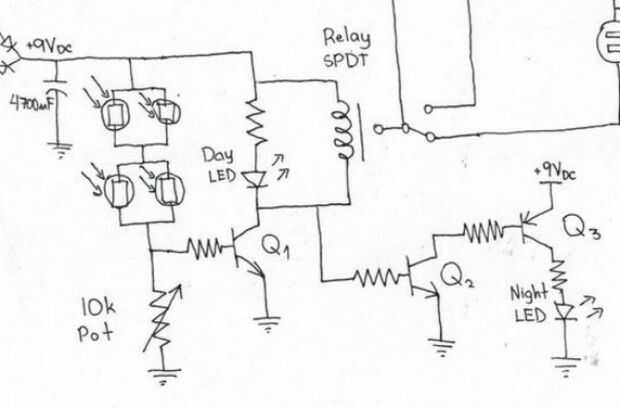

Puesto que los transistores NPN se encienda si la base de a ensambladura del emisor tiene 0.7V, podríamos aprovechamos las diferentes resistencias de lo LDR junto con el potenciómetro.
Si nos fijamos en la LDR y el potenciómetro en Q1, no son mucho como en serie ya que existe casi ninguna corriente que fluye en la base del transistor. Puesto que podríamos considerar que se encuentran en serie, si uno de ellos su resistencia permite cambios dice la LDR, el voltaje en el potenciómetro será distinto que antes. Y dado que el potenciómetro se encuentra a través de la unión entre la base y el emisor de Q1, el voltaje en el potenciómetro también afectará el transistor. Por lo tanto, si el voltaje en el potenciómetro alcanza 0.7V, debido a los cambios en la resistencia de la LDR, como los cambios de luz ambientales, el transistor (Q1) se encenderá.
Después de que el Q1 se enciende, el transistor parece estar en corto circuito al suelo ya que actúa como un interruptor en esta configuración. Por lo que el LED de día y el relé parecen conectarse a la tierra por lo tanto convertirlos.
4.) que controla el LED de noche
Para Q2, su base está conectada al colector del transistor. Si se imagina que Q1 es todavía apagado (no sin embargo en corto circuito a tierra), la base de la Q2 se conectará a la fuente de 9V ya que puede fluir en el relé pero no a través del transistor.
Puesto que la Base de Q2 está conectado a los 9V, Q2 se enciende así un cortocircuito la base de Q3 (PNP) a la tierra para encender el LED de la noche. Si sin embargo, Q1 se activa, la base de Q2 sería considerada para estar en corto circuito a tierra aunque puede fluir a través del relé (400 ohmios) y el transistor ya que el flujo a través del transistor tiene una resistencia más pequeña. Electricidad tiende a elegir un camino donde hay una menor resistencia eléctrica.
