Tira de la energía inteligente hogar (8 / 10 paso)

Paso 8: Hacer el recinto

Pasos para hacer la caja de acrílico:

1. Su acrílico mediante el archivo .eps dado del corte del laser

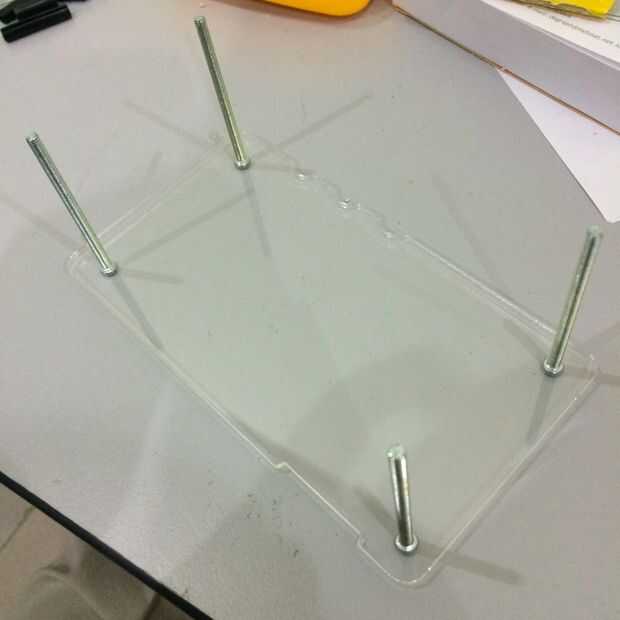

2. Inserte cuatro tornillos en los orificios del acrílico.

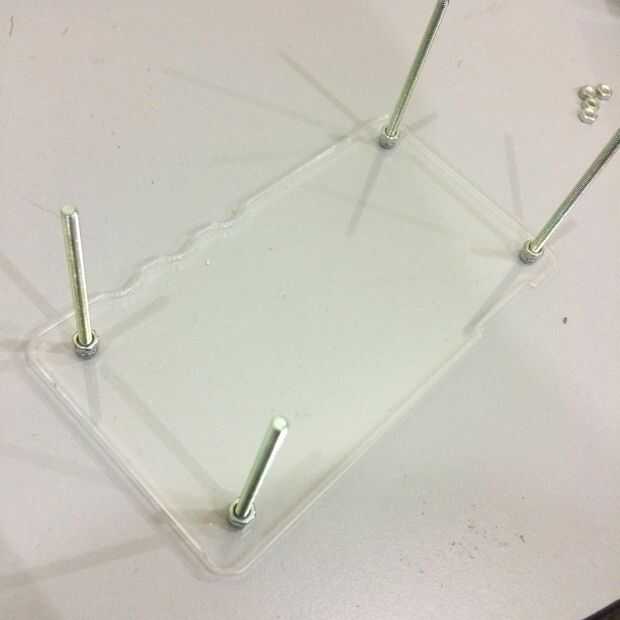

3. Apriete los tornillos con tuerca. Utilice los tornillos desde el acrílico y el PCB (la parte con curvas cerca del bloque terminal del relé) y la otra parte cortada cerca del módulo de bluetooth de la marca.

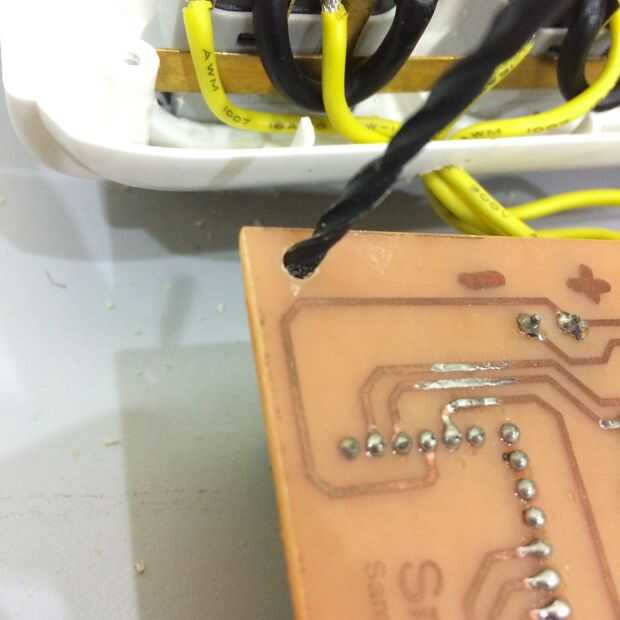

4. Taladre los orificios en la placa marcado.

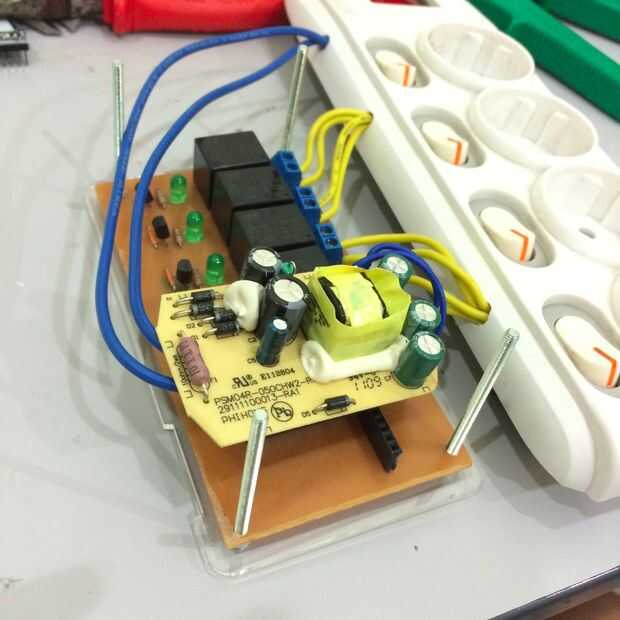

5. Inserte los tornillos en los agujeros.
6. Inserte la tuerca y un espaciador a cada tornillos.

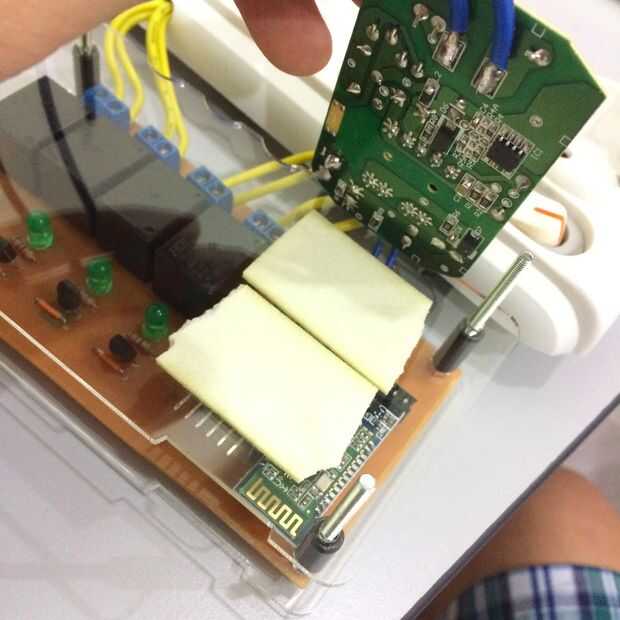

7. Inserte otro acrílico y la fuente de alimentación para el acrílico de la cinta.

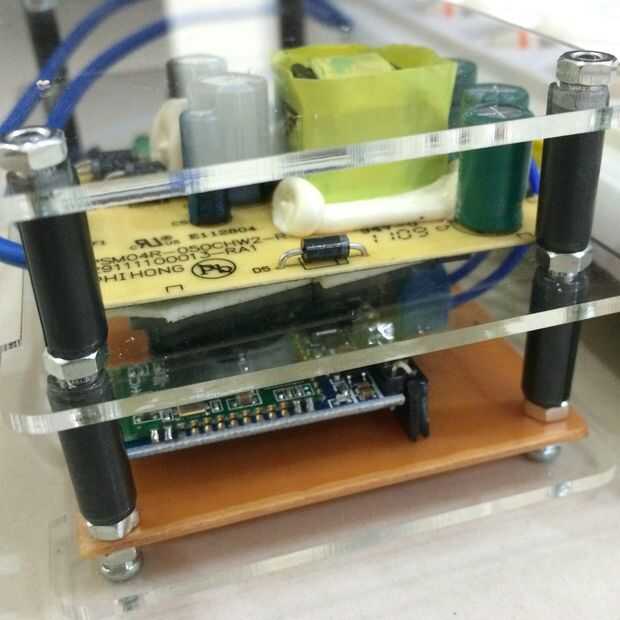

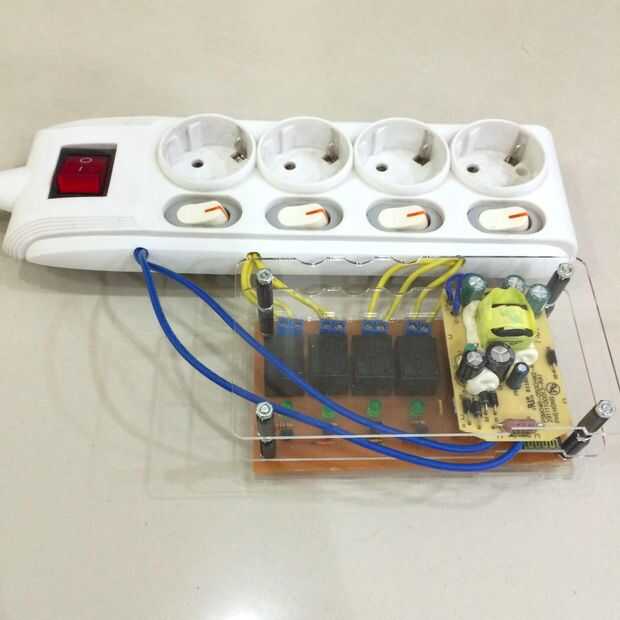

8. Siguen el mismo patrón. Su recinto debe buscar como la mía.

Con esta caja de acrílico, el proyecto será no totalmente incluido. Este proyecto involucra a altos voltajes, por razones de seguridad que se recomienda utilizar una caja completamente cerrada. Sólo use el recinto acrílico si estás seguro acerca de todas las conexiones de la electrónica.

Si usted desea utilizar caso totalmente cerrado, usted necesitará encontrar una caja de prototipado con tamaño adecuado y perfore agujeros para los cables.
