Paso 4: Eléctrico - planificación
La idea básica aquí es poner todos los diodos emisores de luz en serie con un resistor limitador actual y luego conecte a la corriente alterna de la pared. Puede oscilar un poco porque como la corriente alterna entre negativo y positivo sólo iluminará en un lado del ciclo, pero es una de las maneras más simples de hacer las cosas. Sólo debían averiguar qué valor de resistencia a utilizar, así que ejecute la cantidad correcta de corriente a través de los LEDs.

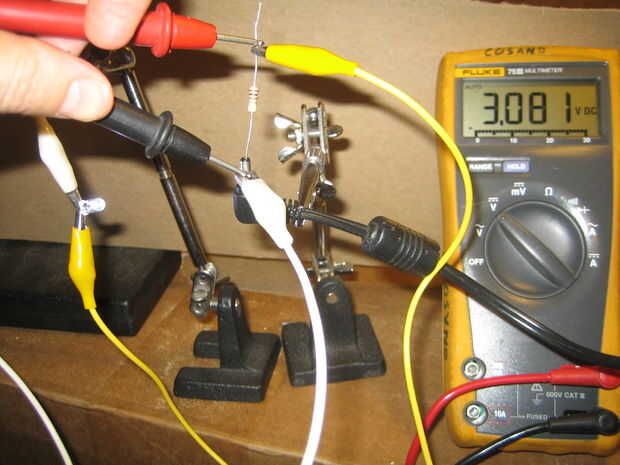

Idealmente, tendría hojas de especificaciones de los LED que indique el voltaje apropiado y la corriente, pero nuevamente estoy utilizando algunos que fueron tirados fuera de otro proyecto, para no tener práctico. Mirando las especificaciones para un producto similar (http://www.superbrightleds.com/moreinfo/component-leds/5mm-white-led-30-degree-viewing-angle-18000-mcd/256/), la calificación actual es de 30 mA con un pico de 70mA, y la caída de tensión es de alrededor de 3.4. Mi multímetro realmente tiene una configuración de diodo, pero no mide la caída de tensión en estos. Para comprobar, que enciende un LED para ver cuánto voltaje caía a través de él; fue sólo de 3v.
Ya que planeo conectar 25 LEDs en serie, a ser caer total 75 voltios. Suponiendo que la tensión de la pared de pico es de 125v, el resistor limitador actual tendrán hasta 50 voltios a través de él. Convenientemente, un resistor de 1kOhm daría 50 miliamperios en 50 volts, que es probablemente un máximo razonable corriente para los LEDs.
